首页  >  产品百科  >  B66361G0200X187

B66361G0200X187

产品分类: 电源变压器
厂牌: TDK

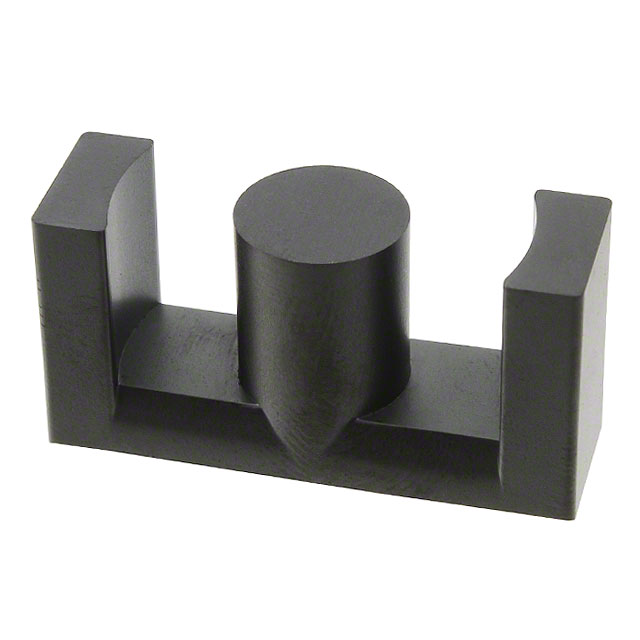

产品描述: EPCOS ETD 34/7/11变压器铁芯, N87, 34 x 11.1 x 17.5mm, 用于电源变压器,SMPS 变压器
供应商型号: BN-B66361G0200X187
供应商: 海外现货
标准整包数: 3
TDK 电源变压器 B66361G0200X187

B66361G0200X187概述

    # 产品介绍

    产品简介


    本手册介绍的是TDK Electronics AG生产的ETD 34/17/11系列磁芯及其附件。这类磁芯属于铁氧体材料,主要用于开关电源(SMPS)变压器中,具有优异的重量/性能比和紧凑体积设计。产品类型为铁氧体核心及配件,适用于需要高效率和小体积的电子设备,广泛应用于通信、计算机和工业控制等领域。

    技术参数


    - 型号: B66361G0000X127, B66361G0000X187, B66361G0000X197, B66361G0000X195
    - 基本磁芯参数
    - 磁通长度 \( \Sigma l / A = 0.81 \, \text{mm}^{-1} \)
    - 磁路长度 \( le = 78.6 \, \text{mm} \)
    - 截面面积 \( Ae = 97.1 \, \text{mm}^2 \)
    - 最小截面 \( A{\text{min}} = 91.6 \, \text{mm}^2 \)
    - 有效磁体积 \( Ve = 7630 \, \text{mm}^3 \)
    - 约重 40 g/套
    - 气隙设置
    - 材料: N27, N87, N97, N95
    - AL值范围: 2400 nH 到 3300 nH
    - 最大磁通密度: 4.00 (200 mT, 100 kHz, 100 °C) 到 3.40 (200 mT, 100 kHz, 25 °C)
    - 配件参数
    - 针脚: 14个
    - 阻抗: 14 μΩ
    - 宽度: 60.5 mm
    - 穿孔直径: 122 mm²
    - 材料: 不锈钢弹簧钢 (0.4 mm)

    产品特点和优势


    1. 高效能: ETD 34/17/11系列磁芯以其卓越的重量/性能比和紧凑体积,在开关电源变压器中表现出色。
    2. 高可靠性: 采用高品质的铁氧体材料,保证长期稳定运行。
    3. 多用途: 广泛适用于各种电子设备,如通信、计算机和工业控制系统。
    4. 定制化: 可根据客户需求提供不同的气隙和材料选择,满足不同应用场景需求。

    应用案例和使用建议


    - 应用场景: 这些磁芯通常用于要求高功率密度的开关电源设计中。例如,在服务器电源和通信设备电源的设计中,可以实现更高效率和更紧凑的布局。
    - 使用建议:
    - 在安装过程中要特别注意机械应力,避免因不当操作导致磁芯损坏。
    - 确保适当的焊接时间和温度,以保持针脚排列正确。
    - 根据实际情况选择合适的气隙设置,确保磁芯性能最优。

    兼容性和支持


    - 兼容性: 该系列磁芯及其附件仅适用于TDK Electronics AG自家的产品组合。与其他制造商的产品可能存在兼容性问题。
    - 支持: 供应商提供详尽的技术支持和售后服务,包括加工指南和技术咨询。

    常见问题与解决方案


    - 问题1: 磁芯在焊接时出现损坏。
    - 解决方案: 使用正确的焊接技术和适当的焊接时间,防止过高的温度对磁芯造成损伤。
    - 问题2: 磁芯安装时出现故障。
    - 解决方案: 仔细阅读安装指南,遵循正确的装配顺序和方法,确保磁芯与配件准确对接。
    - 问题3: 磁芯性能下降。
    - 解决方案: 检查是否有足够的气隙设置和材料选择,确保磁芯在工作环境下性能最优。

    总结和推荐


    ETD 34/17/11系列磁芯凭借其高效能、高可靠性和多用途性,在开关电源设计中表现出色。尤其适合于需要高效率和紧凑结构的应用场合。供应商提供了丰富的技术支持和配件选择,使其成为设计师的理想选择。然而,用户应注意磁芯与其他品牌产品可能存在兼容性问题,建议与供应商详细沟通,确保最佳性能。
    我们强烈推荐使用ETD 34/17/11系列磁芯,特别是在高要求的开关电源设计项目中。

B66361G0200X187参数

参数
额定功率 -
输出电压 -
初级电压 -
次级电流 -
次级电压 -
初级绕组 -
次级绕组 -
中心抽头 -
长*宽*高 34mm*11mm*17.5mm
零件状态 在售
包装方式 盒装

B66361G0200X187厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B66361G0200X187数据手册

厂牌 PDF简要描述 下载
TDK 电源变压器 TDK B66361G0200X187 B66361G0200X187数据手册

B66361G0200X187封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 1.936 ¥ 17.8352
75+ $ 1.7303 ¥ 15.9403
400+ $ 1.5367 ¥ 14.1567
800+ $ 1.4641 ¥ 13.4879
库存: 852
起订量: 45 增量: 0
交货地:
最小起订量为:15
合计: ¥ 267.52
