首页  >  产品百科  >  B82472G4683M000

B82472G4683M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 600mA 690mA 68μH 460mΩ ±20% 标准安装,贴片安装 7.3mm*7.3mm*3.5mm
供应商型号: 495-75337-2-ND
供应商: Digi-Key
标准整包数: 1000

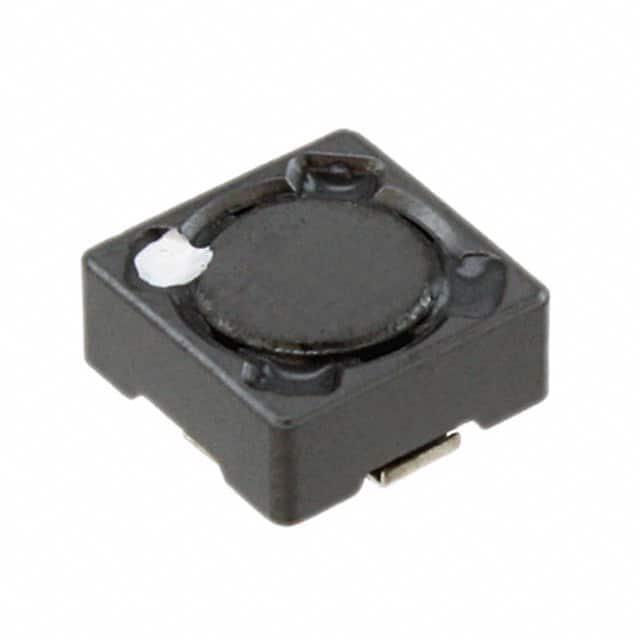

TDK 贴片电感 B82472G4683M000

B82472G4683M000概述

    SMT Power Inductors B82472G4 技术手册

    1. 产品简介


    SMT(表面贴装技术)电感器是广泛应用于现代电子设备中的关键元件之一。SMT功率电感器B82472G4属于这一类别,适用于多种电子应用。这款电感器具有高电流承载能力、低直流电阻以及出色的磁屏蔽特性,使其成为电源管理、工业和消费电子设备中的理想选择。

    2. 技术参数


    - 尺寸:7.3 x 7.3 x 3.5 mm
    - 额定电感量:1 μH 到 1000 μH
    - 额定电流:0.18 A 到 3.45 A
    - 构造:铁氧体芯、磁屏蔽、漆包铜线绕制、焊接到端子
    - 温度范围:最高 +125°C
    - 引脚材料:CuSn6P(基材)、Ni、Sn(无铅镀层)
    - 包装方式:16毫米泡罩带,缠绕于330毫米轴上
    - 包装单位:每盘1000个

    3. 产品特点和优势


    - 高电流承载能力:最大允许直流电流高达3.45A。
    - 低直流电阻:在+20°C下测量的最大直流电阻仅为几毫欧。
    - 高温稳定性:可在最高+125°C的环境中正常工作。
    - 无铅焊接:适合无铅回流焊接。
    - RoHS兼容:符合环保要求。

    4. 应用案例和使用建议


    - 应用案例:用于电源电压滤波、耦合/去耦、DC/DC转换器、工业和消费电子设备。
    - 使用建议:
    - 在设计电路时,确保电感器工作在安全的工作电流范围内。
    - 考虑温度对电感值的影响,在高温环境下需要适当降额使用。
    - 使用前仔细检查电感器是否安装正确,以避免机械损伤。

    5. 兼容性和支持


    - 兼容性:该产品可与其他标准表面贴装设备配合使用。
    - 支持和维护:制造商提供详尽的技术文档和支持,帮助客户解决问题。

    6. 常见问题与解决方案


    - 问题1:如何处理电感器的温度稳定性?
    - 解决方案:根据电感器的额定温度TR (+85°C)进行适当的温度补偿。

    - 问题2:如何判断电感器的焊点质量?
    - 解决方案:采用浸锡测试方法,确保焊点的润湿度达到90%以上。

    7. 总结和推荐


    SMT功率电感器B82472G4凭借其出色的性能和广泛的适用性,成为电源管理和各种电子设备的理想选择。其高温稳定性和良好的电气特性使其在多种应用中表现出色。因此,我强烈推荐在设计电路时优先考虑使用这款电感器。
    通过上述详细的技术参数和特性分析,可以看出SMT功率电感器B82472G4不仅能够满足多种复杂应用场景的需求,还具备良好的长期可靠性和稳定性。

B82472G4683M000参数

参数
直流电阻(DCR) 460mΩ
额定电流 690mA
Q值 -
测试频率 100KHz
电感值 68μH
饱和电流(LSAT) 600mA
自谐振频率(SRF) -
容差 ±20%
长*宽*高 7.3mm*7.3mm*3.5mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

B82472G4683M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82472G4683M000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82472G4683M000 B82472G4683M000数据手册

B82472G4683M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4487 ¥ 3.7547
2000+ $ 0.4231 ¥ 3.5407
3000+ $ 0.4186 ¥ 3.5032
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 3754.7
