VLBS1007083T-R15L

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 71A 70A 150nH 180μΩ ±15% 标准安装,贴片安装 10mm*7mm*8.3mm
供应商型号: 12M-VLBS1007083T-R15L
供应商: 云汉优选
标准整包数: 400

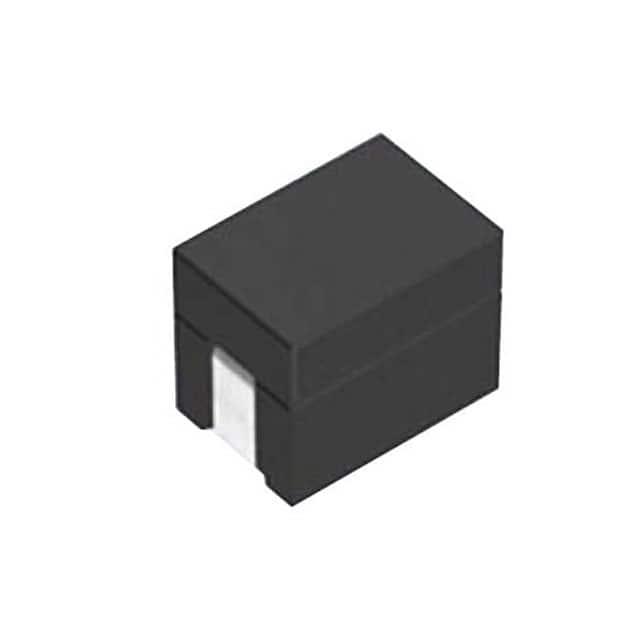

TDK 贴片电感 VLBS1007083T-R15L

VLBS1007083T-R15L概述

    电子元器件产品技术手册

    1. 产品简介


    本产品是一款专为电源电路设计的表面贴装型电感器(SMD inductor),采用铁氧体材料制成。这类电感器广泛应用于服务器、基站(BTS)、电压调节模块(VRM)以及其他多种电源管理场景。铁氧体材料因其高磁导率和低损耗特性而被广泛应用在电源系统中。

    2. 技术参数


    | 参数 | 描述 |

    | 尺寸 | 10.0×7.0×8.3 mm |
    | 额定电流 | Isat:较小值(电感变化率20%下降时的电流),Itemp:温度上升至40°C的电流 |
    | 电感范围 | 0.10 µH 至 0.20 µH |
    | 电感公差 | ±15% |
    | 测量频率 | 100 kHz |
    | 直流电阻(DCR) | 0.18 mΩ(公差 ±7%) |
    | 包装方式 | 编带包装 |
    | 工作温度范围 | –40°C 至 +125°C(包括自温升) |

    3. 产品特点和优势


    - 大电流承载能力:通过无引线结构设计,实现较高的电流承载能力。
    - 优良的高温性能:具有良好的直流电流感应特性,在高温环境下表现出色。
    - 低直流电阻(DCR):降低能耗,提高效率。
    - 宽广的工作温度范围:适应各种严苛环境下的使用需求。

    4. 应用案例和使用建议


    应用案例:此类电感器广泛应用于服务器电源、基站电源模块以及VRM电源转换中。它们能够有效滤波,减少输出纹波,提升系统的稳定性。
    使用建议:在焊接前需确保预热温度适宜,防止温度差超过150°C,避免焊点应力过大导致损坏。此外,电路板布局时应合理安排线圈,以减少电磁干扰,确保最佳性能。

    5. 兼容性和支持


    - 兼容性:该产品与标准SMD装配工艺兼容,易于集成到现有设计中。
    - 支持和服务:制造商提供技术支持,确保用户能够正确使用和维护产品。同时,也建议用户在遇到特定应用时联系制造商获取更多指导。

    6. 常见问题与解决方案


    - Q:如何正确选择合适的额定电流?
    - A:根据实际应用环境确定Isat或Itemp中的较小值作为额定电流,确保电流不会超出安全范围。
    - Q:存储期间需要注意什么?
    - A:存储条件应控制在温度5°C到30°C之间,湿度不超过75%RH,最长存储期限为6个月。

    7. 总结和推荐


    总体而言,这款电感器凭借其优异的性能参数和广泛的应用范围,成为高性能电源管理和稳定电流传输的理想选择。它不仅适用于一般电子设备,还能满足大部分基本应用场景的需求。因此,我们强烈推荐此款产品用于需要高效能、高可靠性的电子系统中。

VLBS1007083T-R15L参数

参数
测试频率 100KHz
电感值 150nH
饱和电流(LSAT) 71A
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 180μΩ
额定电流 70A
Q值 -
长*宽*高 10mm*7mm*8.3mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
