首页  >  产品百科  >  B65811D0630J048

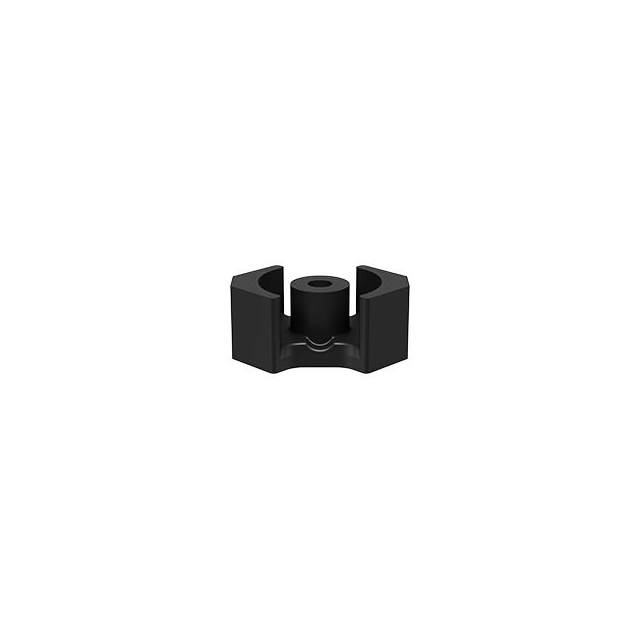

B65811D0630J048

产品分类: 磁芯
厂牌: TDK
产品描述: ±5% 1.825cm3 35.1mm 630nH 338μe 52mm2 RM 0.68mm-1 23.2mm*11mm*8.25mm
供应商型号: 495-76949-3-ND
供应商: Digi-Key
标准整包数: 200
TDK 磁芯 B65811D0630J048

B65811D0630J048概述


    产品简介


    电子元器件:RM 8和RM 8 LP Ferrite Core和配件
    RM 8和RM 8 LP系列由B65811和B65812两种型号构成,主要用于各种电子变压器及电源应用。这些磁芯(ferrite cores)及其配件适用于功率和开关电源变换器(SMPS),提供高性能的磁性材料。此外,RM 8低轮廓版(Low Profile)进一步缩小体积,适合空间有限的应用场合。

    技术参数


    - 尺寸与重量:RM 8标准系列约10.7克/套;RM 8低轮廓版约9.2克/套。
    - 磁性特性:
    - 磁导率(μe):范围在1550到5910之间。
    - AL值:N48材料的AL值在250 nH到630 nH之间。
    - 电性能:
    - 损耗功率(PV):小于1.20 W/套。
    - 工作温度范围:最高可达155°C。
    - 物理特性:
    - 材料:GFR聚酯树脂(UL 94 V-0)。
    - 抗热性:能承受高达350°C的焊接温度,测试通过IEC 60068-2-20标准。

    产品特点和优势


    - 紧凑设计:RM 8和RM 8 LP低轮廓版本设计非常紧凑,适用于空间受限的设计。
    - 高可靠性:符合IEC 62317-4标准,确保在多种环境下具有出色的电气性能和机械强度。
    - 多变配置:提供中心孔与无中心孔版本,满足不同应用需求。
    - 材料选择多样:多种材料选择,如N48、N41、N87等,为用户提供更多定制选项。

    应用案例和使用建议


    - 应用场景:广泛应用于功率变换器、高频变压器、开关电源、及线性电源中。例如,用于汽车电子、电信设备、服务器等。
    - 使用建议:
    - 起始绕线过程要轻柔,以防止线圈骨架(coil former)的法兰损坏。
    - 严格控制焊接时间,避免超过300°C高温,以保持元件的共面性和平整度。
    - 在安装前考虑客户钻孔过程中的公差调整,特别是对于定位销的安装。

    兼容性和支持


    - 兼容性:此系列产品与其他制造商的产品可能不兼容,建议客户在组合使用时进行预先测试。
    - 厂商支持:EPCOS提供详尽的技术支持文档和客户服务,可通过其全球销售网络获得帮助。如有替代品订单,可联系最近的销售办公室。

    常见问题与解决方案


    - 问题:如何避免焊接过程中导致的损坏?
    - 解决方案:严格按照IEC 60068-2-20标准控制焊接温度和时间。
    - 问题:如何选择合适的钻孔直径?
    - 解决方案:参考产品手册中提供的固定尺寸要求,并根据公差调整适当增加钻孔直径。
    - 问题:如何检查材料是否受潮?
    - 解决方案:采用电阻法或电容法检测材料湿度变化,避免受潮导致的性能下降。

    总结和推荐


    综上所述,RM 8和RM 8 LP系列在性能、可靠性和适用范围方面表现优异。它们不仅能够满足多种应用场景的需求,还能提供良好的机械与电气性能。因此,强烈推荐在需要高可靠性、紧凑设计和高功率密度的电子设备中使用。务必遵循手册中的所有警告和注意事项,以确保最佳性能和长期使用寿命。

B65811D0630J048参数

参数
初始磁导率 -
有效磁导率 338μe
磁体体积 1.825cm3
有效面积(Ae) 52mm2
电感系数(AI) 630nH
磁心因数(ΣI/A) 0.68mm-1
磁路长度 35.1mm
磁路截面积 -
容差 ±5%
磁芯材料 RM
直径 -
长*宽*高 23.2mm*11mm*8.25mm
零件状态 在售
包装方式 盒装

B65811D0630J048厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65811D0630J048数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B65811D0630J048 B65811D0630J048数据手册

B65811D0630J048封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 2.3829 ¥ 21.5373
库存: 800
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 4307.46
直接购买
加入购物车
