B66414A7000X000

产品分类: 磁性器件套件/配件
厂牌: TDK

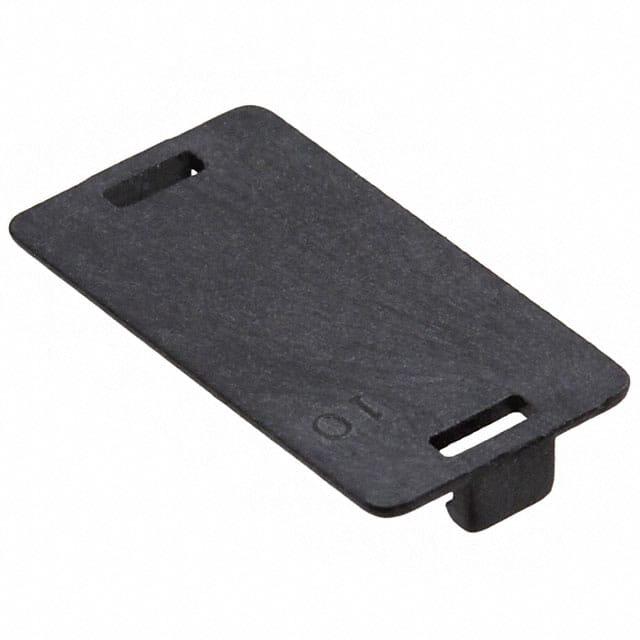

产品描述: Ferrite Accessories Cover Plate
供应商型号: 495-5515-ND
供应商: Digi-Key
标准整包数: 1
TDK 磁性器件套件/配件 B66414A7000X000

B66414A7000X000概述


    产品简介


    电子元器件基本介绍
    本手册介绍了EPCOS AG生产的几种磁芯及附件产品,主要用于制造微型变压器。这些产品特别适用于共模扼流圈和宽带应用,可广泛应用于各种电子设备中,如电源管理、滤波器设计和通信系统等。

    技术参数


    以下是这些磁芯及附件产品的关键技术规格:
    | 参数 | 值 |

    | 磁路长度 \( \Sigma l/A \) | 2.39 mm\(^{-1}\) |
    | 有效磁路长度 \( le \) | 29.6 mm |
    | 有效横截面积 \( Ae \) | 12.4 mm\(^2\) |
    | 最小横截面积 \( A{min} \) | 12.2 mm\(^2\) |
    | 体积 \( Ve \) | 367 mm\(^3\) |
    | 重量(约) | 2 g/set |
    | 材料 | N30, T65, N27, N87 |
    | 材料 | AL值(纳亨)| μe | PV(W/set)| 订购代码 |

    | N30 | 1000 | 1900 | < 0.40 | B66305G0000X130 |
    | T65 | 1300 | 2470 | < 0.40 | B66305G0000X165 |
    | T65 | 1900 | 3610 | < 0.40 | B66305F0000X165 |
    | T46 | 3600 | 6839 | < 0.40 | B66305F0000X146 |
    | N27 | 800 | 1510 | < 0.40 | B66305G0000X127 |
    | N87 | 850 | 1620 | < 0.40 | B66305G0000X187 |

    产品特点和优势


    独特功能和优势
    - 高通量密度和高频性能:适用于多种高频应用。
    - 优异的耐热性能:最高可承受155°C的工作温度。
    - 多材料选择:提供不同材料以适应不同的应用场景。
    - 兼容SMD:适合表面贴装技术,提高生产效率。
    - 易于组装:配有预定义孔位,便于在印刷电路板上的安装。

    应用案例和使用建议


    实际使用场景及建议
    - 共模扼流圈:在电源线中使用共模扼流圈,以减少共模噪声。
    - 宽带应用:可以用于射频和微波信号处理。
    - PCB布局建议:建议采用推荐的PCB布局以优化性能。

    兼容性和支持


    兼容性和厂商支持
    - 兼容SMD工艺:与表面贴装设备高度兼容,适用于现代电子制造流程。
    - 技术支持:EPCOS AG提供了详尽的技术文档和支持服务,帮助客户进行产品应用开发。

    常见问题与解决方案


    常见问题及解决方案
    1. 磁芯破裂
    - 解决方案:避免冲击和快速温度变化,确保运输过程中的安全包装。
    2. 焊接质量问题
    - 解决方案:严格按照处理说明操作,控制焊接时间和温度。
    3. 磁芯应力问题
    - 解决方案:选择适当的嵌入介质,以减少应力对磁性能的影响。

    总结和推荐


    综合评估及推荐
    这些磁芯及附件产品在高频应用、共模噪声抑制和宽频带信号处理方面表现出色。它们具有高耐热性能、易组装的特点,并且能与多种SMD工艺兼容。对于需要高性能磁性元件的应用,我们强烈推荐使用这些产品。

B66414A7000X000参数

参数
长*宽*高 12.8mm*6.6mm*6.6mm
安装方式 板安装
零件状态 在售
包装方式 盒装
