ZCAT2032-0930-BK

产品分类: 磁芯
厂牌: TDK
产品描述: 19.5mm 底座安装 36mm(长度)
供应商型号: 3650659
供应商: 海外现货
标准整包数: 1

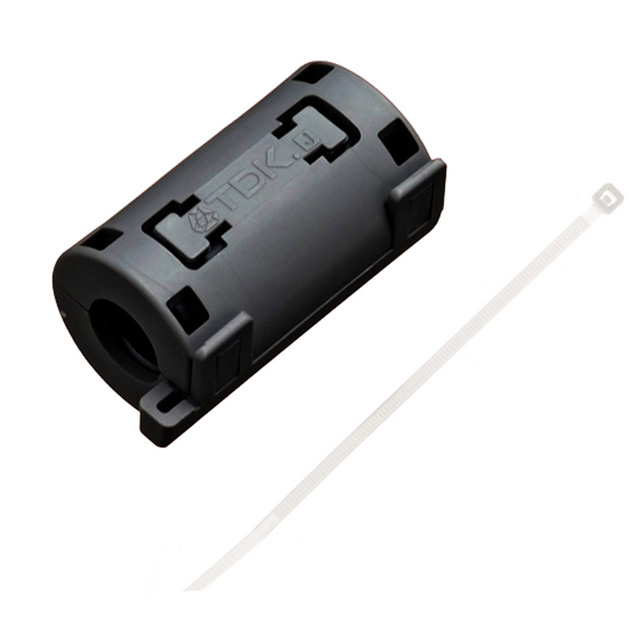

TDK 磁芯 ZCAT2032-0930-BK

ZCAT2032-0930-BK概述


    产品简介


    ZCAT系列夹钳滤波器 是一款专为电缆设计的EMC(电磁兼容性)组件,广泛应用于计算机、文字处理器、显示器、硬盘驱动器(HDD)、数字电话、音频设备、电子乐器、视频游戏机、复印机及传真机等多种电子产品中。这类产品通过将磁芯集成到塑料外壳中,实现无需切割电缆即可便捷安装的特点,具备出色的高频噪声吸收能力,对共模噪声特别有效,有助于提升系统的信号质量。

    技术参数


    | 产品型号 | 阻抗(min.)(10-100 MHz) | 阻抗(min.)(100-500 MHz) | 操作温度范围(℃) | 单个重量(g) |

    | ZCAT1518-0730(-BK) | 25 | 50 | -40 to 85 | 6 |
    | ZCAT2017-0930(-BK) | 20 | 50 | -40 to 85 | 11 |
    | ZCAT2032-0930(-BK) | 50 | 100 | -40 to 85 | 21 |
    | ZCAT2132-1130(-BK) | 40 | 80 | -40 to 85 | 22 |
    | ZCAT3035-1330(-BK) | 80 | 150 | -40 to 85 | 62 |
    这些参数说明了ZCAT系列在不同频率下的阻抗表现及其操作温度和重量特性,使得它们能够在广泛的温度范围内稳定运行。

    产品特点和优势


    1. 便捷安装:独特的结构设计允许无须切断电缆即可安装,简化了安装过程。
    2. 高效的噪声吸收:利用磁芯的高频噪声吸收特性,显著减少系统中的电磁干扰。
    3. 高可靠性:在宽泛的操作温度范围内均能保持稳定性能,适合各种严苛环境的应用。
    4. 多样性:根据不同电缆尺寸提供了多种型号,满足多样化需求。

    应用案例和使用建议


    ZCAT系列被广泛应用在各类消费电子和工业设备中,例如计算机网络设备、多媒体娱乐设备等。建议在设计和安装过程中充分考虑电缆直径的兼容性,以确保最佳的性能和稳定性。对于大型系统或复杂应用,可以考虑采用多个ZCAT组件并联使用,进一步提高系统的抗干扰能力。

    兼容性和支持


    ZCAT系列产品具有良好的通用性,可以适用于多种尺寸的电缆。此外,厂商提供标准的技术支持服务,帮助用户解决可能遇到的安装和技术问题。用户可通过官方渠道获得详细的产品规格书和技术文档,确保正确和安全地使用产品。

    常见问题与解决方案


    1. 问题:安装后发现滤波效果不佳。
    解决方法:检查电缆直径是否符合所选型号的要求;确认安装位置正确且紧固。
    2. 问题:产品在低温环境中出现裂纹。
    解决方法:在低温环境下避免物理冲击,并选择耐低温材料的保护套。
    3. 问题:使用一段时间后发现衰减增大。
    解决方法:定期检查电缆连接情况,确保良好的接触状态。

    总结和推荐


    综上所述,ZCAT系列夹钳滤波器凭借其便捷的安装方式、高效的噪声吸收能力和广泛的适用范围,在众多电子产品中表现出色。它不仅能提升系统的整体性能,还简化了安装流程,是电子设备中不可或缺的重要组件。强烈推荐在需要进行EMC优化的设计项目中使用这一系列滤波器。

ZCAT2032-0930-BK参数

参数
电感系数(AI) -
直径 19.5mm
有效磁导率 -
磁路长度 -
初始磁导率 -
磁体体积 -
磁芯材料 -
磁心因数(ΣI/A) -
容差 -
有效面积(Ae) -
磁路截面积 -
长*宽*高 36mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装,卷带包装

ZCAT2032-0930-BK厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT2032-0930-BK数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT2032-0930-BK ZCAT2032-0930-BK数据手册

ZCAT2032-0930-BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.9778
10+ ¥ 10.961
50+ ¥ 9.8211
100+ ¥ 9.8211
200+ ¥ 9.6457
420+ ¥ 9.4703
2100+ ¥ 9.4703
4200+ ¥ 9.4703
库存: 464
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.97
直接购买
加入购物车
