B82422A3331K108

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 580MHz 200mA 22@30MHz 330nH 1.3Ω ±10% 1210 贴片安装 3.2mm*2.5mm*2.1mm
供应商型号: Q-BN-B82422A3331K108
供应商: 期货订购
标准整包数: 8000

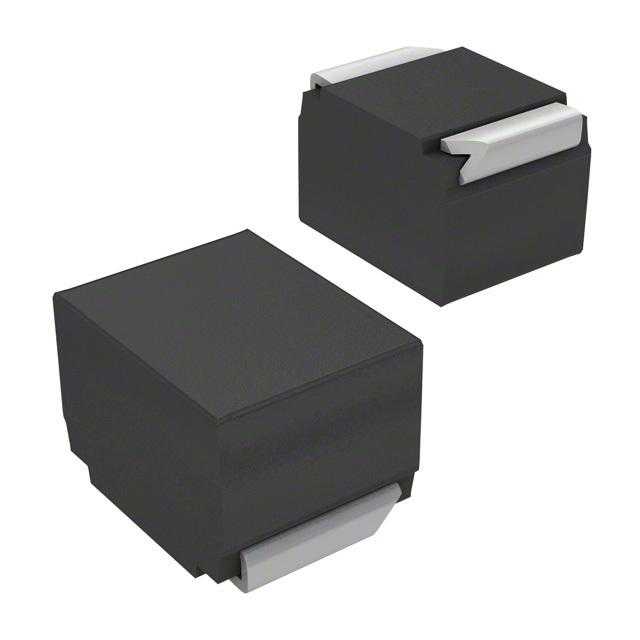

TDK 贴片电感 B82422A3331K108

B82422A3331K108概述

    SIMID系列1210-100 SMT电感器技术手册

    产品简介


    SIMID系列1210-100是TDK Electronics AG的一款表面贴装电感器(SMT),具有高可靠性、高温适应能力和良好的Q因子,适用于各种复杂的应用场景。该系列产品设计用于滤波供电电压、耦合和解耦,适用于汽车电子、电信、消费电子产品及工业设备等领域。

    技术参数


    - 尺寸:1210(EIA标准)或3225(IEC标准)
    - 标称电感量:0.0082μH到100μH
    - 标称电流:65mA至800mA
    - 构造:
    - 陶瓷或铁氧体芯
    - 激光焊接绕线
    - 阻燃模塑
    - 关键特性:
    - 温度范围:最高可达+145°C
    - 高Q因子
    - 高谐振频率
    - 符合AEC-Q200标准
    - 适合无铅回流焊接(参考JEDEC J-STD 020D)
    - 符合RoHS标准
    - 终端材料:
    - 基材CuSn6
    - 层结构Cu、Ag、Sn(无铅)
    - 电镀层
    - 标记:
    - 制造商标识、L值(以nH为单位)、L值容差编码、生产日期(YWWD)

    产品特点和优势


    - 温度适应性强:可在高达+145°C的极端环境下稳定工作,适用于高温环境下的电路设计。
    - 高Q因子:具备出色的高频性能,有助于提升电路的整体效率和稳定性。
    - 高谐振频率:适合需要高频工作的场合,如通信设备中的滤波应用。
    - 高可靠性:通过了AEC-Q200认证,适用于汽车电子领域。
    - 兼容无铅工艺:适合现代无铅回流焊工艺,符合环保要求。

    应用案例和使用建议


    - 电源滤波:适用于各类电子设备的电源滤波,提高供电质量。
    - 汽车电子:用于汽车传感器、点火系统等高可靠性要求的场合。
    - 消费电子产品:适用于智能手机、平板电脑等便携式设备的滤波和解耦。
    - 电信设备:用于基站、路由器等设备中的射频信号处理。
    使用建议:
    - 确保电路设计充分考虑电感器的工作环境,特别是高温条件下的电流承载能力。
    - 在高温环境下使用时,考虑增加散热措施,以确保长期稳定性。
    - 选择合适的电感器型号以满足特定的电感量需求,避免过载导致性能下降。

    兼容性和支持


    - 兼容性:适用于主流的SMT组装工艺,可以与多种电子元件兼容。
    - 支持:厂商提供详尽的技术文档和支持服务,确保客户能够正确使用和维护电感器。

    常见问题与解决方案


    - Q:电感器无法正常工作?
    - A:检查电路接线是否正确,确认电感器安装方向是否正确。
    - Q:工作温度过高导致电感器失效?
    - A:减少电流负载,或在高温环境下增加散热措施。
    - Q:电感器电阻过大?
    - A:检查电感器是否受到机械应力或化学物质腐蚀,必要时更换新的电感器。

    总结和推荐


    综上所述,SIMID系列1210-100电感器以其卓越的性能和广泛的应用领域,在市场上具有较强的竞争力。该产品适用于需要高可靠性、宽温范围和良好高频性能的各种应用场景。我们强烈推荐此款电感器作为高性能电源管理和信号处理的最佳选择。

B82422A3331K108参数

参数
电感值 330nH
饱和电流(LSAT) -
自谐振频率(SRF) 580MHz
容差 ±10%
直流电阻(DCR) 1.3Ω
额定电流 200mA
Q值 22@30MHz
测试频率 1MHz
长*宽*高 3.2mm*2.5mm*2.1mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

B82422A3331K108厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82422A3331K108数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82422A3331K108 B82422A3331K108数据手册

B82422A3331K108封装设计

查看详情并下载
Symbol
Footprint
3D Model
