B82464P4473M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.8A 1.55A 47μH 95mΩ ±20% 标准安装,贴片安装 10.4mm*10.4mm*4.8mm
供应商型号: UNP-B82464P4473M000
供应商: 海外现货
标准整包数: 1

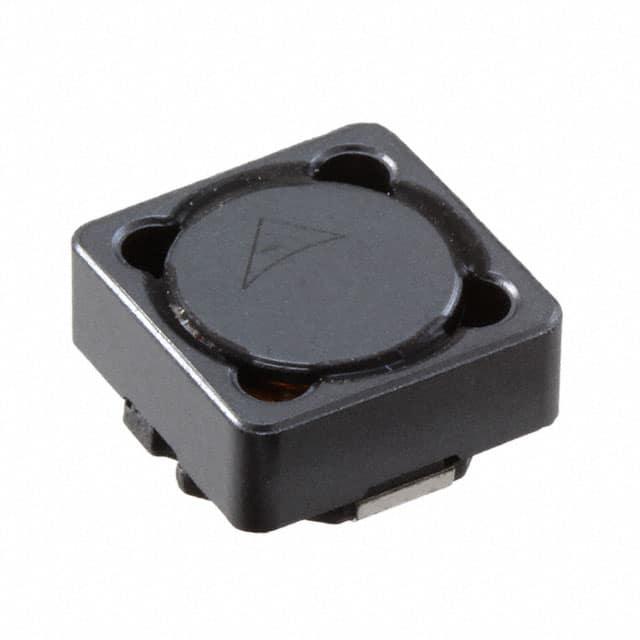

TDK 贴片电感 B82464P4473M000

B82464P4473M000概述

    # SMT Power Inductors B82464P4 技术手册解析

    产品简介


    SMT Power Inductors B82464P4 是一款面向现代电子设计需求的表面贴装电感器,主要用于电源电压滤波、耦合、去耦及直流-直流转换器等领域。其独特的磁屏蔽设计和高机械稳定性使其成为汽车电子等严苛环境下应用的理想选择。该产品具有多种规格型号,涵盖了从0.82μH到1000μH的不同电感值。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 10.4 x 10.4 x 4.8 (mm) |
    | 额定电感 | 0.82 μH ... 1000 μH |
    | 额定电流 | 0.34 A ... 7.5 A |
    | 结构材料 | 铁氧体芯 |
    | 焊接方式 | 镀锡铜焊 |
    | 阻抗(典型) | 见手册附录 |
    | 饱和电流 | 0.34 A ... 2.20 A |
    | 最大直流电阻 | 0.007Ω ... 2.20Ω |
    | 温度范围 | -55°C ... +150°C |

    产品特点和优势


    SMT Power Inductors B82464P4 的主要特点和优势如下:
    - 高机械稳定性:确保电感器在各种恶劣环境中依然能够保持良好的性能。
    - 温度适应性强:能够在高达+150°C的极端温度下稳定工作。
    - 高额定电流:最大额定电流可达7.5A,适用于高电流应用场合。
    - 低直流电阻:减少能量损耗,提高效率。
    - 符合无铅焊接标准:符合JEDEC J-STD 020D标准。
    - RoHS兼容:符合欧盟RoHS指令,环保可靠。
    - 认证通过:符合AEC-Q200标准,适合汽车电子产品应用。

    应用案例和使用建议


    应用场景
    SMT Power Inductors B82464P4 广泛应用于汽车电子、电源管理和工业自动化领域。例如,在汽车电池管理系统中,该电感器可以用于滤除电池电压的波动,确保供电系统的稳定;在开关电源设计中,它可以作为滤波电感,有效抑制电磁干扰。
    使用建议
    - 在选择具体型号时,需根据实际电路需求精确匹配所需的电感值。
    - 安装过程中注意电感器的方向,避免反向安装影响性能。
    - 如需进行焊接操作,请遵循手册中的焊接条件,以防止因温度过高损坏电感器。

    兼容性和支持


    该产品设计为易于与其他常见的电子元件兼容,适用于多种制造工艺。制造商提供了详尽的技术文档和支持服务,确保用户能够顺利应用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊 | 检查焊接温度和时间,确保符合JEDEC标准。 |
    | 电感器在高温下出现饱和现象 | 选择合适饱和电流等级的电感器型号。 |
    | 长期运行后出现异常发热 | 检查散热措施是否到位,必要时增加散热片。|

    总结和推荐


    SMT Power Inductors B82464P4 在多个方面表现出色,具备优异的机械稳定性、高温适应能力和低直流电阻,适用于汽车电子、电源管理和工业自动化等多个领域的高可靠性需求。鉴于其广泛的应用场景和强大的技术支持,我们强烈推荐在上述领域选择这款电感器。
    如果您正在寻找一个既经济又高效的解决方案,SMT Power Inductors B82464P4 绝对是一个值得考虑的选择。

B82464P4473M000参数

参数
饱和电流(LSAT) 1.8A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 95mΩ
额定电流 1.55A
Q值 -
测试频率 100KHz
电感值 47μH
长*宽*高 10.4mm*10.4mm*4.8mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82464P4473M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82464P4473M000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82464P4473M000 B82464P4473M000数据手册

B82464P4473M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7685 ¥ 6.4935
1280+ $ 0.738 ¥ 6.2361
库存: 1280
起订量: 16 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.49
