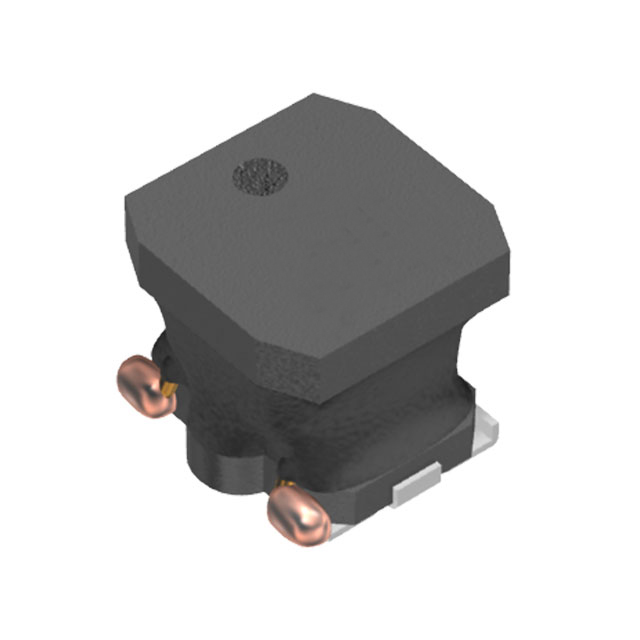

VLS5045EX-680M-H

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.1A 900mA 68μH 533mΩ ±20% 标准安装,贴片安装 5.3mm*5mm*4.5mm
供应商型号: 3499421
供应商: 海外现货
标准整包数: 1
TDK 贴片电感 VLS5045EX-680M-H

VLS5045EX-680M-H概述

    电子元器件技术手册:VLS5045EX-H型电感器

    1. 产品简介


    VLS5045EX-H系列电感器是专为汽车应用设计的功率电路电感器,由绕制铁氧体磁芯制成。这些电感器具有高磁屏蔽结构,适用于高密度安装,适合汽车相关的设备(如发动机管理系统、气囊、前灯、电动助力转向系统、仪表板、ABS等)。该系列电感器具有优异的性能和广泛的温度范围,能够满足汽车行业的严苛要求。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸(L×W×H) | 5.0 × 5.3 × 4.5 mm |
    | 电感值(μH) | 1.0, 1.5, 2.2, 3.3, 4.7, 6.8, 10, 15, 22, 33, 47, 68, 100, 150, 220 |
    | 电感容差 | ±30% / ±20% |
    | 测量频率(kHz) | 100 |
    | 直流电阻(Ω) | 0.015 ~ 1.05 |
    | 额定电流(A) | 0.45 ~ 8.9 |
    | 工作温度范围 | -40°C 到 +125°C |

    3. 产品特点和优势


    VLS5045EX-H系列电感器具有以下显著特点和优势:
    - 高磁屏蔽结构:采用铁氧体材料制成,可有效减少电磁干扰。
    - 优化的核心形状:实现更大的电流承载能力和更低的直流电阻。
    - 宽广的工作温度范围:能够在-40°C到+125°C的温度范围内稳定工作,包括自热效应。
    - 符合AEC-Q200标准:保证了产品在汽车电子环境中的可靠性和稳定性。

    4. 应用案例和使用建议


    VLS5045EX-H系列电感器广泛应用于汽车相关设备中,例如发动机管理系统(ECM)、安全气囊、前灯、电动助力转向系统、仪表板、防抱死制动系统(ABS)等。为了确保最佳性能,建议:
    - 在焊接前进行预热处理,避免因温差过大而导致损坏。
    - 注意安装时避免给芯片施加过大的应力,以防止损坏。
    - 设计电路板时,合理布局非磁屏蔽型线圈,避免磁干扰导致的故障。

    5. 兼容性和支持


    VLS5045EX-H系列电感器具有良好的兼容性,能够与多种汽车电子系统和其他标准电子设备无缝对接。厂商提供了详尽的技术支持,包括安装指南、使用说明和技术咨询,以确保用户能够正确、高效地使用该系列产品。

    6. 常见问题与解决方案


    - 问题: 产品在存储期间出现终端电极的焊接性能下降。
    - 解决方案: 确保在规定的温度和湿度条件下储存,不超过12个月。

    - 问题: 存储地点存在气体腐蚀。
    - 解决方案: 避免在有腐蚀性气体(盐、酸、碱等)的环境中储存。

    - 问题: 焊接后需要校正。
    - 解决方案: 确保焊接条件在规格确定的范围内,避免过热导致性能下降或寿命缩短。

    7. 总结和推荐


    VLS5045EX-H系列电感器凭借其高磁屏蔽结构、优化的电流承载能力和宽广的工作温度范围,成为汽车电子设备的理想选择。无论是在设计上还是在实际应用中,都表现出色。我们强烈推荐此产品用于需要高性能、高可靠性的汽车电子设备中。

VLS5045EX-680M-H参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 533mΩ
额定电流 900mA
Q值 -
测试频率 100KHz
电感值 68μH
饱和电流(LSAT) 1.1A
长*宽*高 5.3mm*5mm*4.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装
