GLF2012T1R0M

产品分类: 贴片电感
厂牌: TDK
产品描述: 275mA 850mA 1μH 70mΩ ±20% 0805 贴片安装 2mm*1.25mm*1.35mm
供应商型号: 445-3156-2-ND
供应商: Digi-Key
标准整包数: 1

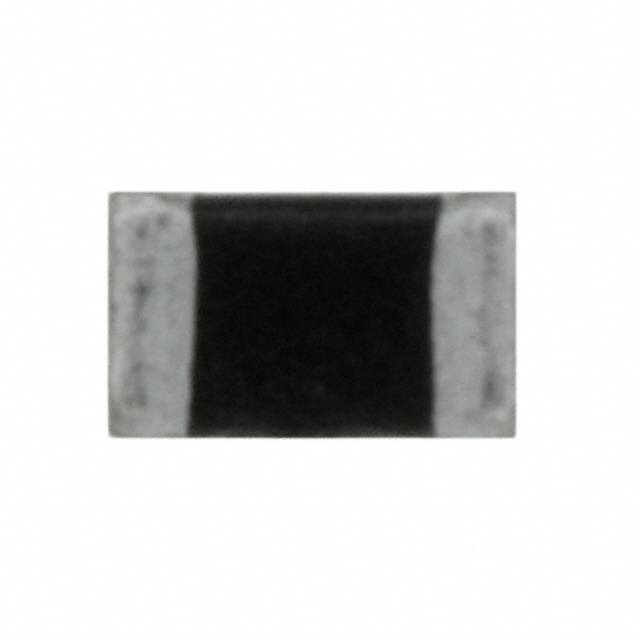

TDK 贴片电感 GLF2012T1R0M

GLF2012T1R0M概述

    TDK's GLF and GLC Series Chip Inductors: Comprehensive Overview

    1. 产品简介


    TDK公司的GLF和GLC系列片式电感器提供了一系列高度集成的解决方案,适用于各种高频应用。这些电感器具有低电阻(Rdc)和高直流电流承载能力(Idc),能够满足现代电子设备对小型化和高性能的需求。它们广泛应用于通信设备、电源管理系统、消费电子、汽车电子以及其他需要高效能电感器的应用领域。

    2. 技术参数


    以下是TDK GLF和GLC系列电感器的主要技术规格:
    | 类型 | 尺寸(mm) | 电感范围(µH) | Rdc(Ω)(10µH时) | Idc(mA)(10µH时) |

    | GLF1608Type | 1.60 x 0.80 | 1.0 ~ 22 | 0.17 | 125 |
    | GLF2012Type | 2.00 x 1.25 | 1.0 ~ 47 | 0.07 | 275 |
    | GLF2518Type | 2.50 x 1.80 | 1.0 ~ 100 | 0.05 | 500 |
    | GLF201208Type | 2.00 x 1.25 | 1.0 ~ 22 | 0.19 | 340 |
    | GLF251812Type | 2.50 x 1.80 | 1.0 ~ 100 | 0.10 | 650 |
    | GLC2518Type | 2.50 x 1.80 | 1.0 ~ 100 | 0.08 | 850 |
    这些电感器的工作温度范围为-20°C到+105°C,具有良好的温度稳定性。

    3. 产品特点和优势


    - 低电阻(Rdc): GLF系列电感器特别适合需要低电阻的应用,而GLC系列则注重于高直流电流承载能力。
    - 高直流电流承载能力(Idc): 高Idc特性使得这些电感器能够在高功率应用中表现优异。
    - 紧凑尺寸: 所有型号都采用了紧凑的设计,便于在PCB上进行布局和布线。
    - 宽泛的电感范围: 从1µH到100µH,提供了多种选择以满足不同设计需求。

    4. 应用案例和使用建议


    - 通讯设备: 在手机、路由器和其他通讯设备中用于射频滤波和匹配网络。
    - 电源管理系统: 在开关电源中作为储能电感,实现高效的能量转换。
    - 消费电子: 在便携式设备如笔记本电脑和平板电脑中作为关键部件。

    使用建议:
    - 在设计阶段,应考虑电感器的温升特性和工作频率范围,以确保最佳性能。
    - 确保电路中的所有连接都牢固可靠,避免因接触不良导致的问题。

    5. 兼容性和支持


    - 这些电感器与其他标准SMD(表面贴装)元件兼容,便于集成到现有的设计中。
    - TDK提供全面的技术支持和售后服务,确保客户在整个使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1: 电感器在高温环境下性能下降。
    - 解决方法: 选择符合更高温度等级的产品型号,如GLF和GLC系列中的高温度版本。
    - 问题2: 电感器在焊接过程中损坏。
    - 解决方法: 使用推荐的焊接条件进行焊接,例如预热时间和焊接温度。

    7. 总结和推荐


    综上所述,TDK的GLF和GLC系列电感器是高精度、高性能的选择,非常适合需要在苛刻环境中工作的应用。由于其出色的热稳定性、高电流承载能力和紧凑设计,这些电感器不仅在市场上具有竞争力,而且在实际应用中表现出色。因此,强烈推荐在需要高性能电感器的项目中使用TDK的GLF和GLC系列电感器。

GLF2012T1R0M参数

参数
Q值 -
测试频率 -
电感值 1μH
饱和电流(LSAT) 275mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 70mΩ
额定电流 850mA
长*宽*高 2mm*1.25mm*1.35mm
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

GLF2012T1R0M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

GLF2012T1R0M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK GLF2012T1R0M GLF2012T1R0M数据手册

GLF2012T1R0M封装设计

查看详情并下载
Symbol
Footprint
3D Model
