VLF4012AT-100MR79

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 800mA 790mA 10μH 350mΩ ±20% 标准安装,贴片安装 3.7mm*3.5mm*1.2mm
供应商型号: SEU-VLF4012AT-100MR79
供应商: 海外现货
标准整包数: 1

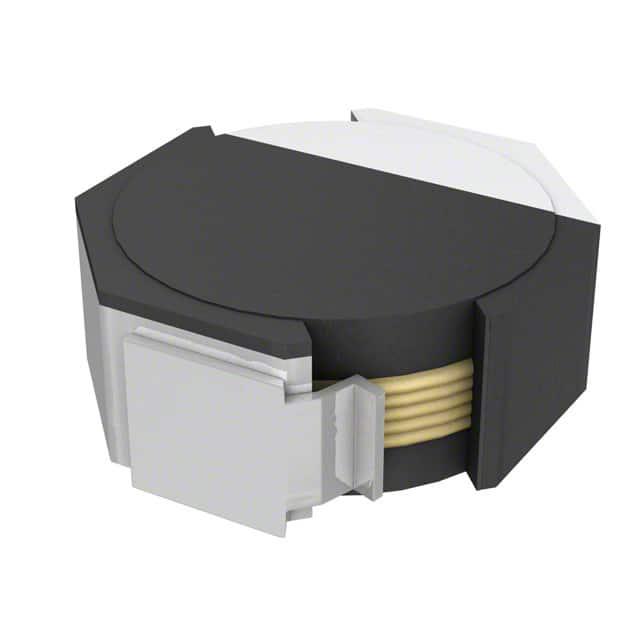

TDK 贴片电感 VLF4012AT-100MR79

VLF4012AT-100MR79概述

    SMD Inductors (Coils): VLF Series VLF4012A

    1. 产品简介


    VLF系列VLF4012A是一种专为便携式直流到直流转换器设计的表面贴装电感器(线圈),适用于电源线应用。这些电感器以其小巧的设计、卓越的磁屏蔽性能和广泛的适用范围而著称。它们特别适合用于移动电话、硬盘驱动器(HDDs)和数码相机(DSCs)等移动设备中的电源滤波和储能。

    2. 技术参数


    VLF4012A系列的主要技术参数如下:
    - 安装面积: 3.5 × 3.7 mm
    - 最大高度: 1.2 mm
    - 引脚间距: 4.7 mm
    - 电感值范围: 1.5 µH 至 47 µH
    - 电流等级:
    - VLF4012AT-1R5M1R6: 1.6 A
    - VLF4012AT-2R2M1R5: 1.5 A
    - VLF4012AT-3R3M1R3: 1.3 A
    - VLF4012AT-4R7M1R1: 1.1 A
    - VLF4012AT-6R8MR96: 0.97 A
    - VLF4012AT-100MR79: 0.79 A
    - VLF4012AT-150MR63: 0.64 A
    - VLF4012AT-220MR51: 0.51 A
    - VLF4012AT-330MR39: 0.39 A
    - VLF4012AT-470MR30: 0.30 A
    - 工作温度范围: –40°C 至 +105°C
    - 阻抗: 0.079 Ω 至 2.3 Ω
    - 频率响应: 100 kHz
    - 无铅焊接: 支持
    - 符合RoHS指令: 符合

    3. 产品特点和优势


    VLF4012A系列的优势在于其高磁屏蔽设计,能有效防止电磁干扰(EMI)和射频干扰(RFI),从而确保高分辨率的电磁兼容性(EMC)。此外,这些电感器具有紧凑的外形设计,最大高度仅为1.2毫米,非常适合空间受限的应用。该系列电感器还采用了环保材料,不含铅且支持无铅焊接,符合RoHS指令,因此在市场上具有较高的竞争力。

    4. 应用案例和使用建议


    VLF4012A系列电感器广泛应用于移动设备的电源电路中,如移动电话、硬盘驱动器和数码相机等。对于需要较高电磁兼容性的应用场景,VLF4012A能够提供出色的保护和稳定性。使用建议包括确保电路布局合理,避免长走线引起的噪声干扰,并根据具体应用场景选择合适的电感值以保证电路稳定运行。

    5. 兼容性和支持


    VLF4012A系列电感器设计兼容自动贴装工艺,并且其紧凑的封装使其易于集成到现有电路板设计中。制造商提供了详细的技术文档和支持服务,确保用户能够在应用过程中获得最佳的体验。

    6. 常见问题与解决方案


    - Q: 电感器的电流等级如何确定?
    - A: 电感器的电流等级是通过测量当电流流动并导致温度上升到40°C时的额定电流,或者当直流电流流动且电感量下降30%时的电流值来确定的,以较小者为准。
    - Q: 如何正确处理电感器?
    - A: 在组装过程中,应注意静电防护措施,并使用无铅焊锡。此外,确保电感器与其它元件的布局合理,以避免不必要的噪声干扰。


    7. 总结和推荐


    总体而言,VLF4012A系列电感器凭借其紧凑的设计、高磁屏蔽性能和广泛的适用范围,在移动设备和便携式电子设备的电源管理中表现出色。这些电感器不仅符合RoHS标准,而且具备良好的电磁兼容性,非常适合现代电子产品的应用。因此,我们强烈推荐使用VLF4012A系列电感器来满足各类应用需求。

VLF4012AT-100MR79参数

参数
直流电阻(DCR) 350mΩ
额定电流 790mA
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 800mA
自谐振频率(SRF) -
容差 ±20%
长*宽*高 3.7mm*3.5mm*1.2mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
