首页  >  产品百科  >  NLFC453232T-150K-PF

NLFC453232T-150K-PF

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 20MHz 200mA 10@2.52MHz 15μH 300mΩ ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 445-6462-6-ND
供应商: Digi-Key
标准整包数: 1

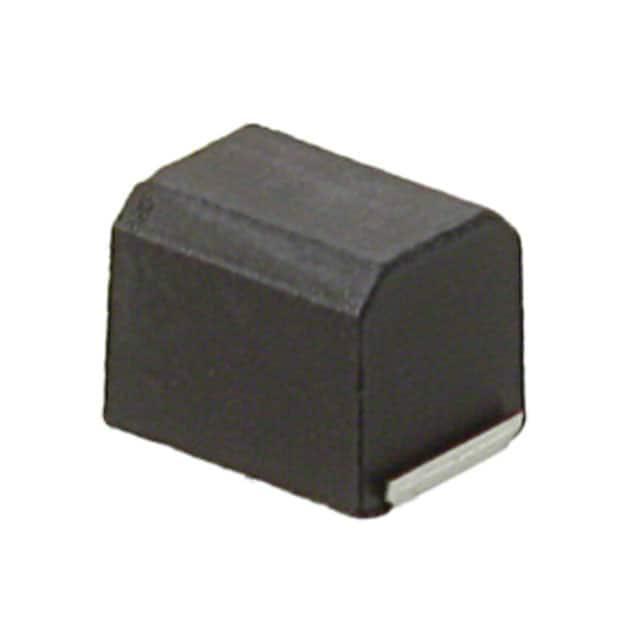

TDK 贴片电感 NLFC453232T-150K-PF

NLFC453232T-150K-PF概述

    # SMD Inductors(NLFC453232)技术手册解读

    一、产品简介


    1.1 产品类型及主要功能
    NLFC系列属于表面贴装电感(线圈),专为电源线设计,具有磁屏蔽功能。主要适用于通信基础设施(如xDSL和移动基站)、音频视频设备(如电视、录像机)以及其他电子设备(如硬盘驱动器HDD和光驱ODD)的供电线路中。
    1.2 应用领域
    - 通信基础设施:包括xDSL和移动基站。
    - 消费类电子设备:例如电视机、录像机。
    - 存储设备:涵盖硬盘驱动器(HDD)和光盘驱动器(ODD)。

    二、技术参数


    | 参数名称 | 规格范围 |

    | 标称值(µH) | 1µH 至 330µH |
    | 公差 | ±10%,±20% |
    | 直流电阻(Ω) | 0.05 至 3.8 |
    | 额定电流(mA) | 40 至 170 |
    | 自谐振频率(MHz) | 4 至 100 |
    | 工作温度范围 | -40℃ 至 +105℃ |
    其他关键指标:
    - 封装形式:Taping(每卷500个)
    - 铅兼容性:完全符合RoHS指令
    - 防热性能:可承受最高180℃的工作环境

    三、产品特点和优势


    特点:
    - 磁屏蔽设计:有效减少电磁干扰,适合高要求的应用环境。
    - 优异的热耐久性:支持无铅回流焊接条件。
    - 金属端子:提供出色的连接可靠性。
    - 宽泛的电感值覆盖:提供E6系列的所有可能电感值。
    优势:
    - 环保材料:采用无铅电镀技术,符合国际环保标准。
    - 卓越的稳定性:在多种复杂条件下保持稳定的电气性能。
    - 高性价比:在多个应用领域具备竞争优势。

    四、应用案例和使用建议


    典型应用场景
    - 通信网络设备:用于提高信号传输效率并降低噪声。
    - 多媒体设备:改善音频和视频的质量表现。
    - 存储设备:优化数据读写速度和稳定性。
    使用建议
    - 电路设计时应充分考虑电感值与负载需求的匹配度,避免过度饱和现象。
    - 安装过程中确保良好的焊点质量以增强连接强度。
    - 长期运行中需定期检查温度变化情况,必要时采取散热措施。

    五、兼容性和支持


    兼容性
    NLFC453232系列与其他标准表面贴装工艺完全兼容,易于集成到现有的生产线上。同时,它能够无缝配合主流PCB板布局。
    厂商支持
    制造商提供详尽的技术文档和技术支持服务,帮助客户快速解决问题并提升产品性能。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 检查散热系统是否正常工作;调整电路布局 |
    | 噪声干扰较大 | 增加滤波电路,减少外部因素影响 |
    | 连接不稳定 | 检查焊点质量;更换高质量的焊接材料 |

    七、总结和推荐


    综合评估
    NLFC453232系列SMD电感凭借其卓越的磁屏蔽性能、可靠的连接能力和广泛的适用范围,在众多高端应用场合展现出显著的优势。无论是从技术层面还是经济角度看,都是一款值得信赖的选择。
    推荐意见
    强烈推荐此款电感用于需要高性能和可靠性的场景中。如果您正在寻找一款兼具创新性和实用性的电子元件,NLFC453232无疑是理想之选!

NLFC453232T-150K-PF参数

参数
Q值 10@2.52MHz
测试频率 2.52MHz
电感值 15μH
饱和电流(LSAT) -
自谐振频率(SRF) 20MHz
容差 ±10%
直流电阻(DCR) 300mΩ
额定电流 200mA
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NLFC453232T-150K-PF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLFC453232T-150K-PF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLFC453232T-150K-PF NLFC453232T-150K-PF数据手册

NLFC453232T-150K-PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
