VLS4012CX-100M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 990mA 1.3A 10μH 294mΩ ±20% 1515 标准安装,贴片安装 4mm*4mm*1.2mm
供应商型号: 3386949
供应商: element14
标准整包数: 1

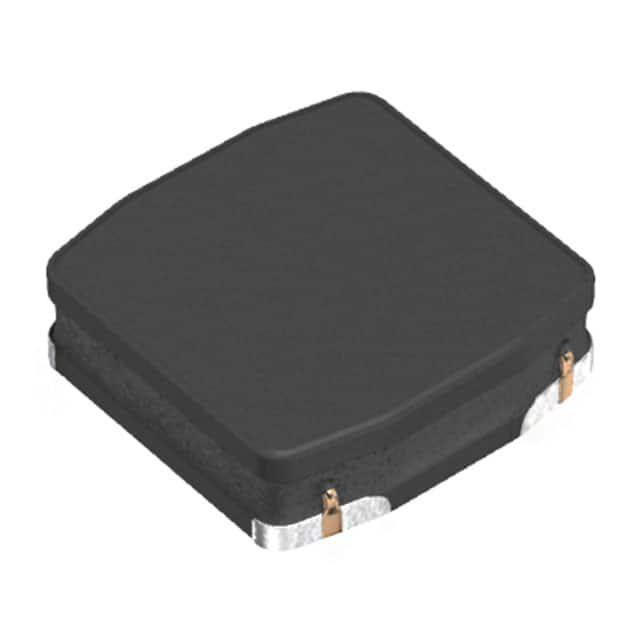

TDK 贴片电感 VLS4012CX-100M-1

VLS4012CX-100M-1概述

    高效功率电感:VLS4012CX-1 系列

    产品简介


    VLS4012CX-1系列是专为电源电路设计的磁屏蔽型绕线电感。采用铁氧体磁性材料制造,具有高效磁屏蔽性能及高密度安装兼容性。此系列电感具备优异的电流承载能力和较低的直流电阻(Rdc),能够在广泛的温度范围内稳定工作,适用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字视频相机(DVC)、数字静态相机(DSC)、便携式显示面板、掌上游戏机、紧凑型电源模块等多种电子设备。

    技术参数


    VLS4012CX-1系列的具体技术规格如下表所示:
    | 序号 | 型号 | 尺寸 | 电感值 (µH) | 电感容差 (%) | 测量频率 (MHz) | 直流电阻 (Ω) max. | 直流电阻 (Ω) typ. | 额定电流 (A) max. | 额定电流 (A) typ. | 饱和电流 (A) max. | 饱和电流 (A) typ. |
    |
    | 1 | VLS4012CX-1R0M-1 | 4.0x4.0x1.2 mm | 1.0 | ±20 | 1 | 0.046 | 0.038 | 2.88 | 3.20 | 3.44 | 3.82 |
    | 2 | VLS4012CX-1R5M-1 | 4.0x4.0x1.2 mm | 1.5 | ±20 | 1 | 0.056 | 0.047 | 2.42 | 2.69 | 3.00 | 3.33 |
    | 3 | VLS4012CX-2R2M-1 | 4.0x4.0x1.2 mm | 2.2 | ±20 | 1 | 0.074 | 0.062 | 2.01 | 2.23 | 2.56 | 2.84 |
    | 4 | VLS4012CX-3R3M-1 | 4.0x4.0x1.2 mm | 3.3 | ±20 | 1 | 0.108 | 0.09 | 1.72 | 1.91 | 2.16 | 2.40 |
    | 5 | VLS4012CX-4R7M-1 | 4.0x4.0x1.2 mm | 4.7 | ±20 | 1 | 0.126 | 0.105 | 1.37 | 1.52 | 1.94 | 2.16 |
    | 6 | VLS4012CX-6R8M-1 | 4.0x4.0x1.2 mm | 6.8 | ±20 | 1 | 0.209 | 0.174 | 1.19 | 1.32 | 1.56 | 1.74 |
    | 7 | VLS4012CX-100M-1 | 4.0x4.0x1.2 mm | 10.0 | ±20 | 1 | 0.294 | 0.245 | 0.99 | 1.10 | 1.30 | 1.45 |
    | 8 | VLS4012CX-150M-1 | 4.0x4.0x1.2 mm | 15.0 | ±20 | 1 | 0.373 | 0.311 | 0.68 | 0.76 | 1.17 | 1.30 |
    | 9 | VLS4012CX-220M-1 | 4.0x4.0x1.2 mm | 22.0 | ±20 | 1 | 0.617 | 0.514 | 0.63 | 0.70 | 0.91 | 1.01 |
    | 10 | VLS4012CX-330M-1 | 4.0x4.0x1.2 mm | 33.0 | ±20 | 1 | 0.876 | 0.73 | 0.50 | 0.55 | 0.74 | 0.82 |
    | 11 | VLS4012CX-470M-1 | 4.0x4.0x1.2 mm | 47.0 | ±20 | 1 | 1.498 | 1.248 | 0.46 | 0.51 | 0.58 | 0.65 |
    | 12 | VLS4012CX-680M-1 | 4.0x4.0x1.2 mm | 68.0 | ±20 | 1 | 1.625 | 1.354 | 0.32 | 0.36 | 0.54 | 0.60 |
    | 13 | VLS4012CX-101M-1 | 4.0x4.0x1.2 mm | 100.0 | ±20 | 1 | 2.938 | 2.448 | 0.30 | 0.33 | 0.43 | 0.48 |

    产品特点和优势


    - 磁屏蔽结构:减少磁场干扰,提高电磁兼容性。
    - 高电流承载能力:通过优化铁氧体芯的设计实现。
    - 低直流电阻:有助于降低发热和功耗。
    - 宽工作温度范围:可承受极端环境条件下的工作需求,适用于各种复杂应用。
    - 符合环保标准:无铅、无卤素,符合RoHS标准。

    应用案例和使用建议


    VLS4012CX-1系列电感广泛应用于智能移动设备、存储设备及消费电子等领域。根据手册中的描述,以下是一些建议:
    - 在设计电路时,确保合理布局电感以避免电磁干扰。
    - 使用焊接前预热工艺,控制温差不超过150°C,以确保良好的焊点质量。
    - 根据实际应用选择合适的电感型号,特别是注意电感饱和电流的选择,避免因过载导致性能下降。

    兼容性和支持


    VLS4012CX-1系列电感与同类产品具有良好的兼容性,适用于多种电子系统。制造商提供了详细的技术支持和维护文档,以帮助客户解决问题并优化使用效果。

    常见问题与解决方案


    1. Q:如何正确储存这些电感?
    - A: 请将产品存放在温度5至30°C、相对湿度10%-75%的环境中,存储期不超过12个月。
    2. Q:如何避免因过热导致损坏?
    - A: 使用时需注意整体和局部的机械应力分布,防止因过度扭曲或紧固螺丝引起的压力造成电感损坏。同时,设计时应考虑电感自加热的影响。
    3. Q:如何处理电感焊接不良问题?
    - A: 焊接过程中需进行充分预热,且焊接温度与芯片温度之差不应超过150°C。

    总结和推荐


    VLS4012CX-1系列电感凭借其卓越的性能和可靠性,在多个领域展现了显著的应用价值。其优越的磁屏蔽结构和高电流承载能力使其成为众多高端电子设备的理想选择。强烈推荐此系列产品用于需要高性能电感的各类应用中。

VLS4012CX-100M-1参数

参数
Q值 -
测试频率 1MHz
电感值 10μH
饱和电流(LSAT) 990mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 294mΩ
额定电流 1.3A
长*宽*高 4mm*4mm*1.2mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS4012CX-100M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS4012CX-100M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS4012CX-100M-1 VLS4012CX-100M-1数据手册

VLS4012CX-100M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.4072
10+ ¥ 1.7034
100+ ¥ 1.4484
500+ ¥ 1.3566
库存: 1840
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.4
