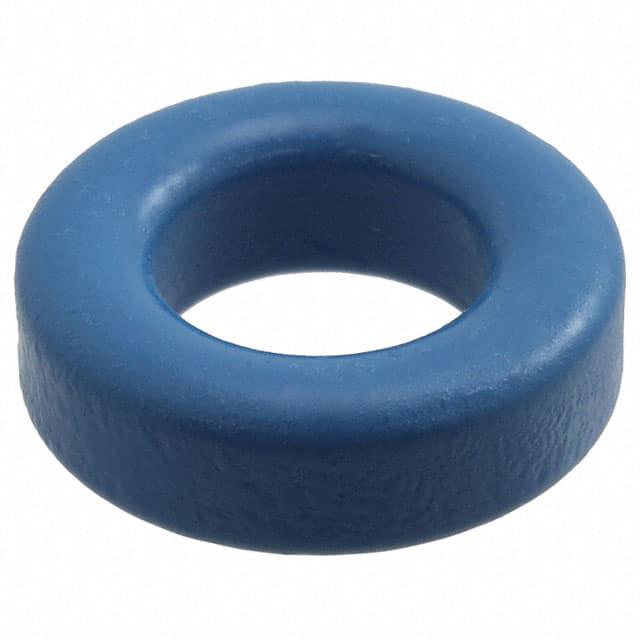

B64290L0743X038

产品分类: 磁芯
厂牌: TDK
产品描述: ±30% 580mm3 36.75mm 10000µi 5.4μH 15.78mm2 Toroid 2.33mm-1 8.9mm(宽度)*5.45mm(高度)
供应商型号: 4153938
供应商: 海外现货
标准整包数: 5
TDK 磁芯 B64290L0743X038

B64290L0743X038概述


    产品简介


    B64290L0743 Ferrite Toroid Core
    B64290L0743是一款由TDK Electronics AG生产的铁氧体磁环。该产品属于铁氧体系列,适用于多种电子设备中的电磁干扰(EMI)滤波和电路保护。铁氧体磁环因其高阻抗特性,广泛应用于电源线和信号线的噪声抑制,特别适合高频应用场合。此外,它们还常用于计算机、通信设备、工业控制系统等领域的滤波器和电感器中。

    技术参数


    - 尺寸:外径(da):15.8 ± 0.38 mm;内径(di):8.9 ± 0.25 mm;高度(Height):4.70 ± 0.13 mm
    - 重量:约2.33克
    - 材料特性:AL值范围:1190 ± 25% nH(未涂层),2320 ± 25% nH(涂层)
    - 磁导率:μi(初始磁导率):1190 ± 25%(未涂层),2320 ± 25%(涂层)
    - 工作频率范围:可达10000 Hz
    - 最大饱和磁通密度:BS:6500 Vs/m²
    - 环境温度范围:标准工作温度范围:-40°C到+85°C

    产品特点和优势


    - 高效的电磁干扰抑制:由于其高阻抗特性,能够在广泛的频率范围内提供有效的噪声抑制。
    - 机械坚固:采用环氧涂层处理,提高了产品在机械应力下的耐久性。
    - 易于集成:适用于各种焊接工艺,可以轻松集成到电路板设计中。
    - 良好的热稳定性:可以在较宽的温度范围内保持稳定的性能。

    应用案例和使用建议


    应用案例
    B64290L0743常用于电源线路和信号线的噪声抑制。例如,在电源适配器中,铁氧体磁环可安装在输入和输出端口以减少电磁干扰。另外,在高频通信设备中,磁环可用于滤波器中以提高信号的纯净度。
    使用建议
    - 在安装过程中需注意机械应力,确保磁环不会因过度的振动或冲击而损坏。
    - 避免长时间的高温焊接过程,以免影响焊接质量和引脚排列。
    - 建议采用软启动绕线方法,以避免破坏磁环的边缘。

    兼容性和支持


    - 兼容性:本产品仅与TDK Electronics AG提供的配件兼容。与其他制造商的产品搭配使用前,需要进行严格的测试。
    - 支持:TDK Electronics AG提供详尽的技术文档和客户服务支持,包括产品规格书、应用指南和故障排除手册。

    常见问题与解决方案


    - 问题1:磁环安装后出现裂纹。
    - 解决方案:检查安装过程中是否施加了过大的机械应力。尽量使用更柔性的安装方法。

    - 问题2:长时间高温焊接导致焊接质量问题。
    - 解决方案:确保焊接过程不超过300°C,避免焊接时间过长。

    - 问题3:铜线绝缘层受损。
    - 解决方案:遵循加工说明,正确处理焊接接头,避免因污染或烧焦导致的焊接问题。

    总结和推荐


    B64290L0743是一款高性能的铁氧体磁环,适用于多种电子设备中的电磁干扰抑制和电路保护。其卓越的电磁屏蔽效果、机械坚固性和易于集成的特点使其成为许多应用的理想选择。尽管在使用过程中需要注意一些机械应力和焊接条件,但总体上,这款产品具有出色的稳定性和可靠性。因此,我们强烈推荐在需要高效电磁干扰抑制的应用中使用此产品。

B64290L0743X038参数

参数
磁路截面积 -
直径 -
容差 ±30%
磁芯材料 Toroid
有效面积(Ae) 15.78mm2
磁体体积 580mm3
磁心因数(ΣI/A) 2.33mm-1
初始磁导率 10000µi
磁路长度 36.75mm
电感系数(AI) 5.4μH
有效磁导率 -
长*宽*高 8.9mm(宽度)*5.45mm(高度)
零件状态 在售
包装方式 盒装
