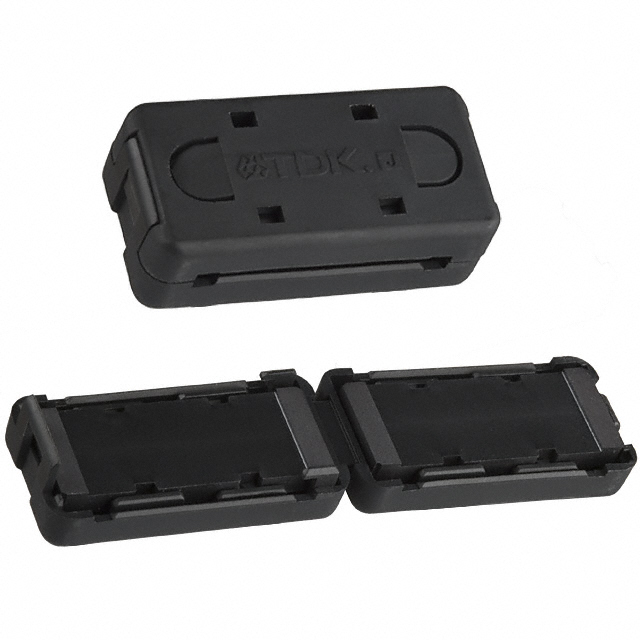

ZCAT3618-2630D

产品分类: 磁芯
厂牌: TDK
产品描述: TDK 扣式磁环 ZCAT系列 26mm孔径
供应商型号: 1301662
供应商: 海外现货
标准整包数: 1
TDK 磁芯 ZCAT3618-2630D

ZCAT3618-2630D概述

    电子元器件产品技术手册:ZCAT系列钳位滤波器

    产品简介


    ZCAT系列钳位滤波器是专为电缆设计的高性能电磁兼容(EMC)组件。这些滤波器采用TDK的独特结构,将铁氧体芯集成在塑料壳体内,使得它们可以方便地安装到接口电缆和电源电缆上,无需切断电缆。这种设计不仅便于安装,还能有效吸收高频噪声,从而降低共模噪声的影响,提高信号质量。ZCAT系列广泛应用于个人电脑、显示器、硬盘驱动器、数字电话、音频设备、电子乐器、视频游戏机、复印机和传真机等领域。

    技术参数


    ZCAT系列钳位滤波器的技术规格如下:
    - 频率范围:10MHz至500MHz
    - 阻抗:最小值(10MHz至100MHz范围内)分别为20Ω、25Ω、30Ω、40Ω、50Ω、60Ω
    - 工作温度范围:-40°C至85°C
    - 尺寸和适用电缆直径:根据不同的型号,尺寸和适用电缆直径有所变化(见下表)
    - 重量:不同型号的重量有所不同,具体数值可参考上表
    - 内部构造:由铁氧体芯和塑料外壳组成,铁氧体芯厚度为2.5mm,塑料外壳厚度为104mm
    | 型号 | 尺寸(mm) | 适用电缆直径(mm) | 阻抗(Ω)(10MHz~100MHz) |
    ||
    | ZCAT1518-0730(-BK) | 22±1 x 18±1 x 7±1 x 15±1 | 7max. | 25 |
    | ZCAT2017-0930(-BK) | 21±1 x 17±1 x 9±1 x 20±1 | 9max. | 20 |
    | ZCAT2032-0930(-BK) | 36±1 x 32±1 x 9±1 x 19.5±1 | 9max. | 50 |

    产品特点和优势


    - 易于安装:采用一体化结构,可通过一次性操作安装在电缆上,无需切割电缆。
    - 高吸收能力:利用铁氧体芯的高频吸收特性,有效地吸收高频噪声。
    - 适应性强:针对不同直径的电缆提供多种型号,以满足各种应用需求。
    - 卓越的信号质量:在保持信号完整性的同时,有效抑制共模噪声。

    应用案例和使用建议


    ZCAT系列钳位滤波器在多个领域都有广泛的应用。例如,在电脑系统中,它们可以安装在电源线和数据线上,以确保系统的稳定运行。对于音频设备,它们可以在音频接口和电源连接处使用,减少干扰噪声。在医疗设备中,这些滤波器可以用于电源线,以防止外部噪声干扰医疗设备的正常工作。此外,它们还可以用于汽车电子系统、家用电器和其他需要电磁兼容性的设备中。
    使用建议:
    - 在安装之前,务必确认所使用的电缆直径与钳位滤波器适配。
    - 确保正确的安装方法,避免强制插拔导致损坏。
    - 存储时请遵循制造商提供的存储条件,以延长使用寿命。

    兼容性和支持


    ZCAT系列钳位滤波器设计适用于各种不同直径的电缆,能够与多种电子设备兼容。制造商提供了详尽的产品文档和技术支持服务,包括交付规格书、安全提示和存储条件,以便用户正确且安全地使用这些产品。如果在使用过程中遇到任何问题,建议及时联系制造商寻求技术支持。

    常见问题与解决方案


    1. 问题:如何判断钳位滤波器是否安装正确?
    - 解答:检查钳位滤波器是否牢固安装,且与电缆紧密贴合。必要时,可借助专业工具进行检测。
    2. 问题:存储期间应注意哪些事项?
    - 解答:存储温度应在5°C至40°C之间,湿度不超过75%RH。避免存放在含有腐蚀性气体的环境中。
    3. 问题:如何处理掉落或受到机械冲击的钳位滤波器?
    - 解答:轻微的冲击可能会影响其性能,建议进行额外测试以确认其工作状态。

    总结和推荐


    ZCAT系列钳位滤波器凭借其简便的安装方式、高效的噪声吸收能力和广泛的应用范围,成为了一款非常实用的EMC组件。它的多功能性和稳定性使其适用于众多领域的电子产品。如果您正在寻找一种可靠的解决方案来提升设备的电磁兼容性,ZCAT系列钳位滤波器无疑是您的理想选择。因此,我们强烈推荐使用这一系列产品。

ZCAT3618-2630D参数

参数
磁心因数(ΣI/A) -
有效面积(Ae) -
电感系数(AI) -
磁路长度 -
磁体体积 -
磁芯材料 30
有效磁导率 -
磁路截面积 -
直径 -
初始磁导率 -
容差 -
长*宽*高 17.5mm*35.5mm*11.5mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装
