首页  >  产品百科  >  B66389G0000X127

B66389G0000X127

产品分类: 磁芯
厂牌: TDK
产品描述: E 36mm*11.5mm*18mm
供应商型号: 495-76720-ND
供应商: Digi-Key
标准整包数: 1

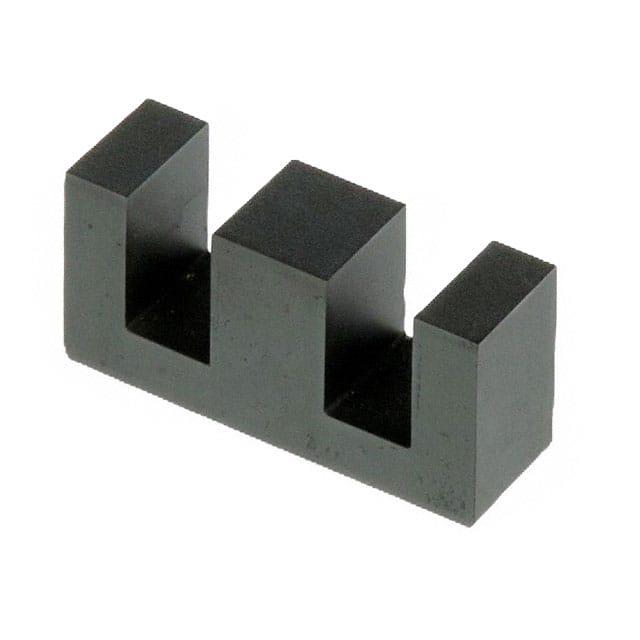

TDK 磁芯 B66389G0000X127

B66389G0000X127概述

    高质量文章:电子元器件产品技术手册

    产品简介


    本手册介绍的产品为TDK Electronics生产的铁氧体磁芯及其配件(型号系列:B66389 和 B66390)。这些磁芯主要用于电子电路设计中的电感和变压器制造。它们具有高初始磁导率和低损耗的特点,适用于多种高频应用场合,如电源转换器、滤波器和通信设备等。这些产品以优异的性能和可靠性著称,在电力电子领域拥有广泛的应用前景。

    技术参数


    以下是该铁氧体磁芯的关键技术参数:
    | 参数 | 值 | 单位 |
    |
    | 最大有效磁导率μe | 1550至1680(随温度变化) | (无单位) |
    | 最小有效磁导率μe | 96至160(随温度变化) | (无单位) |
    | 额定空气间隙g | 0.5±0.05至1.0±0.05 mm | mm |
    | AL值(无气隙) | 2900±30% nH | nH |
    | 工作频率范围 | 25 kHz至100 kHz | Hz |
    | 额定工作温度范围 | -40°C至+100°C | °C |
    | 质量 | 约50克/套 | g |

    产品特点和优势


    1. 高性能磁导率:材料的磁导率在宽温范围内稳定,能够适应不同工作条件下的需求。
    2. 优化的AL值:通过调整空气间隙,提供不同的AL值以满足各种设计要求。
    3. 优异的耐热性:采用耐高温材料(最大工作温度155°C),确保长期运行稳定性。
    4. 卓越的机械强度:虽然为陶瓷材质,但具备良好的抗裂性和抗冲击能力。
    5. 设计灵活性:提供多种空气间隙和材料选择,适合定制化应用需求。

    应用案例和使用建议


    这些磁芯在高频电感器、滤波器、逆变器等场景中表现优异。例如,在一个典型的开关电源应用中,利用这些磁芯可实现更高的效率和更低的损耗。
    使用建议:
    - 确保绕线工艺轻柔,避免对磁芯边缘造成损伤。
    - 控制焊接时间,避免因过长的高温焊接导致引脚变形。
    - 在钻孔时考虑公差要求,适当增加孔径以防止安装过程中出现问题。

    兼容性和支持


    这些磁芯设计时充分考虑了与自身及其他TDK产品的一致性,因此可确保最佳性能和兼容性。此外,TDK提供了详尽的技术支持,包括在线文档和客户服务热线,以帮助用户解决使用过程中的任何问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 磁芯出现裂纹 | 检查安装工艺是否符合标准,避免冲击。 |
    | 焊接后引脚位置异常 | 调整焊接温度和时间至推荐值。 |
    | 无法达到预期电感值 | 检查是否正确设置了空气间隙和匝数。 |

    总结和推荐


    总体而言,B66389/B66390系列铁氧体磁芯是一款高性能、高可靠性的产品,特别适合需要高磁导率和宽温区工作的应用。其灵活的设计和优质的制造工艺使其在市场上极具竞争力。如果您正在寻找一款能够满足严格设计要求的磁芯,这一系列产品无疑是一个值得信赖的选择。
    推荐等级:⭐️⭐️⭐️⭐️⭐️
    结论:我们强烈推荐此产品给需要高性能磁芯的设计师和工程师。其卓越的性能和广泛的适用性,使其成为众多工业和消费电子领域的理想选择。

B66389G0000X127参数

参数
有效面积(Ae) -
磁心因数(ΣI/A) -
磁体体积 -
直径 -
磁芯材料 E
磁路长度 -
容差 -
电感系数(AI) -
初始磁导率 -
有效磁导率 -
磁路截面积 -
长*宽*高 36mm*11.5mm*18mm
零件状态 在售
包装方式 盒装

B66389G0000X127厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B66389G0000X127数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B66389G0000X127 B66389G0000X127数据手册

B66389G0000X127封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2292 ¥ 27.2867
10+ $ 2.2183 ¥ 18.7448
25+ $ 1.8857 ¥ 15.934
50+ $ 1.5943 ¥ 13.3425
100+ $ 1.3883 ¥ 11.6183
420+ $ 1.3326 ¥ 11.1525
库存: 413
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.28
