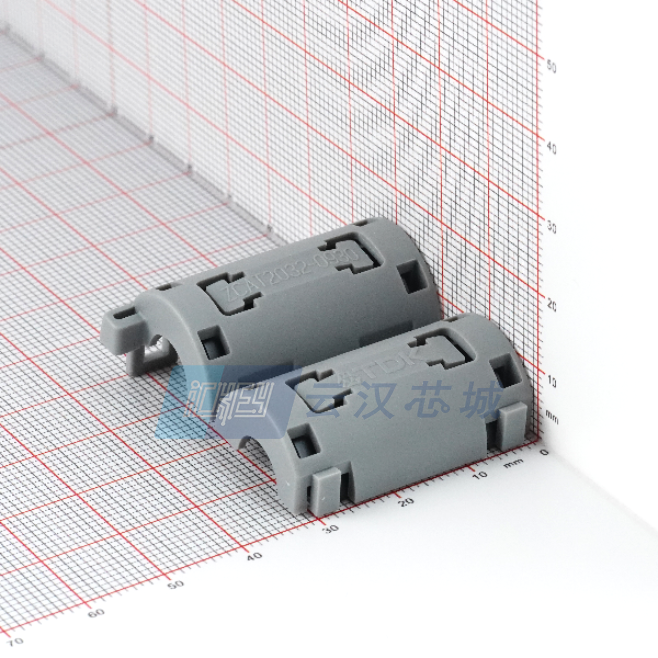

ZCAT2032-0930

产品分类: 其他滤波器
厂牌: TDK
产品描述:
供应商型号: 31M-ZCAT2032-0930
供应商: 云汉优选
标准整包数: 1
TDK 其他滤波器 ZCAT2032-0930

ZCAT2032-0930概述

    ZCAT系列钳位滤波器

    产品简介


    ZCAT系列钳位滤波器是专为各类电缆线设计的EMC(电磁兼容性)组件。这些滤波器以其独特的设计——塑料外壳和铁素体磁芯一体化结构——在市场上脱颖而出。该系列产品具有优越的高频噪音吸收能力,可以有效地降低共模噪音,且不会对信号品质产生影响。适用于电脑、文字处理机、显示屏、HDD、数字电话、音响设备、电子乐器、TV游戏、复印机、传真等多种电子设备。

    技术参数


    ZCAT系列滤波器的各项技术参数如下表所示:
    | 型号 | 额定阻抗 (Ω) (10至100 MHz) | 额定阻抗 (Ω) (100至500 MHz) | 尺寸 (mm) | 适用电缆外径 (mm) | 重量 (g) | 工作温度范围 (°C) |
    ||
    | ZCAT1518-0730(-BK)| 25 | 50 | 22±1 x 18±1 x 7±1 x 15±1 | 7max | 6 | -40 to 85 |
    | ZCAT2017-0930(-BK)| 20 | 50 | 21±1 x 17±1 x 9±1 x 20±1 | 9max | 11 | -40 to 85 |
    | ZCAT2032-0930(-BK)| 50 | 100 | 36±1 x 32±1 x 9±1 x 19.5±1 | 9max | 21 | -40 to 85 |
    | ZCAT2132-1130(-BK)| 40 | 80 | 36±1 x 32±1 x 11±1 x 20.5±1 | 11max | 22 | -40 to 85 |
    其他类型的ZCAT-A, ZCAT-B, ZCAT-D, ZCAT-DT和ZCATD也提供了类似的阻抗值、尺寸和重量规格,具体参数根据不同的型号略有差异。

    产品特点和优势


    - 集成化设计:一体式的塑料外壳与铁素体磁芯结构简化了安装过程,无需切断电缆即可完成安装。
    - 高频噪音吸收:铁素体磁芯具备卓越的高频吸收性能,能有效抑制噪音。
    - 共模噪音消除:在不影响信号质量的前提下解决共模噪音问题。
    - 广泛的应用范围:针对不同尺寸的电缆提供多个型号,覆盖多种电子设备的应用需求。

    应用案例和使用建议


    在实际应用中,ZCAT系列钳位滤波器常用于笔记本电脑、平板电脑、显示器和家用电器等产品中。为了更好地利用这些滤波器,建议:
    - 在进行安装之前,仔细检查电缆的外径和内径,确保选择合适的型号。
    - 在高湿度环境中使用时,应注意保持产品干燥,避免因水分侵入导致短路或其他问题。

    兼容性和支持


    ZCAT系列钳位滤波器设计通用,可以与其他兼容尺寸的电缆和设备结合使用。制造商提供了详细的采购规格书,其中包括产品详细特性和规格,以便用户深入了解产品性能。厂商还提供相应的技术支持和售后服务,以确保用户的使用体验。

    常见问题与解决方案


    - Q: 产品无法正常工作。
    - A: 首先检查是否已正确安装,然后检查是否使用了正确的电缆型号。如果问题依旧存在,请联系技术支持团队获取帮助。
    - Q: 安装过程中容易损坏产品。
    - A: 确保在安装过程中轻拿轻放,避免用力过猛。在安装之前检查产品是否有明显的损伤。

    总结和推荐


    ZCAT系列钳位滤波器凭借其出色的高频噪音吸收能力和简易的安装方式,成为市场上备受青睐的产品之一。尤其适用于对电磁干扰敏感的应用场景。鉴于其出色的性能和可靠性,我们强烈推荐使用这款产品,特别是在需要高效电磁兼容性解决方案的场合。

ZCAT2032-0930参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 36mm(长度)*9.1mm(高度)
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 盒装,散装,卷带包装

ZCAT2032-0930厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT2032-0930数据手册

厂牌 PDF简要描述 下载
TDK 其他滤波器 TDK ZCAT2032-0930 ZCAT2032-0930数据手册

ZCAT2032-0930封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5
10+ ¥ 4.16
30+ ¥ 3.99
100+ ¥ 3.2
420+ ¥ 2.88
库存: 1367
起订量: 1 增量: 420
交货地:
最小起订量为:1
合计: ¥ 5
