首页  >  产品百科  >  HF30ACC321611-T

HF30ACC321611-T

产品分类: 磁珠
厂牌: TDK
产品描述: 1.5A 19Ω@100MHz 40mΩ 1206 贴片安装 3.2mm*1.6mm*1.3mm
供应商型号: 445-6165-2-ND
供应商: Digi-Key
标准整包数: 1

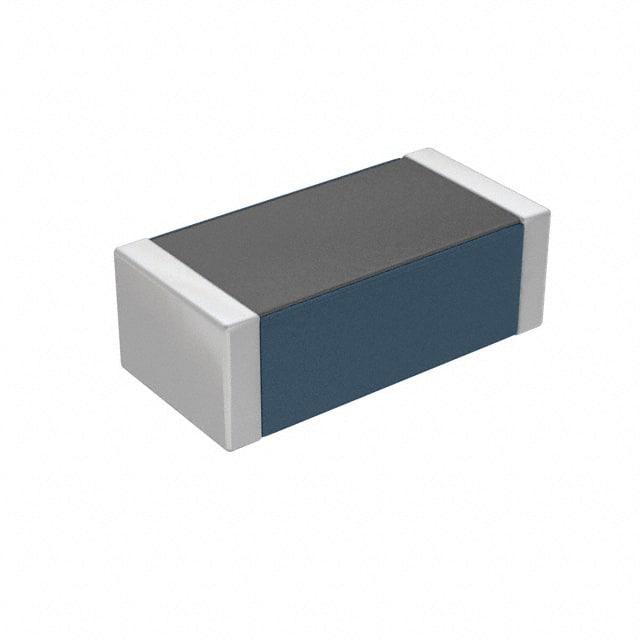

TDK 磁珠 HF30ACC321611-T

HF30ACC321611-T概述

    电子元器件产品技术手册解析:HFxxACC3216系列芯片电感

    1. 产品简介


    HFxxACC3216系列芯片电感属于电磁兼容性(EMC)组件,主要用于电源线上的噪声抑制。这类芯片电感特别适用于数字单反相机(DSC)、数码摄像机(DVC)、个人电脑(PC)、电视(TV)、打印机、游戏机、智能电网、无线基站、工业设备等多种电子设备中,提供有效的电源线噪声去除解决方案。

    2. 技术参数


    HFxxACC3216系列芯片电感的主要技术参数如下:
    | 参数 | 规格 |

    | 尺寸 | 3.2mm x 1.6mm x 1.1mm |
    | 操作温度范围 | -40°C 至 +125°C |
    | 存储温度范围 | -40°C 至 +125°C |
    | 包装数量 | 每盘2000个 |
    | 单件重量 | 22mg |
    | 阻抗 @ 100MHz | 26Ω ±25% |
    | 直流电阻 | ≤0.04Ω |
    | 额定电流 | 1.5A |
    这些参数确保了芯片电感在不同条件下的稳定性和可靠性。

    3. 产品特点和优势


    HFxxACC3216系列芯片电感的主要优势包括:
    - 多材料设计:通过三种不同特性的材料实现多种频率特性。
    - 无方向性:安装时无需考虑方向,简化了装配过程。
    - 低直流电阻:提高效率,减少功率损耗。
    - 高耐热性:能够在广泛的温度范围内正常工作。
    - 符合RoHS标准:无卤素,环保友好。
    这些特点使得HFxxACC3216系列在众多应用场合中表现出色,具有很高的市场竞争力。

    4. 应用案例和使用建议


    HFxxACC3216系列芯片电感广泛应用于消费电子、电信设备、家用电器等领域。在实际使用过程中,需要注意以下几点:
    - 安装前预热:确保在焊接前对元件进行预热,温度差异不超过150°C。
    - 热设计考量:考虑到自加热现象,设计电路板时要确保有足够的热容。
    - 静电保护:在处理过程中佩戴防静电手环,以避免静电损害。
    这些措施有助于保证产品的长期可靠性和稳定性。

    5. 兼容性和支持


    HFxxACC3216系列芯片电感与大多数现代电路板兼容,可与其他电子元器件配合使用。制造商提供了详细的交付规格和技术支持,确保用户能够顺利安装和使用该产品。

    6. 常见问题与解决方案


    以下是用户在使用HFxxACC3216系列芯片电感时可能会遇到的一些问题及其解决方法:
    - 焊接问题:预热不足导致焊接不良。解决方法:严格按照推荐的回流焊曲线操作。
    - 热膨胀不匹配:焊接后出现裂缝。解决方法:确保印刷电路板的设计能够承受焊接后的热应力。
    - 静电放电:在操作过程中损坏元件。解决方法:佩戴防静电手环。
    通过遵循这些建议,可以有效避免上述问题的发生。

    7. 总结和推荐


    HFxxACC3216系列芯片电感是一款高性能的噪声抑制元件,适合在多种电子设备中使用。其优秀的电气特性、耐用性和兼容性使其在市场上具有显著的竞争优势。推荐在需要高可靠性噪声抑制的场合使用此产品。
    综上所述,HFxxACC3216系列芯片电感是市场上的一款优质选择,尤其适用于各种需要电源线噪声抑制的应用场景。

HF30ACC321611-T参数

参数
阻抗@频率 19Ω@100MHz
直流电阻(DCR) 40mΩ
额定电流 1.5A
长*宽*高 3.2mm*1.6mm*1.3mm
通用封装 1206
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

HF30ACC321611-T厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

HF30ACC321611-T数据手册

厂牌 PDF简要描述 下载
TDK 磁珠 TDK HF30ACC321611-T HF30ACC321611-T数据手册

HF30ACC321611-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
