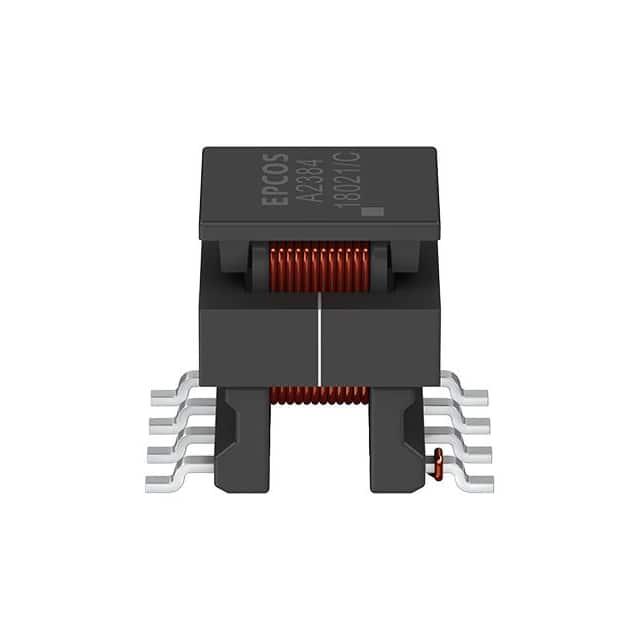

B78307A2385A003

产品分类: 开关变压器
厂牌: TDK
产品描述: SMD Gullwing Pin Transformer
供应商型号: 3580464
供应商: 海外现货
标准整包数: 1
TDK 开关变压器 B78307A2385A003

B78307A2385A003概述

    # 技术手册:TDK SMD Transformers E10 EM Series B78307AA003

    产品简介


    TDK SMD变压器E10 EM系列B78307AA003是一款专为高可靠性应用设计的表面贴装式变压器。该变压器采用铁氧体核心MnZn材料制造,具备高电压绝缘能力、宽温度范围及高可靠性。主要应用于隔离式DC/DC转换器(桥接和飞跨拓扑)、栅极驱动电路(如1DE020I12FA)和数字隔离器IC(如Si88xx)。本产品的独特设计使其成为各种工业控制和电力系统中的理想选择。

    技术参数


    - 高度: 最大11.35毫米
    - 认证标准: 符合IEC 61558-1、2-161、61800-5-11、IEC 60664-1、IEC 60664-2和UL1446 class 155(F)
    - 工作温度范围: -40°C 至 +150°C
    - 重量: 约2克
    - 绝缘特性:
    - N1 / N2 爬电距离 ≥ 6 mm,间隙 ≥ 5.5 mm(累计)
    - [N1, N2] / [核心] 爬电距离 ≥ 3 mm,间隙 ≥ 2.75 mm
    - 顶部表面 / 核心爬电距离和间隙 ≥ 2 mm
    - 电压测试: 高压测试AC N1 / N2 3000 V AC (50 Hz, 1 s),高压类型测试AC N1 / N2 3750 V AC (50 Hz, 60 s)
    - 频率范围: 典型操作频率100至500 kHz(典型值)

    产品特点和优势


    - 高可靠性: 产品通过AEC-Q200认证,确保其在极端条件下的稳定性和可靠性。
    - 宽温度范围: 工作温度范围高达+150°C,适用于各种恶劣环境。
    - 紧凑设计: 高度仅11.35毫米,适用于空间受限的应用场景。
    - 多重绝缘保护: 满足严格的安全标准,确保长期使用时的安全性。
    - 环保: 符合RoHS标准,无铅无卤素,环保友好。

    应用案例和使用建议


    应用案例
    - 隔离式DC/DC转换器: 在需要电气隔离的电源系统中使用,提高系统的安全性。
    - 栅极驱动电路: 用于IGBT驱动器,实现高效稳定的电力转换。
    - 数字隔离器IC: 在需要信号隔离的场合下,提供高精度的信号传输。
    使用建议
    - 焊接条件: 确保焊接温度在JEDEC J-STD-020D规定的范围内。
    - 清洗处理: 在清洗过程中注意避免对线圈和塑料材料造成损坏。
    - 填充材料: 使用填充材料前需检查其是否会影响产品的电气性能。

    兼容性和支持


    该产品可以与其他标准电子元件兼容。厂商提供全面的技术支持和维护服务,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题1: 高压测试不通过
    - 解决办法: 检查接线是否正确,确保电压不超过额定值。
    - 问题2: 温度范围过窄
    - 解决办法: 确保使用环境温度在-40°C至+150°C范围内。
    - 问题3: 绝缘失效
    - 解决办法: 定期检查绝缘材料的状态,必要时更换。

    总结和推荐


    TDK SMD变压器E10 EM系列B78307AA003是一款高可靠性的电子元件,具有优异的电气性能和广泛的适用性。它的设计满足多种应用需求,特别适合于工业控制和电力系统。总体而言,强烈推荐在需要高可靠性和宽温范围的项目中使用此产品。

B78307A2385A003参数

参数
频率范围 -
初级电压 -
次级电压 -
绝缘电压 -
长*宽*高 11.7mm*9.33mm*11.35mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
