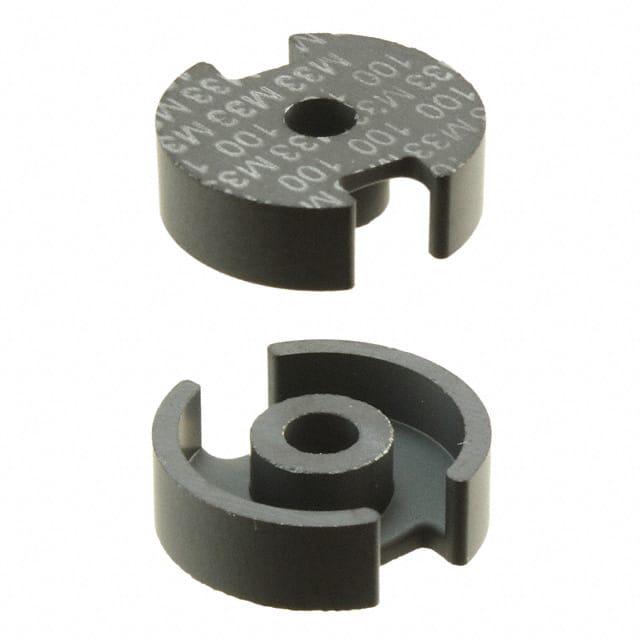

B65541T0100A033

产品分类: 磁芯
厂牌: TDK
产品描述: ±3% 20mm2 500mm3 20mm 750µi 100nH 64μe 25mm2 14.3mm M33 0.8mm-1 3mm(宽度)*4.25mm(高度)
供应商型号: 4167321
供应商: 海外现货
标准整包数: 1
TDK 磁芯 B65541T0100A033

B65541T0100A033概述

    # Ferrite Core and Accessories: Technical Overview

    产品简介


    TDK Electronics AG 的 B65541、B65542、B65545 和 B65549 系列产品是一套专为印刷电路板设计的铁氧体磁芯及其配件。这些组件主要用于提高电磁设备的性能,尤其是在高频率和高电流密度的应用中。这类磁芯广泛应用于各种工业设备、通信系统、电源管理以及汽车电子等领域。

    技术参数


    基本参数
    - 尺寸:P 14 × 8
    - 重量:约3.2 - 3.5克(每套)
    - 材料:N30, N48, M33, K1等不同材料,每种材料具有不同的AL值和μe值。
    - 温度范围:最高操作温度 +155°C(见绝缘等级)
    磁学特性
    - 带气隙:AL值范围从3.5 nH到159 nH不等,具体值取决于材料和气隙设置。
    - 无气隙:AL值范围从64 nH到4600 nH不等。
    - 中心孔:具备或不具备中心孔的设计选项。
    组装及加工
    - 组装方式:适用于嵌入式安装。
    - 加工注意事项:需要遵循特定的绕线和焊接流程以确保最佳性能和可靠性。

    产品特点和优势


    - 多功能性:多种材料和AL值选择,满足不同应用场景的需求。
    - 高效能:高初始磁导率和较低的磁滞损耗,适合高频应用。
    - 耐用性:陶瓷材料耐高温、抗冲击,适用于恶劣环境。
    - 兼容性强:设计时考虑与其他TDK电子产品的兼容性,提供更好的集成度。

    应用案例和使用建议


    应用案例
    这些铁氧体磁芯及其配件广泛应用于印刷电路板(PCB)上,可以用于制造变压器、滤波器和电感器等关键部件,特别是在那些需要高频率响应和精确阻抗匹配的应用场景中。
    使用建议
    - 绕线过程:绕线开始时应保持柔和,避免损坏边缘。
    - 焊接工艺:建议采用IEC标准进行焊接,避免过长的焊接时间和过高温度。
    - 钻孔精度:确保孔直径足够大以适应制造公差,避免装配时出现问题。

    兼容性和支持


    这些铁氧体配件仅与TDK自家的磁芯兼容。其他品牌的磁芯或配件可能无法与其配套使用。建议在组合不同品牌产品前进行测试。厂商提供技术支持和维护服务,具体信息可参阅相关文档。

    常见问题与解决方案


    问题一:绕线时易损坏磁芯边缘
    解决方案:绕线过程中施加力度要适中,最好采用专门工具以减轻压力。
    问题二:高温焊接导致变形
    解决方案:严格按照制造商建议的温度和时间进行焊接,建议使用适当的散热装置。
    问题三:装配时定位不准
    解决方案:确保钻孔直径和位置符合要求,允许一定的公差范围,以保证最终装配效果。

    总结和推荐


    综上所述,TDK Electronics AG 的 B65541 至 B65549 系列铁氧体磁芯及其配件是一套高品质、多功能的产品,适用于广泛的电子设备制造需求。鉴于其高性能和可靠性,强烈推荐在需要高精度和稳定性的应用中使用。无论是工程师还是采购人员,都应该将这套产品作为优先考虑的对象。

B65541T0100A033参数

参数
磁芯材料 M33
电感系数(AI) 100nH
初始磁导率 750µi
有效面积(Ae) 25mm2
磁心因数(ΣI/A) 0.8mm-1
磁路截面积 20mm2
磁路长度 20mm
有效磁导率 64μe
容差 ±3%
直径 14.3mm
磁体体积 500mm3
长*宽*高 3mm(宽度)*4.25mm(高度)
零件状态 在售
包装方式 盒装

B65541T0100A033厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。
