首页  >  产品百科  >  B82144F2222K000

B82144F2222K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 140MHz 6A 3.65A 60@2.52MHz 2.2μH 55mΩ ±10% 通孔安装 9.2mm(长度)*11.5mm(宽度)
供应商型号: 871-B82144F2222K000
供应商: Mouser
标准整包数: 1

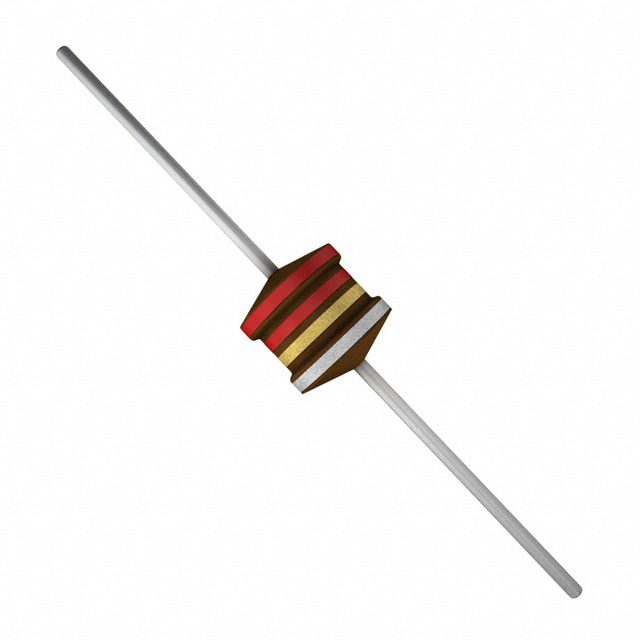

TDK 贴片电感 B82144F2222K000

B82144F2222K000概述


    产品简介


    本产品为电感器系列,属于RF扼流圈(LBC+系列),型号为B82144F2。这些电感器主要用于射频信号处理,包括滤波、阻隔和干扰抑制。它们广泛应用于电信、LED照明、节能灯、娱乐电子产品等领域。

    技术参数


    - 标称电感量:1 μH至470 μH
    - 标称电流:600 mA至4450 mA
    - 额定温度:+40 °C
    - 最大允许直流电流:取决于+40 °C额定温度和组件温度最大值为+125°C
    - 饱和电流:在+20 °C时,最大允许直流电流导致电感量下降约10%
    - 直流电阻:在+20 °C时的最大值
    - 谐振频率:最小值,在+20 °C时测量
    - 引脚焊接性:符合Sn95.5Ag3.8Cu0.7标准
    - 抗焊接热冲击性:通过IEC 60068-2-20测试Tb
    - 引脚拉力强度:≥ 20 N(通过IEC 60068-2-21测试Ua)
    - 气候类别:55/125/56(通过IEC 60068-1)
    - 存储条件:裸装 -25 °C ... +40 °C,≤ 75% RH;已安装 -55 °C ... +125 °C
    - 重量:约0.95 g

    产品特点和优势


    - 高标称电流:能够承受高达4450 mA的直流电流
    - 高饱和度行为:在+20 °C时电感量下降约10%
    - 适合波峰焊接:RoHS兼容
    - 耐用性强:采用大磁芯,防燃漆涂层,非漆化引线,耐高温

    应用案例和使用建议


    应用案例:
    - DC-DC转换器:用于转换电压,如电信设备中的电源转换
    - 滤波器:用于过滤供应电压中的噪声,提高电路稳定性
    - RF阻断和滤波:用于射频信号处理
    使用建议:
    - 在进行波峰焊接时,要特别注意焊锡温度,确保不超过规定的范围。
    - 存储时需注意湿度,避免过高湿度对产品造成损害。
    - 当需要将产品浸渍在清洗溶液中时,应检查溶液是否会损坏电线绝缘材料或任何塑料部分。

    兼容性和支持


    该产品可以与其他符合标准的电子元器件和设备兼容,适用于各种电路板设计。制造商提供了详细的安装和维护指导,以确保产品的长期稳定运行。具体技术支持和维护信息可以通过制造商官网获得。

    常见问题与解决方案


    1. 问题:产品在焊接过程中出现裂纹
    - 解决方案:遵循正确的焊接温度和时间要求,选择合适的焊接材料。
    2. 问题:产品在长时间使用后失效
    - 解决方案:定期检查并更换老化的电感器,确保电路中的其他元器件也处于良好状态。
    3. 问题:产品在潮湿环境中无法正常工作
    - 解决方案:确保产品存放在适当的存储条件下,避免过度湿度。

    总结和推荐


    综上所述,B82144F2型电感器是一款高性能、高可靠性的RF扼流圈,适用于多种应用场景。其高标称电流、高饱和度行为和良好的耐久性使其在市场上具有较高的竞争力。对于需要高性能射频信号处理的应用,我们强烈推荐使用此产品。

B82144F2222K000参数

参数
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 6A
自谐振频率(SRF) 140MHz
容差 ±10%
直流电阻(DCR) 55mΩ
额定电流 3.65A
Q值 60@2.52MHz
长*宽*高 9.2mm(长度)*11.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B82144F2222K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82144F2222K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82144F2222K000 B82144F2222K000数据手册

B82144F2222K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.575 ¥ 4.8588
10+ $ 0.4773 ¥ 4.0328
25+ $ 0.4163 ¥ 3.5177
100+ $ 0.3751 ¥ 3.1696
250+ $ 0.3278 ¥ 2.7699
1000+ $ 0.2549 ¥ 2.1537
1500+ $ 0.2538 ¥ 2.1446
9000+ $ 0.2237 ¥ 1.8898
19500+ $ 0.2216 ¥ 1.8721
库存: 2937
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.85
