B62152A0004X001

产品分类: 磁芯
厂牌: TDK
产品描述: ±30% 435mm3 15.3mm 80µi 190nH 28.4mm2 K1 0.54mm-1 14.5mm*8.5mm*8.3mm
供应商型号: UA-B62152A0004X001
供应商: 海外现货
标准整包数: 1

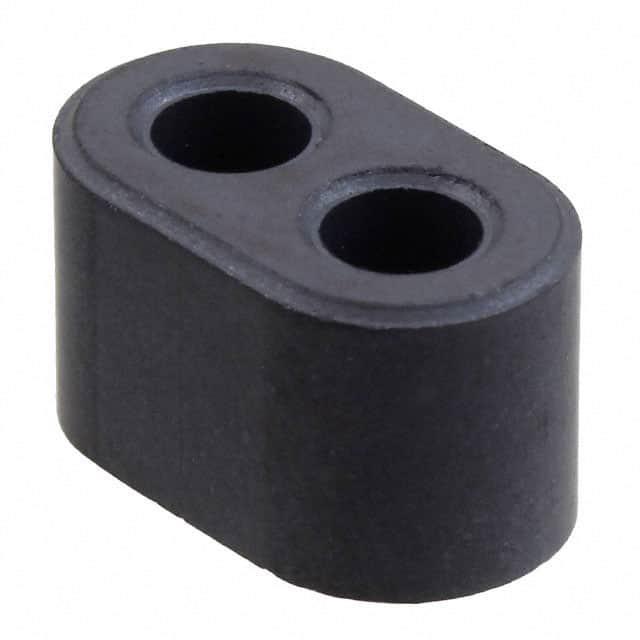

TDK 磁芯 B62152A0004X001

B62152A0004X001概述

    双孔磁芯(B62152)技术手册

    产品简介


    B62152双孔磁芯是TDK公司设计和生产的一种磁性材料,主要用于宽带变压器的应用,尤其适用于高频场合。这些磁芯采用SIFERRIT材料制造,具有两种不同的材料选项:N30和K1。N30材料适合低频和脉冲应用,而K1材料则适用于匹配变压器和平衡变压器(Balun),频率可达约250 MHz。它们通常用于天线馈线或甚高频(VHF)和电视接收机的输入电路中。

    技术参数


    - 材料及型号:B62152双孔磁芯系列,使用SIFERRIT材料N30和K1。
    - 尺寸(无涂层):
    - 高度 (h):14.5 – 1.0 mm 到 2.0 – 0.2 mm。
    - 宽度 (b):14.50 – 1.0 mm 到 3.60 – 0.3 mm。
    - 长度 (a):8.5 – 0.5 mm 到 2.1 – 0.3 mm。
    - 内径 (d):3.4 + 0.60 mm 到 0.8 + 0.15 mm。
    - 重量:
    - 范围:0.1 g 至 4.0 g。
    - 有效磁路长度 (Le):15.3 mm 到 3.7 mm。
    - 有效截面积 (Ae):49.7 mm² 到 2.1 mm²。
    - 体积 (Ve):760 mm³ 到 6.3 mm³。
    - 最大电感 (AL值):
    - K1材料:330 nH 到 42 nH。
    - N30材料:10000 nH 到 1600 nH。
    - 涂覆层厚度:涂层后磁芯的最大高度 (h) 增加到 14.55 mm 到 3.65 mm,其他尺寸相应增加。

    产品特点和优势


    - 高饱和磁通密度:N30材料非常适合低频和脉冲应用,提供了良好的稳定性。
    - 宽广的频率范围:K1材料在高达250 MHz的范围内表现出色,适合匹配变压器和平衡变压器。
    - 可靠性强:尽管在高磁场条件下材料特性可能发生变化,但磁芯仍能保持稳定运行。
    - 兼容性良好:适用于各种天线和VHF/TV接收机的输入电路。

    应用案例和使用建议


    - 应用示例:B62152磁芯广泛应用于天线馈线和VHF/TV接收机的输入电路,尤其适合需要高性能变压器的应用。
    - 使用建议:安装过程中需注意机械应力的影响,避免过高温度下的长时间焊接以防止损坏。正确处理线圈开始部分的缠绕,避免强力拉扯导致磁芯损坏。建议遵循处理说明中的指导,确保焊接质量和绝缘性。

    兼容性和支持


    - 兼容性:磁芯和附件仅与TDK公司的其他产品兼容。使用第三方配件可能导致问题。
    - 技术支持:如有疑问或需要支持,建议联系TDK的销售和支持部门。

    常见问题与解决方案


    - 问题1:如何处理焊接时高温造成的损坏?
    - 解决方案:避免焊接时间过长,控制温度不超过300°C,减少机械应力。
    - 问题2:磁芯在高磁场下特性变化怎么办?
    - 解决方案:尽量选择非永久性改变特性的材料,如K1。使用较低的直流磁通密度以减小影响。

    总结和推荐


    B62152双孔磁芯是一种高性能的磁性材料,适用于多种高频和低频应用。其独特的设计和可靠的性能使其成为变压器和相关电子设备的理想选择。推荐在涉及天线馈线和VHF/TV接收机输入电路的应用中使用。由于其强大的兼容性和技术优势,TDK B62152磁芯在相关领域的应用前景十分广阔。

B62152A0004X001参数

参数
有效面积(Ae) 28.4mm2
磁芯材料 K1
容差 ±30%
有效磁导率 -
磁心因数(ΣI/A) 0.54mm-1
磁体体积 435mm3
电感系数(AI) 190nH
初始磁导率 80µi
磁路长度 15.3mm
磁路截面积 -
直径 -
长*宽*高 14.5mm*8.5mm*8.3mm
零件状态 在售
包装方式 散装

B62152A0004X001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B62152A0004X001数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B62152A0004X001 B62152A0004X001数据手册

B62152A0004X001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.625 ¥ 14.7069
96+ $ 1.6 ¥ 14.4806
280+ $ 1.55 ¥ 14.0281
699+ $ 1.4625 ¥ 13.2363
10000+ $ 1.11 ¥ 10.0459
50000+ $ 0.935 ¥ 8.4621
库存: 149
起订量: 72 增量: 1000
