B82453C0270A000

产品分类: 天线
厂牌: TDK
产品描述: 92Ω,95Ω,250Ω 贴片安装 12.7mm(长度)*3.6mm(高度)
供应商型号: 495-76081-2-ND
供应商: Digi-Key
标准整包数: 900

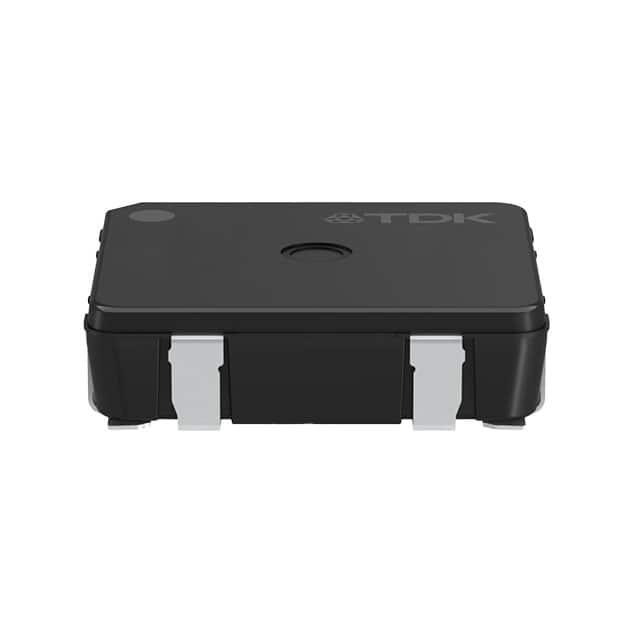

TDK 天线 B82453C0270A000

B82453C0270A000概述


    产品简介


    本产品为TDK Electronics AG生产的B82453C系列电感器,属于3D转接器线圈。这些电感器广泛应用于汽车被动进入及启动系统(PEPS),主要用于LF天线线圈的设计。尺寸为11.5 mm x 12.5 mm x 3.6 mm,适合多种高精度应用场合。

    技术参数


    - 额定电感量: 4.75 mH 至 13.2 mH
    - 灵敏度: 45 mV/μT 至 83 mV/μT
    - 工作频率: 125 kHz
    - 电阻: ≤ 190 欧姆 (取决于不同型号)
    - 引脚材料: 铜锡合金(CuSn4)
    - 包装形式: 24毫米泡罩带,缠绕在330毫米卷盘上,每卷装900个
    - 兼容性: 符合无铅回流焊接标准(JEDEC J-STD 020E)

    产品特点和优势


    1. 远距离接收能力: 在125 kHz频率下具有较长的接收距离。
    2. 符合AEC-Q200认证: 高质量保证,适用于车载环境。
    3. 全向灵敏度: X/Y/Z轴方向上的高灵敏度确保在任意方向都能有效工作。
    4. 自动化组装兼容性: 适合自动放置(Pick and Place)和光学检查(AOI)。
    5. 环保设计: RoHS兼容,支持无铅工艺,对环境友好。

    应用案例和使用建议


    这些电感器被广泛应用于汽车的PEPS系统中,作为LF天线线圈使用。为了最大化电感器的效果,建议在安装时仔细考虑线圈的布局,以避免机械应力和振动。此外,定期检查连接点的牢固性和焊接质量也是必要的,以确保长期稳定运行。

    兼容性和支持


    该产品通过无铅回流焊接工艺,符合JEDEC J-STD 020E标准,与其他采用相同工艺的无铅电子元器件高度兼容。TDK Electronics提供全面的技术支持和维护服务,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    1. 问题: 接收信号弱。
    - 解决方案: 检查安装布局,确保线圈周围没有金属物体干扰,且远离强磁场区域。

    2. 问题: 线圈破损。
    - 解决方案: 在焊接过程中注意温度控制,防止过度加热导致线圈损坏。
    3. 问题: 感应灵敏度下降。
    - 解决方案: 定期检查并清洁天线表面,保持良好的电气接触。

    总结和推荐


    总的来说,TDK Electronics AG的B82453C系列电感器在远距离接收能力和环境适应性方面表现出色,特别适用于汽车PEPS系统中。其高灵敏度和稳定的性能使得它们成为市场上极具竞争力的产品。对于需要高性能电感器的应用,强烈推荐选用此系列电感器。

B82453C0270A000参数

参数
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 92Ω,95Ω,250Ω
额定功率 -
天线类型 -
中心频率 -
支持协议 -
长*宽*高 12.7mm(长度)*3.6mm(高度)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82453C0270A000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82453C0270A000数据手册

厂牌 PDF简要描述 下载
TDK 天线 TDK B82453C0270A000 B82453C0270A000数据手册

B82453C0270A000封装设计

查看详情并下载
Symbol
Footprint
3D Model
