NTCG163JH103HTDS

产品分类: 温度传感器
厂牌: TDK
产品描述: TDK NTCNTC 热敏电阻器 NTC Series系列, 0603 (1608M)封装
供应商型号: 3407712
供应商: 海外现货
标准整包数: 10

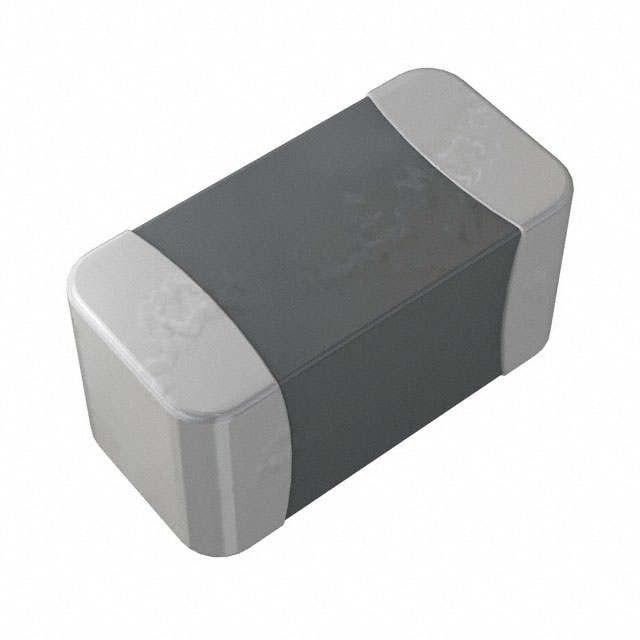

TDK 温度传感器 NTCG163JH103HTDS

NTCG163JH103HTDS概述


    产品简介


    NTCG系列是一类专为温度保护设计的NTC(负温度系数)热敏电阻器,适用于汽车级应用,对应的工作温度范围包括125°C、150°C和175°C。这些热敏电阻器由金属氧化物陶瓷材料制成,内部包含镍、钴、铜等多种材料组合,具有负温度系数的特点,即随着温度升高,电阻会减小。此外,它们还具备低热时间常数的特性,能够快速准确地响应温度变化。产品符合RoHS标准,并支持无铅焊接,且通过了AEC-Q200认证,保证了其在高可靠性应用中的适用性。

    技术参数


    以下是NTCG系列热敏电阻器的主要技术参数:
    | 尺寸代码 | 电阻值(25°C时,Ω) | 电阻容差 | B常数(25/50°C,K) | B常数(25/75°C,K) | B常数(25/85°C,K) | B常数(25/100°C,K) | B常数容差 | 最大额定功率(25°C,mW) | 耗散系数(25°C,mW/°C) |
    ||
    | 0603 | 10000 | ±1% | 3380 | 3422 | 3435 | 3453 | ±1% | 100 | 1 |
    | 1005 | 10000 | ±5% | 3380 | 3422 | 3435 | 3453 | ±1% | 100 | 1 |
    | 1608 | 1000 | ±3% | 3244 | 3249 | 3250 | 3251 | ±3% | 100 | 1 |
    | 2012 | 10000 | ±1% | 3380 | 3422 | 3435 | 3453 | ±1% | 200 | 2 |

    产品特点和优势


    1. 广泛温度适应性:NTCG系列热敏电阻器能够承受从-40°C到175°C的工作温度范围,适用于极端温度环境。
    2. 高可靠性:产品通过了AEC-Q200认证,确保其在汽车和其他高可靠性应用中的稳定性和耐久性。
    3. 低热时间常数:低热时间常数使得这些热敏电阻器能够迅速反应温度变化,确保精确的温度监测。
    4. 环保合规:符合RoHS标准,支持无铅焊接,减少了对环境的影响。
    5. 多种尺寸选择:提供多种封装尺寸(如0603、1005、1608、2012),满足不同应用需求。

    应用案例和使用建议


    NTCG系列热敏电阻器在汽车、工业控制、医疗设备等领域得到广泛应用。例如,在汽车引擎冷却系统中,这些热敏电阻器可用于监测发动机温度,防止过热。在家电领域,它们可以用于冰箱、空调等设备的温度控制系统。
    使用建议:
    1. 避免过载:不要超过额定功率或最大允许功耗,以防止热失控。
    2. 合理安装:按照手册中的推荐接地图案进行安装,确保良好的热接触和电气连接。
    3. 防潮措施:在相对湿度超过85%的环境中长期使用时,采取适当的防潮措施。
    4. 正确焊接:推荐使用回流焊接而非波峰焊接,并且焊接时间不超过5秒,焊接温度不超过350°C。

    兼容性和支持


    NTCG系列热敏电阻器与各种电子元件和设备兼容。厂商提供了详细的使用手册和技术支持,以帮助客户正确安装和使用这些产品。如有需要,还可以联系销售办公室获得进一步的技术咨询和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致热失控 | 确保不超过最大额定功率,采取散热措施,避免长时间超负荷运行。 |
    | 电阻值不稳定 | 检查焊接质量,确保没有虚焊或短路现象,检查环境条件,确保未超出规定范围。 |
    | 温度响应慢 | 检查热敏电阻器是否正确安装,确保有良好的热接触和电气连接。 |
    | 长期储存时损坏 | 在合适的温度和湿度条件下存储,避免环境变化剧烈的场所,存储时间不超过六个月。|

    总结和推荐


    NTCG系列热敏电阻器以其广泛的温度适应性、高可靠性、低热时间常数以及符合环保标准等优点,在汽车、工业控制及医疗设备等领域展现出卓越的应用前景。对于需要精确温度监控和保护的高可靠性应用场合,强烈推荐选用这一系列产品。通过遵循使用手册中的建议和注意事项,用户可以最大限度地发挥这些热敏电阻器的优势,确保其最佳性能。

NTCG163JH103HTDS参数

参数
温度范围 -
温度阈值 -
精度 ±3%
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NTCG163JH103HTDS厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NTCG163JH103HTDS数据手册

厂牌 PDF简要描述 下载
TDK 温度传感器 TDK NTCG163JH103HTDS NTCG163JH103HTDS数据手册

NTCG163JH103HTDS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.9717
100+ ¥ 0.8207
500+ ¥ 0.7879
1000+ ¥ 0.7354
2000+ ¥ 0.7222
4000+ ¥ 0.7091
20000+ ¥ 0.7091
40000+ ¥ 0.7091
库存: 1384
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 9.71
