B40921A5567M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 560μF 25V ±20% 20mΩ 4000h@ 125°C 2.8A@ 100 kHz SMD 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: 495-B40921A5567M000TR-ND
供应商: Digi-Key
标准整包数: 500

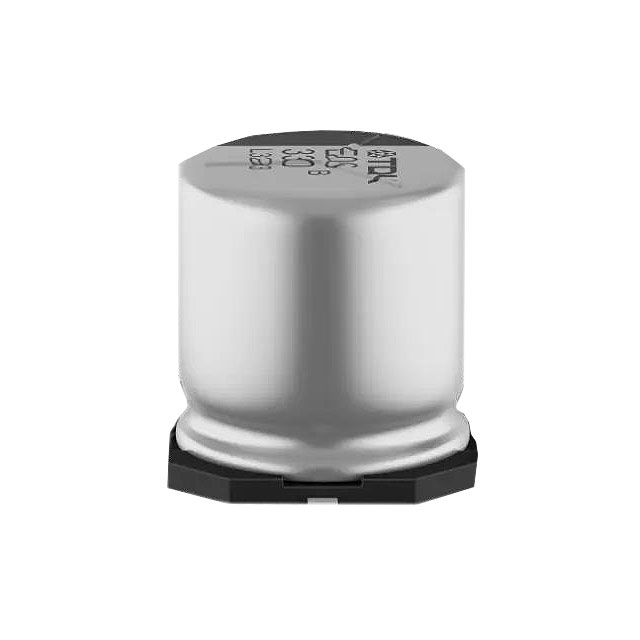

TDK 铝电解电容 B40921A5567M000

B40921A5567M000概述


    产品简介


    铝聚合物电解电容器 B40921 是一种非常紧凑且具有高纹波电流能力的表面贴装器件(SMD),可在高达 125°C 的温度下工作。这款电容器特别适用于汽车电子和工业电子领域,凭借其小尺寸、长寿命和优异的性能,已成为市场上的明星产品。

    技术参数


    - 额定电压(VR):25 ... 35 V DC
    - 浪涌电压(VS):1.15 VR
    - 额定电容(CR):390 ... 750 µF
    - 电容公差:±20%
    - 损耗角正切(tan δ):20°C,120 Hz 条件下,最大值为 0.14 @ 25 V DC,0.12 @ 35 V DC
    - 漏电流(Ileak):20°C 条件下,2 分钟或 3 µA,取较大者
    - 使用寿命(tb):125°C,VR;IAC,R 条件下大于 4000 小时
    - ESR(等效串联电阻):100 kHz,20°C 条件下最大值为 0.018 ~ 0.020 Ω
    - 交流纹波电流(IAC):100 kHz,125°C 条件下最大值为 2.8 ~ 3.2 A
    - 尺寸(d x l):多种尺寸可供选择,如 10 x 10.2 mm 和 10 x 12.5 mm

    产品特点和优势


    - 迷你化尺寸:非常紧凑的设计,占用极小的空间。
    - 长寿命:在 125°C 下可达到 4000 小时的使用寿命。
    - 高纹波电流能力:适用于要求高电流的应用场合。
    - 低 ESR:在全温范围内保持低阻抗。
    - 适合回流焊:适合自动化的 SMT 生产线。
    - RoHS 兼容:符合环保标准,适用于全球市场。

    应用案例和使用建议


    应用案例
    B40921 主要应用于汽车电子和工业电子领域,如发动机控制系统、电池管理系统、逆变器和电源转换模块等。这些应用对高温稳定性、可靠性以及小型化有较高要求,而 B40921 正好满足这些需求。
    使用建议
    - 在设计电路时,考虑温度变化对电容值的影响,确保选择合适的额定电压和电容值。
    - 进行焊接操作时,遵循推荐的回流焊曲线,避免超温。
    - 存储时注意环境条件,避免高温和高湿度导致的性能下降。

    兼容性和支持


    - 兼容性:B40921 具有广泛的电压和电容范围,适用于不同应用场景,且符合 RoHS 标准,易于集成到现有系统中。
    - 支持和维护:TDK Electronics 提供详细的技术文档和客户服务支持,确保用户在使用过程中获得必要的帮助和指导。

    常见问题与解决方案


    - 问题:在高温环境下电容寿命缩短?
    解决方案:选择合适的额定电压和电容值,并定期检查以确保其处于良好状态。
    - 问题:漏电流过大?
    解决方案:确认安装正确无误,避免外部应力影响电容器。
    - 问题:电容值变化超过预期?
    解决方案:检查工作环境是否符合规定,并根据需要调整电路参数。

    总结和推荐


    综上所述,铝聚合物电解电容器 B40921 凭借其独特的性能和优势,在汽车电子和工业电子领域表现出色。其紧凑的设计、高纹波电流能力和优秀的电气特性使其成为市场上不可多得的选择。我们强烈推荐此款产品用于需要高稳定性和可靠性的应用场景。

B40921A5567M000参数

参数
电容值 560μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 20mΩ
纹波电流 2.8A@ 100 kHz
工作寿命 4000h@ 125°C
长*宽*高 10.3mm*10.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

B40921A5567M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B40921A5567M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B40921A5567M000 B40921A5567M000数据手册

B40921A5567M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
