B82615B2102M001

产品分类: 共模滤波器
厂牌: TDK
产品描述: 350V 250V 1A 2 20mH@ 10 kHz 3Ω(Typ) 水平安装,通孔安装 44mm*42.4mm*30mm
供应商型号: 495-B82615B2102M001-ND
供应商: Digi-Key
标准整包数: 1

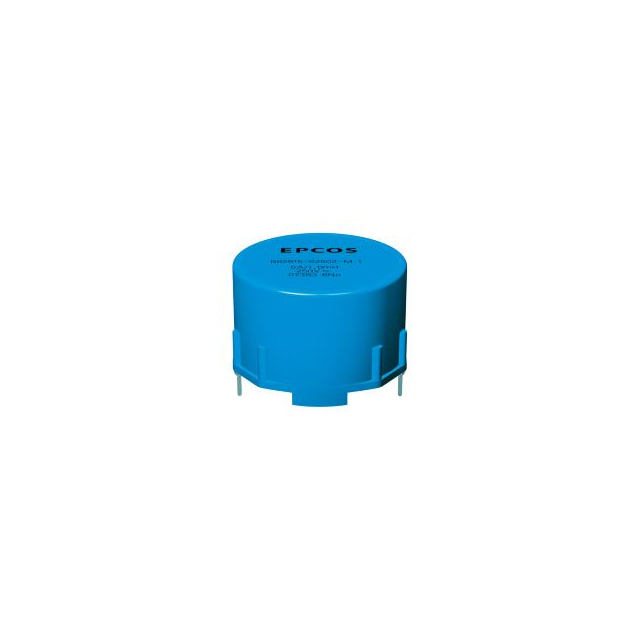

TDK 共模滤波器 B82615B2102M001

B82615B2102M001概述


    产品简介


    Power Line Chokes(电源线扼流圈)
    - 产品类型:环形芯扼流圈,具有铁粉芯。
    - 主要功能:抑制差模干扰,适合高频应用,能够进行波峰焊接。
    - 应用领域:广泛应用于开关电源、功率因数校正(PFC)、消费电子产品中的谐波减少等领域。

    技术参数


    - 额定电压:250 V AC / 350 V DC
    - 额定电流:1 ~ 6 A
    - 额定电感:0.7 ~ 20 mH
    - 温度范围:+40 °C
    - 封装形式:环氧涂层铁粉芯、聚碳酸酯外壳(UL 94 V-0)、聚氨酯浇注(UL 94 V-0)
    - 线圈结构:多层绕组

    产品特点和优势


    - 高差模干扰抑制能力:能够在低频范围内有效抑制差模干扰。
    - 高热稳定性:由于完全浇注,产品在高温环境下表现稳定。
    - 兼容性:设计符合EN 60938-2标准(VDE 0565-2),RoHS兼容。
    - 适应性强:适用于波峰焊接,能够在恶劣环境中稳定运行。

    应用案例和使用建议


    - 应用场景:这些扼流圈常用于开关电源的滤波电路、PFC电路及消费电子产品的谐波抑制。
    - 使用建议:
    - 安装时注意:确保环境温度不超过规定的最大值,特别是考虑到自加热效应的影响。
    - 清洗注意事项:避免使用可能对绝缘材料产生负面影响的清洗剂,以免长期损害设备性能。
    - 波峰焊接:确保温度不超过规定值,以避免损坏设备。

    兼容性和支持


    - 兼容性:产品符合RoHS标准,适用于多种电子系统和设备。
    - 支持和维护:制造商提供详细的使用手册和技术支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题:温度超出额定值导致设备故障。
    - 解决方案:遵循手册中的建议进行降额操作,确保环境温度不超出设备的最大额定值。
    - 问题:设备出现异常噪音。
    - 解决方案:检查连接线路是否松动或短路,确保安装正确且无电磁干扰。
    - 问题:设备无法正常启动。
    - 解决方案:检查电源输入是否符合额定电压要求,确保设备接收到正确的电源输入。

    总结和推荐


    总体评价:
    - 优点:这款Power Line Choke在差模干扰抑制、热稳定性方面表现出色,尤其适合在高频应用中使用。
    - 推荐:对于需要高性能和可靠性要求的应用场合,这款产品是理想的选择。在购买和使用时请务必参考手册中的具体要求和注意事项,确保设备的正常运行和使用寿命。

B82615B2102M001参数

参数
额定电流 1A
线路数量 2
额定电压-AC 250V
额定电压-DC 350V
阻抗 -
电感值 20mH@ 10 kHz
直流电阻 3Ω(Typ)
长*宽*高 44mm*42.4mm*30mm
安装方式 水平安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

B82615B2102M001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82615B2102M001数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82615B2102M001 B82615B2102M001数据手册

B82615B2102M001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.368 ¥ 87.6096
10+ $ 8.2129 ¥ 68.7315
25+ $ 7.5987 ¥ 63.5913
40+ $ 7.3021 ¥ 61.1095
80+ $ 6.886 ¥ 57.627
240+ $ 6.8559 ¥ 57.3757
库存: 85
起订量: 1 增量: 1
