B82734W2462B030

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 4.6A 2 3.3mH@ 10kHz 46mΩ(Typ) 水平安装,通孔安装 32.5mm*31mm*21.7mm
供应商型号: 495-77558-ND
供应商: Digi-Key
标准整包数: 1

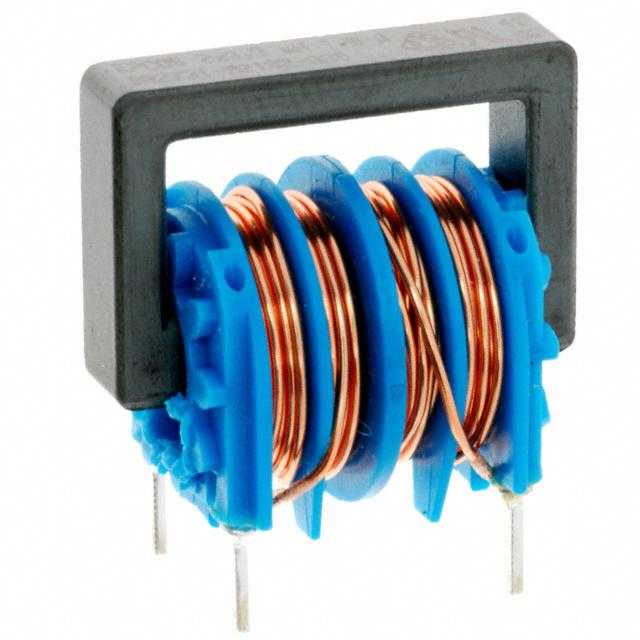

TDK 共模滤波器 B82734W2462B030

B82734W2462B030概述


    产品简介


    产品名称:电流补偿D型双扼流圈
    系列/型号:B82734R/W
    制造商:EPCOS AG
    产品类型:电力线扼流圈(Power Line Chokes)
    主要功能:用于抑制共模干扰,适用于开关电源应用及灯具中的电子镇流器。
    应用领域:广泛应用于工业自动化、电源管理、照明系统等领域。

    技术参数


    - 额定电压:250 V AC
    - 额定电感:3.3 至 68 mH
    - 额定电流:0.7 至 4.6 A
    - 温度范围:+40 °C / +60 °C
    - 测试电压:1500 V AC, 2秒(线路对线路)
    - 结构:电流补偿双扼流圈,闭合矩形磁芯,闭合塑料线圈框架(UL 94 V-0),无封装,2部分绕线,清障距离和爬电距离t ≥ 3 mm
    - 绝缘材料:玻璃化温度:+850 °C;可燃指数:+775 °C;燃烧测试:+750 °C, 2 s / +850 °C, 30 s
    - 气候类别:40/125/56(符合IEC 60068-1)
    - 储存条件:包装状态下的存储温度为–25 °C … +40 °C,湿度≤75% RH
    - 重量:约30 g
    - 认证:符合IEC / EN 60938-2,UL 1283(E70122)

    产品特点和优势


    1. 高谐振频率:由于采用2部分绕线设计,确保高频下的稳定性能。
    2. 低泄漏磁场:闭合式磁芯设计有效降低漏磁通量。
    3. 高脉冲强度:适用于高压脉冲环境下的稳定运行。
    4. 低噪音:低噪声特性使产品适用于静音要求高的应用场景。
    5. 环保设计:无封装和胶水设计,便于回收利用。
    6. 符合RoHS标准:环保材料,减少环境污染。

    应用案例和使用建议


    应用案例
    1. 共模干扰抑制:在电力线上的共模干扰处理中表现出色,适用于工业设备、电力供应系统等。
    2. 开关电源应用:在开关电源的设计中,能够有效地抑制噪声,提高系统稳定性。
    3. 电子镇流器:在灯具中的电子镇流器中,提供稳定的电流补偿和电压调节,提高灯具寿命和光效。
    使用建议
    - 正确安装:避免直接冲击,防止核心材料受损。
    - 热应力控制:注意波峰焊接温度,确保焊点质量。
    - 环境适应性:确保使用环境满足规定的温度和湿度范围,延长产品寿命。

    兼容性和支持


    - 兼容性:本产品具有较好的通用性,可以方便地与其他常见的电子元件或设备进行配合使用。
    - 技术支持:EPCOS AG 提供详细的技术文档和支持,以帮助客户更好地理解和使用产品。

    常见问题与解决方案


    1. Q:如何处理高温环境下的可靠性问题?
    - A:确保操作环境温度不超过产品的工作范围(+40 °C / +60 °C)。如需更高温环境下的使用,可考虑增加散热措施。
    2. Q:产品是否支持高温焊接工艺?
    - A:是的,产品经过专门设计,能够承受Sn96.5Ag3.0Cu0.5焊料的高温焊接过程。
    3. Q:产品是否适用于高湿环境?
    - A:建议存储和工作环境湿度不超过75%,以避免潜在的腐蚀风险。

    总结和推荐


    总体评价:EPCOS AG 的电流补偿D型双扼流圈B82734R/W是一款高性能、多功能的产品,具备出色的共模干扰抑制能力和良好的耐温性能。其在开关电源、电子镇流器等多个领域的应用表现出色。
    推荐:鉴于其优异的技术指标和广泛的应用领域,强烈推荐此款产品用于需要高性能、高可靠性的电力管理和工业自动化项目中。

B82734W2462B030参数

参数
电感值 3.3mH@ 10kHz
直流电阻 46mΩ(Typ)
额定电流 4.6A
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
长*宽*高 32.5mm*31mm*21.7mm
安装方式 水平安装,通孔安装
零件状态 在售

B82734W2462B030厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82734W2462B030数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82734W2462B030 B82734W2462B030数据手册

B82734W2462B030封装设计

查看详情并下载
Symbol
Footprint
3D Model
