首页  >  产品百科  >  B84112G0000M110

B84112G0000M110

产品分类: EMI滤波器
厂牌: TDK
产品描述: EPCOS 单相EMC滤波器 B84112G系列, 250 V 交流/直流, 底盘安装
供应商型号: ET-3296522
供应商: 海外现货
标准整包数: 1

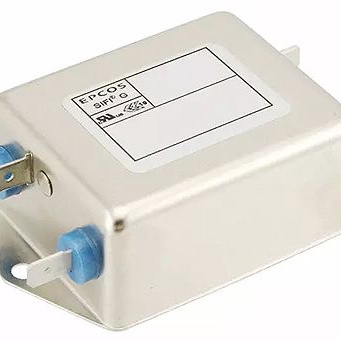

TDK EMI滤波器 B84112G0000M110

B84112G0000M110概述


    产品简介


    TDK Electronics AG 的 B84112G 系列 EMC 滤波器(电磁兼容滤波器)是一种专为1相系统的电源线设计的过滤器。这些滤波器主要用于减少交流和直流系统中的电磁干扰(EMI),从而确保设备正常运行。B84112G 系列滤波器适用于多种应用场景,包括开关电源、工业电子设备、电信系统、数据系统以及医疗设备。

    技术参数


    - 额定电压:250 V AC/DC
    - 额定电流:2 A 至 36 A
    - 测试电压:
    - 标准版:1770 V DC, 2 s (线/线);2700 V DC, 2 s (线/外壳)
    - 医疗版:2500 V AC, 2 s (线/外壳)
    - 泄漏电流:250 V AC,50 Hz 下 < 10 mA(医疗版无泄漏)
    - 气候类别(IEC 60068-1):25/100/21
    - 批准认证:IEC 60939、UL 1283、CSA C22.2 No. 8

    产品特点和优势


    - 易于安装:提供标准和医疗版本,适应不同应用需求。
    - 紧凑设计:金属外壳封装,采用聚氨酯浇注(UL 94 V-0)。
    - 成本优化:构造合理,性能可靠,符合多种国际认证标准。
    - 广泛应用:适用于开关电源、工业电子、电信、数据系统及医疗设备。

    应用案例和使用建议


    - 开关电源:为降低开关电源产生的高频噪声提供有效的解决方案。
    - 工业电子:确保工业电子设备在复杂电磁环境中稳定运行。
    - 医疗设备:医疗级滤波器版本能够显著降低泄漏电流,确保用户安全。
    - 电信和数据系统:提高数据传输的可靠性,避免电磁干扰。
    使用建议:
    - 安装前请仔细阅读手册中的“警告”和“注意事项”,确保正确的接线和接地方式。
    - 选择合适的滤波器型号时,请考虑实际的应用场景及所需的技术参数。
    - 对于长期负载较大的应用场合,建议加装过流保护装置以防止滤波器过热。

    兼容性和支持


    - B84112G 系列滤波器具有良好的兼容性,能够与其他主流设备配合使用。
    - 厂商提供了详尽的技术文档和安装指南,以支持客户进行顺利安装和调试。

    常见问题与解决方案


    1. 问题:滤波器发热严重
    - 解决方案:检查是否超过额定电流工作,确保有足够的散热空间。
    2. 问题:无法通过高压测试
    - 解决方案:确认接线正确,确保接地良好,并且环境温度在规定范围内。
    3. 问题:泄漏电流超标
    - 解决方案:确认接线符合安全规范,检查滤波器是否完好,必要时更换新件。

    总结和推荐


    综上所述,TDK Electronics AG 的 B84112G 系列 EMC 滤波器凭借其优秀的抗电磁干扰能力和广泛的适用范围,在多种应用场景中表现出色。无论是对于工业设备还是医疗应用,这些滤波器都能够提供可靠的电磁兼容解决方案。因此,我们强烈推荐这一系列滤波器用于相关领域的项目设计中。

B84112G0000M110参数

参数
通道数 -
电路技术 -
滤波器阶数 -
中心频率 -
电容值 680nF,680nF
额定电流 10A
电感值 1.8mH
ESD保护 -
额定电压-DC 250V
电阻 -
截止频率 -
长*宽*高 52mm*51mm*89.5mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

B84112G0000M110厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B84112G0000M110数据手册

厂牌 PDF简要描述 下载
TDK EMI滤波器 TDK B84112G0000M110 B84112G0000M110数据手册

B84112G0000M110封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.2018 ¥ 180.9468
24+ $ 21.1003 ¥ 180.0802
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 180.94
