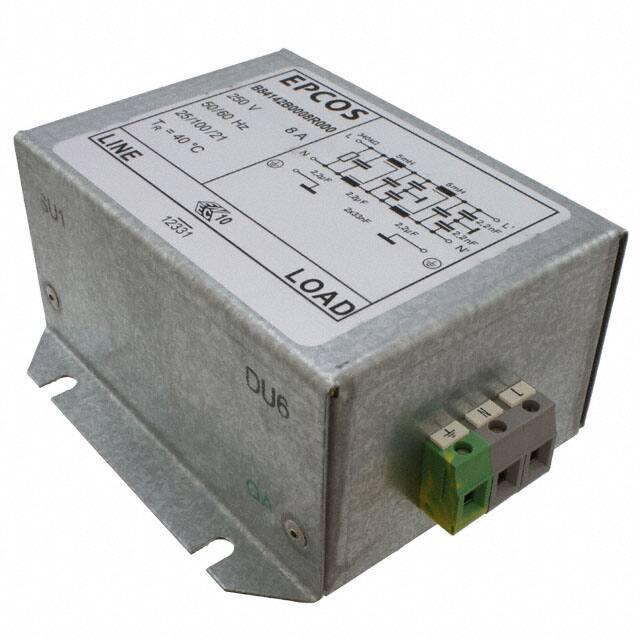

B84142B0008R000

产品分类: EMI滤波器
厂牌: TDK
产品描述: EPCOS 单相RFI滤波器 B84142B*R000系列, 250 V 交流, 螺丝安装
供应商型号: BN-B84142B0008R000
供应商: 海外现货
标准整包数: 1

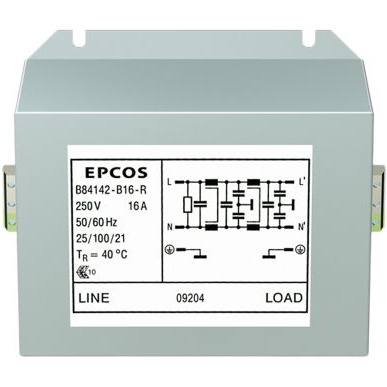

TDK EMI滤波器 B84142B0008R000

B84142B0008R000概述


    产品简介


    EMC滤波器是用于转换器和功率电子设备中的重要组件。本手册介绍的产品系列为B84142BR000,属于双线滤波器类型。该产品主要应用于单相系统中,旨在减少电磁干扰(EMI)和提升电源质量。其主要功能是过滤掉不必要的高频信号,从而保护下游设备不受电磁干扰的影响。这类滤波器广泛应用于电机驱动系统(如电梯、泵、输送机系统、空调系统)、电源供应系统以及直流应用中。

    技术参数


    - 额定电压 (VR):250 V AC/DC
    - 额定电流 (IR):8 A 至 25 A
    - 测试电压 (Vtest):
    - 线对线:1770 V DC, 2 s
    - 线对壳:2700 V DC, 2 s
    - 过载能力 (热)
    - 1.5 × IR 每小时持续3分钟
    - 2.5 × IR 每小时持续30秒
    - 漏电流 (lLK):在额定电压下和50 Hz频率时,漏电流小于等于42 mA
    - 气候类别 (IEC 60068-1):25/100/21 (最低温度-25°C,最高温度+100°C,湿度试验持续21天)
    - 认证:符合UL 1283、CSA C22.2 No.8、ENEC标准
    - 插入损耗:典型值在Z=50Ω下的损耗
    - 重量:具体型号不同,重量范围从1.35 kg至3.7 kg

    产品特点和优势


    B84142BR000滤波器的主要优势在于其高插入损耗,这得益于其两阶段构造设计。此外,它具有易于安装的特点,防护等级达到IP 20,能够有效地减小漏电流。该滤波器特别适合长电机电缆的应用,能在全负载条件下稳定工作。它还符合多个国际标准,如UL、CSA和ENEC,确保了其在全球市场的竞争力。

    应用案例和使用建议


    典型应用
    - 频率转换器(如电梯、泵、输送机系统、HVAC系统)
    - 电源供应系统
    - 直流应用
    使用建议
    在安装和操作此类滤波器时,需要确保滤波器的安装位置不阻碍自然对流,且在高负载条件下进行温度监控。由于产品可能变得非常热,在操作过程中应小心防止烫伤。对于较大电流的应用(大于250 A),建议通过外部接地连接而非内部接地端子来连接接地线,以提高安全性和可靠性。

    兼容性和支持


    该产品与各种工业设备和电源系统的兼容性良好,且符合相关安全和性能标准。制造商提供了详细的安装和维护指南,以确保正确安装和操作。用户应参照手册中的警告和注意事项,确保所有安全措施到位。

    常见问题与解决方案


    1. 问:如何正确处理滤波器的电荷?
    - 答:应确保滤波器在断电后仍保持一段时间的安全电压。如果需要进行测试,必须在滤波器完全放电后才能进行。
    2. 问:如何避免因过载导致损坏?
    - 答:在电路设计中应确保滤波器的额定电流不被超越,且应设置适当的过电流保护装置。
    3. 问:如何安全地处理滤波器的泄漏电流?
    - 答:根据泄漏电流的大小,必须确保接地导体的正确连接,以避免触电风险。

    总结和推荐


    B84142BR000滤波器凭借其高性能、易安装、良好的环境适应性等特点,成为电机驱动系统、电源供应系统及直流应用的理想选择。无论是工业生产还是商业应用,这款滤波器均能提供出色的电磁干扰抑制效果。强烈推荐使用该产品以提高系统的可靠性和安全性。

B84142B0008R000参数

参数
额定电流 8A
电路技术 -
中心频率 -
电感值 -
截止频率 -
通道数 -
电阻 42mΩ
电容值 -
额定电压-DC 250V
滤波器阶数 -
ESD保护 -
长*宽*高 144mm*144mm*61mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

B84142B0008R000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B84142B0008R000数据手册

厂牌 PDF简要描述 下载
TDK EMI滤波器 TDK B84142B0008R000 B84142B0008R000数据手册

B84142B0008R000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 123.8919 ¥ 1067.3659
8+ $ 113.982 ¥ 981.9892
16+ $ 111.5015 ¥ 960.6189
32+ $ 109.0331 ¥ 939.3528
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1067.36
直接购买
加入购物车
