B82732R2601B030

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 600mA 2 47mH@ 10 kHz 1.4Ω(Typ) 垂直安装,通孔安装 24mm*16.5mm*23.5mm
供应商型号: 2834148
供应商: 海外现货
标准整包数: 1
TDK 共模滤波器 B82732R2601B030

B82732R2601B030概述


    产品简介

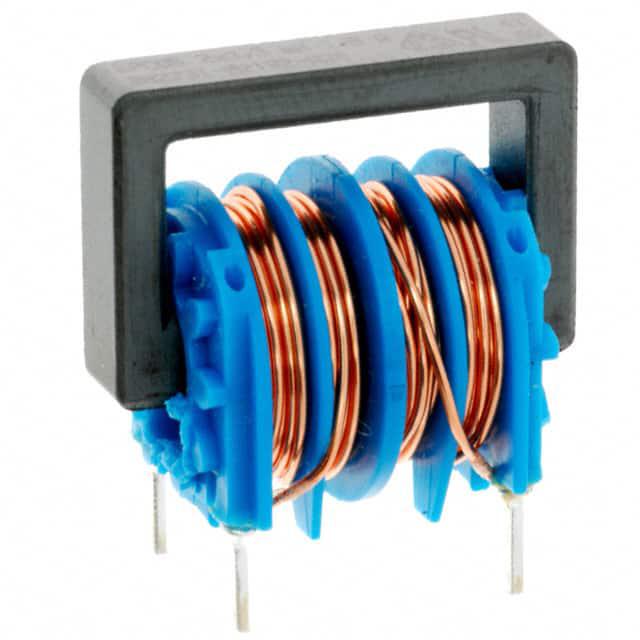

    产品名称:电流补偿型D芯双扼流圈
    产品型号:B82732R/W
    制造商:EPCOS AG(TDK集团子公司)
    该产品是一种应用于电力线上的扼流圈,主要用于抑制共模干扰。它具有电流补偿功能,采用闭合矩形铁芯设计,无封装结构,非常适合波峰焊接。适用于开关电源、灯具电子镇流器等多种应用场景。

    技术参数


    - 额定电压:250 V AC
    - 额定电感:3.3 mH 至 100 mH
    - 额定电流:0.4 A 至 2.2 A (+40°C)
    - 构造特点:
    - 双线圈绕制
    - 封闭式矩形铁芯
    - 塑料线圈框架(UL 94 V-0认证)
    - 线间距10 mm 至 12.5 mm
    - 引脚尺寸0.6 mm x 0.6 mm
    - 清晰和爬电距离≥3 mm
    - 测量条件:
    - 额定温度:+40°C
    - 测试电压:1500 V AC,2秒(线对线)
    - 额定电感:0.1 mA, +20°C, 10 kHz,偏差-30%/+50%

    产品特点和优势


    1. 高共振频率:由于双线圈绕制结构,产品具有较高的共振频率。
    2. 低漏磁:封闭式的铁芯形状减少了漏磁。
    3. 强脉冲承受能力:适用于高强度脉冲应用。
    4. 低噪音:设计上减少了嗡鸣噪声。
    5. 符合标准:符合EN 60938-2(VDE 0565-2)和UL 1283标准。
    6. 环保:无封装,可回收。
    7. RoHS兼容:满足欧盟环保要求。

    应用案例和使用建议


    - 抑制共模干扰:应用于开关电源电路,有效减少电磁干扰。
    - 灯具电子镇流器:用于LED灯或荧光灯的电子镇流器,确保稳定供电。
    使用建议:
    - 安装注意事项:确保正确焊接以避免焊点损坏。
    - 抗机械应力:避免直接冲击导致铁芯损坏。

    兼容性和支持


    - 兼容性:适用于各类开关电源及灯具控制电路。
    - 支持:EPCOS AG提供详细的维修和支持服务。若需要,客户可联系其销售部门获得进一步帮助。

    常见问题与解决方案


    1. Q:如何判断产品是否适合我的应用?
    - A: 检查产品规格是否满足您的具体需求。例如,电感值、额定电流等。
    2. Q:焊接时需要特别注意什么?
    - A: 焊接温度要适中,确保焊点质量,避免过度加热损害产品。
    3. Q:如何处理产品可能受到清洗剂影响的问题?
    - A: 使用前需确认清洗剂不会对产品材料产生不良影响。

    总结和推荐


    优点:
    - 高可靠性:经验证,在规定条件下具备长时间稳定运行能力。
    - 高性价比:广泛适用于多种电力线应用场合,具有良好的成本效益。
    - 环保友好:无封装设计利于后期回收处理。
    总体评价:鉴于上述优点,这款电流补偿型D芯双扼流圈是市场上一款值得信赖的产品。对于寻求高品质电力线保护和信号处理解决方案的用户而言,强烈推荐使用本产品。

B82732R2601B030参数

参数
额定电流 600mA
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 47mH@ 10 kHz
直流电阻 1.4Ω(Typ)
长*宽*高 24mm*16.5mm*23.5mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

B82732R2601B030厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82732R2601B030数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82732R2601B030 B82732R2601B030数据手册

B82732R2601B030封装设计

查看详情并下载
Symbol
Footprint
3D Model
