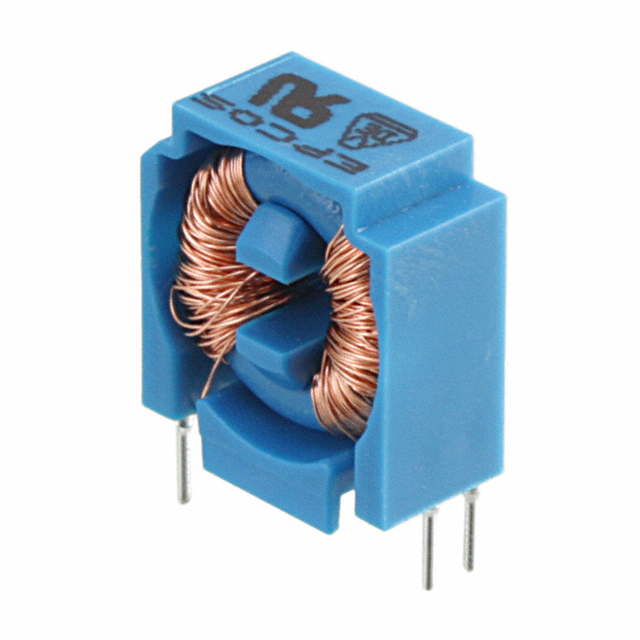

B82791H2251N020

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 250mA 2 47mH@ 10 kHz 2.4Ω(Typ) 垂直安装,通孔安装 15.3mm*7.4mm*17.6mm
供应商型号: UA-B82791H2251N020
供应商: 海外现货
标准整包数: 1
TDK 共模滤波器 B82791H2251N020

B82791H2251N020概述

    # 电子元器件产品技术手册:电流补偿环形双扼流圈

    产品简介


    基本信息
    产品类型:电流补偿环形双扼流圈
    主要功能:抑制共模干扰、应用于电子镇流器及开关电源
    应用领域:灯泡的电子镇流器、开关电源等
    产品型号
    - 系列/型号:B82791G/H
    - 日期:2012年7月

    技术参数


    基础规格
    - 额定电压:250 V AC
    - 额定电流:0.25 A 至 0.9 A
    - 额定电感:4.7 mH 至 47 mH
    物理构造
    - 环形双扼流圈结构
    - 铁芯:环氧涂层(UL 94 V-0)
    - 外壳:聚碳酸酯(UL 94 V-0)
    - 绕组方式:扇区绕组
    技术指标
    - 频率响应:10 Hz 至 10^6 Hz
    - 阻抗:最大 7 kΩ
    - 典型自感量:约 1.5% 自感量
    - 直流电阻:典型值几毫欧姆
    - 热冲击:SMT 耐焊性符合 IEC 60068-2-20 标准
    - 气候类别:40/125/56(符合 IEC 60068-1)

    产品特点和优势


    特点
    - 不填充树脂:提高共振频率
    - 特殊绕组技术:降低自感
    - 适合波峰焊接:兼容现代焊接工艺
    - 通过认证:EN 60938-2、UL 1283 认证
    - 环保材料:符合RoHS标准
    优势
    - 高可靠性:适用于高环境温度下的稳定工作
    - 优异的共模干扰抑制能力:在多种电子应用中表现卓越
    - 轻便小巧:约 3 克重

    应用案例和使用建议


    实际应用场景
    - 电子镇流器:用于照明系统的高效能驱动
    - 开关电源:提供稳定的电源输出
    使用建议
    - 电路设计:根据应用环境选择合适的额定电流和电感
    - 安装注意事项:确保良好的散热设计,避免高温导致性能下降
    - 兼容性:与各种电源模块、变压器等电子元器件高度兼容

    兼容性和支持


    兼容性
    - 接口:铜镍锌合金基材(CuNi18Zn20),耐腐蚀性强
    - 热稳定性:符合多项国际标准,易于与多种设备集成
    厂商支持
    - 维护服务:及时的技术支持与售后服务
    - 资料下载:详细的安装指南和技术文档

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:高频噪声干扰大
    - 解决方案:检查安装是否正确,必要时增加滤波电路
    2. 问题:过载保护失效
    - 解决方案:重新校准电流阈值,确保符合应用要求
    3. 问题:电路无法正常启动
    - 解决方案:检查外部接线,确认供电电压和负载匹配

    总结和推荐


    综合评估
    B82791G/H 系列电流补偿环形双扼流圈在多个方面表现出色,具备高可靠性、强抗干扰能力和广泛的适用范围。无论是照明系统还是电源管理,该产品都是一个可靠的选择。
    推荐使用
    强烈推荐在需要高性能共模干扰抑制的场合使用此产品。无论是作为现有电路的一部分还是新项目的设计,它都能显著提升整体性能。
    希望这份技术手册能够帮助您更好地理解和应用这些出色的电子元器件。

B82791H2251N020参数

参数
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 47mH@ 10 kHz
直流电阻 2.4Ω(Typ)
额定电流 250mA
线路数量 2
长*宽*高 15.3mm*7.4mm*17.6mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装
