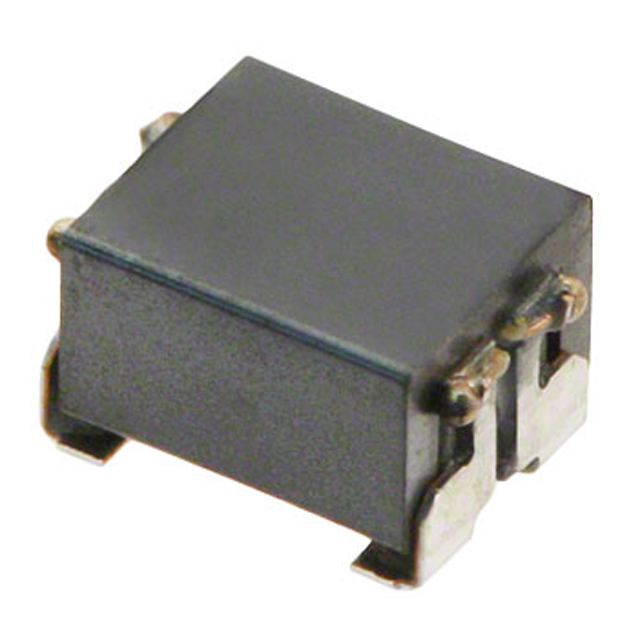

B82789C0513H002

产品分类: 共模滤波器
厂牌: TDK
产品描述: EPCOS 共模电感 B82789C0系列, 51 μH, 2.8 kΩ, 42 V ac, 80 V dc, 250 mA
供应商型号: 31M-B82789C0513H002
供应商: 云汉优选
标准整包数: 1
TDK 共模滤波器 B82789C0513H002

B82789C0513H002概述


    产品简介


    产品名称:数据线和信号线扼流圈 B82789C0/S0
    产品类型:共模扼流圈

    主要功能:
    - 抑制不对称干扰和对称干扰,特别是在汽车、工业现场总线系统和电信线路卡中。
    - 能够让几兆赫的数据信号不受影响地通过。
    应用领域:
    - 汽车应用(如CAN和FlexRay总线)
    - 工业现场总线系统
    - 电信线路卡

    技术参数


    - 额定电压: 42 V AC/80 V DC
    - 额定电感: 11 µH 至 100 µH
    - 额定电流: 150 mA 至 300 mA
    - 构造:
    - 双向补偿双扼流圈
    - 铁氧体I型磁芯
    - 镀铜线绕制
    - 绕组焊接至引脚
    - 双线绕制(B82789C0...)
    - 扇形绕制(B82789S0...)
    - 测试电压: 250 V DC,持续2秒
    - 工作温度: +85 °C / +110 °C
    - 存储条件:
    - 安装后:–55 °C 至 +125 °C(B82789C0/S0N)
    - 安装后:–55 °C 至 +150 °C(B82789C0/S0H)
    - 包装后:–25 °C 至 +40 °C,湿度<75%
    - 重量: 约0.16克

    产品特点和优势


    - 宽温范围: 温度范围可达+150°C(B82789C0/S0H)
    - 无铅回流焊: 符合JEDEC J-STD 020D标准
    - 金镀终端: 可能会存在导电粘接的可能性
    - AEC-Q200认证: 符合汽车行业标准
    - RoHS兼容: 符合环保要求
    - 插入损耗: 在+20°C时具有良好的插入损耗特性
    - 耐高温: 可承受高达150°C的工作温度

    应用案例和使用建议


    - 汽车应用:
    - 案例: CAN和FlexRay总线
    - 建议: 应在安装过程中注意保护措施,避免机械应力导致损坏。
    - 工业现场总线系统:
    - 案例: 适用于多种工业现场总线系统
    - 建议: 在设计中考虑共模噪声抑制的需求,确保系统的可靠性和稳定性。
    - 电信线路卡:
    - 案例: 用于电信传输线路卡的EMC解决方案
    - 建议: 在组装和安装时注意高温和湿气的影响,确保良好的焊接质量。

    兼容性和支持


    - 兼容性: 该产品可与其他标准接口的电子元器件和设备兼容。
    - 支持: TDK提供全面的技术支持和维护服务,包括用户手册、技术咨询和故障排除指南。

    常见问题与解决方案


    - 问题1: 焊接过程中的温度过高。
    - 解决方案: 请严格按照制造商规定的焊接温度进行操作,防止过热导致损坏。
    - 问题2: 存储条件不当导致失效。
    - 解决方案: 确保存储条件符合要求,避免极端温度和高湿度环境。
    - 问题3: 机械应力导致损坏。
    - 解决方案: 在安装过程中采取适当的保护措施,减少机械应力的影响。

    总结和推荐


    综合评估: B82789C0/S0系列共模扼流圈具备优秀的电气特性和广泛的应用范围。其在汽车、工业和电信领域的应用表现出色,能够显著降低电磁干扰(EMI),提升系统的稳定性和可靠性。
    推荐: 基于其卓越的性能和广泛应用范围,强烈推荐该产品用于需要高效共模噪声抑制的应用场合。用户在选择和使用时应注意遵循制造商的指导,确保最佳性能和长期可靠性。

B82789C0513H002参数

参数
阻抗 2.8KΩ
电感值 51μH@ 100kHz
直流电阻 550mΩ
额定电流 250mA
线路数量 2
额定电压-AC 42V
额定电压-DC 80V
长*宽*高 5.2mm*3.2mm*3mm
通用封装 1812
安装方式 水平安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82789C0513H002厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。
