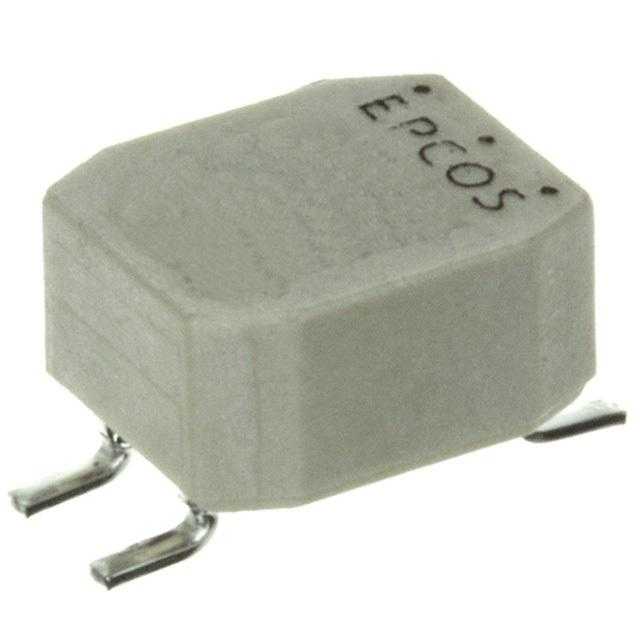

B82793C0206N265

产品分类: 共模滤波器
厂牌: TDK
产品描述: EPCOS 共模电感 B82793C0系列, 20 mH, 11 kΩ, 42 V ac, 80 V dc, 100 mA
供应商型号: ET-3212655
供应商: 海外现货
标准整包数: 0
TDK 共模滤波器 B82793C0206N265

B82793C0206N265概述


    产品简介


    EPCOS AG B82793C0/S0 数据线扼流圈
    EPCOS AG 的 B82793C0/S0 系列产品属于数据线扼流圈,专为抑制不对称和对称干扰设计。本系列主要包含共模扼流圈,适用于汽车、工业和电信等多个领域的应用。该产品不仅能够有效地保护电路免受高频干扰,同时允许低频数据信号通过,确保系统的正常运行。

    技术参数


    - 额定电压:42 V AC / 80 V DC
    - 额定电感:0.005 mH 至 47 mH
    - 额定电流:100 mA 至 1200 mA
    - 工作温度:+60 °C
    - 结构:双绕组电流补偿扼流圈,铁氧体磁芯,LCP 封装(UL 94 V-0),硅胶灌封
    - 引脚布局:双股绕法(B82793C0);扇形绕法(B82793S0)

    产品特点和优势


    1. 高电流能力:B82793C0/S0 可以承受高达 1200 mA 的电流,且外形紧凑,便于安装。
    2. 符合标准:B82793C0/S0 已通过 AEC-Q200 认证,符合严格的汽车电子标准。
    3. 耐热性能:可在 +60 °C 的高温环境下稳定工作,具有良好的耐热性能。
    4. 无铅焊接:支持无铅焊接工艺,符合环保要求。
    5. 兼容性:适用于多种数据线和信号线应用,特别适合用于 CAN 总线。

    应用案例和使用建议


    应用案例:
    - 汽车应用:例如 CAN 总线,用于车辆内部通信网络的电磁兼容性处理。
    - 工业应用:例如工业控制系统中的信号线保护。
    - 电信应用:特别是电感量在 4.7 mH 以下的型号,用于电信传输线路的噪声抑制。
    使用建议:
    - 安装建议:确保安装过程中遵循正确的焊接曲线和温度要求,以保证产品的长期稳定性。
    - 电路设计:在设计电路时,考虑添加适当的保护电路以防止突发状况下的损坏。
    - 环境条件:考虑到温度和湿度的影响,确保设备的工作环境符合产品要求。

    兼容性和支持


    B82793C0/S0 与常见的焊接材料和工艺兼容,支持回流焊接工艺。厂商提供了详细的订购代码和包装信息,以便于客户采购和存储。对于售后支持,制造商提供产品文档和技术咨询服务。

    常见问题与解决方案


    - Q1:产品在高温下表现如何?
    - A1:B82793C0/S0 在 +60 °C 的温度下仍能保持稳定工作,但超过此温度可能导致性能下降。建议在高温环境下安装适当的散热措施。

    - Q2:如何判断产品是否正确焊接?
    - A2:检查焊点是否有足够的润湿面积,通常润湿面积需达到 95% 以上。可参照 IEC 60068-2-58 标准进行检验。

    - Q3:如何确保产品的长期可靠性?
    - A3:遵循制造商的焊接曲线进行焊接,避免长时间暴露在潮湿环境中。定期检查产品是否出现物理损伤,及时更换损坏部件。

    总结和推荐


    总体而言,EPCOS AG 的 B82793C0/S0 数据线扼流圈在汽车、工业和电信等领域表现出色。其高电流能力、良好的耐温性和无铅焊接支持使其成为市场上非常有竞争力的产品。对于需要高效电磁兼容性解决方案的应用,B82793C0/S0 是一个值得推荐的选择。

B82793C0206N265参数

参数
电感值 20mH@ 100kHz
直流电阻 1.8Ω(Typ)
额定电流 100mA
线路数量 2
额定电压-AC 42V
额定电压-DC 80V
阻抗 11KΩ
长*宽*高 7.1mm*6mm*4.8mm
通用封装 SMD
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

B82793C0206N265厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82793C0206N265数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82793C0206N265 B82793C0206N265数据手册

B82793C0206N265封装设计

查看详情并下载
Symbol
Footprint
3D Model
