B84143V0066R229

产品分类: 其他滤波器
厂牌: TDK
产品描述: Sine-wave Output Filters for 3-phase Systems
供应商型号: 495-B84143V0066R229-ND
供应商: Digi-Key
标准整包数: 1

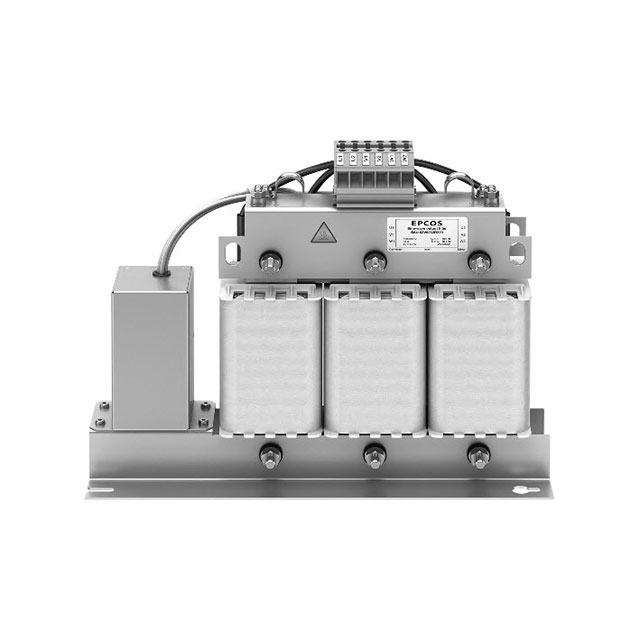

TDK 其他滤波器 B84143V0066R229

B84143V0066R229概述


    产品简介


    本产品是TDK Electronics AG推出的三相系统用正弦波输出滤波器系列,型号为B84143VR/S229。这些滤波器主要用于频率转换器的电机驱动应用,例如电梯、泵、输送系统和HVAC系统(供暖、通风及空调系统)。它们能够显著降低电机噪声和涡流损失,同时生成低纹波的正弦相间电压,有效减少dv/dt值。此款滤波器安装便捷,拥有多种防护等级,并针对长电缆应用进行了优化设计。

    技术参数


    - 额定电压: 300/520 V AC (50/60 Hz)
    - 额定电流: 4 A至390 A
    - 测试电压: 线对线1500 V AC(2秒),线对壳2500 V AC(2秒)
    - 额定电感: 参见“特性与订购代码”表
    - 额定电容: 基于星形连接,不依赖实际电路;参见“特性与订购代码”表
    - 工作频率范围: 0 Hz至100 Hz
    - 过载能力: 1.5倍额定电流,每小时1分钟
    - 最大dv/dt值: 5 kV/μs(高要求可申请)
    - 气候类别: IEC 60068-1标准下的25/085/21(-25°C/+85°C/21天湿热试验)
    - 认证: UL 1283,CSA C22.2 No. 8

    产品特点和优势


    - 降噪效果显著: 通过减少电机噪声和涡流损失,提升了系统的运行效率。
    - 正弦波输出: 生成低纹波的正弦相间电压,保证系统稳定运行。
    - 简化安装: 采用便捷安装方式,降低了安装成本和复杂度。
    - 多种防护等级: IP20(4 A至33 A, 66 A),IP10(50 A, 75 A, 95 A), IP00(162 A至390 A),并提供IP21的选装外壳。
    - 自然冷却: 设计优化以实现自然冷却,提高产品寿命。

    应用案例和使用建议


    这些滤波器广泛应用于各种工业环境中,例如电梯、泵、输送系统和HVAC系统。使用时应注意确保电机电缆长度不超过指定长度,以避免寄生电流。建议将这些滤波器安装在易于自然对流的位置,并确保滤波器连接到适当的接地装置。对于大电流型号(162 A、230 A、390 A),建议使用螺栓固定而非连接器。

    兼容性和支持


    - 认证: 该产品已获得UL 1283和CSA C22.2 No. 8认证,符合严格的电气安全标准。
    - 其他兼容性: 该产品适用于与多数现代电机驱动器配套使用,且提供了详细的连接指南,便于集成到现有系统中。
    - 支持和维护: TDK Electronics AG提供详尽的技术文档和客户支持服务,帮助用户进行正确的安装和维护。

    常见问题与解决方案


    1. 问题: 滤波器在高频率下可能损坏?
    - 解决方案: 确保滤波器的工作频率不超过规定范围,遵守电压和电流的额定限制。
    2. 问题: 滤波器发热严重?
    - 解决方案: 确认滤波器正确安装,并确保自然对流不受阻碍。避免负载超出额定值。
    3. 问题: 滤波器无法正常启动?
    - 解决方案: 检查接线是否正确,特别是电源和电机之间的连接。确认所有连接都牢固,无松动。

    总结和推荐


    综上所述,TDK Electronics AG的B84143VR/S229系列正弦波输出滤波器凭借其卓越的降噪性能、便捷的安装和多种防护等级,成为了三相系统电机驱动应用的理想选择。该产品经过严格测试和认证,能够满足各种严苛的应用环境。我们强烈推荐该产品给那些需要高性能滤波解决方案的客户。无论是工业应用还是建筑项目,这款滤波器都将带来显著的价值和可靠性能。

B84143V0066R229参数

参数
中心频率 -
带宽 -
插入损耗 -
长*宽*高 440mm*146mm*355mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

B84143V0066R229厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B84143V0066R229数据手册

厂牌 PDF简要描述 下载
TDK 其他滤波器 TDK B84143V0066R229 B84143V0066R229数据手册

B84143V0066R229封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1699.724 ¥ 14224.5652
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14224.56
直接购买
加入购物车
