B82731M2601A030

产品分类: 共模滤波器
厂牌: TDK
产品描述: EPCOS 39 mH电源线扼流圈, B82731M系列, 600mA最大直流, 径向, 12.5mm引线节距
供应商型号: MCN-B82731M2601A030
供应商: 海外现货
标准整包数: 800

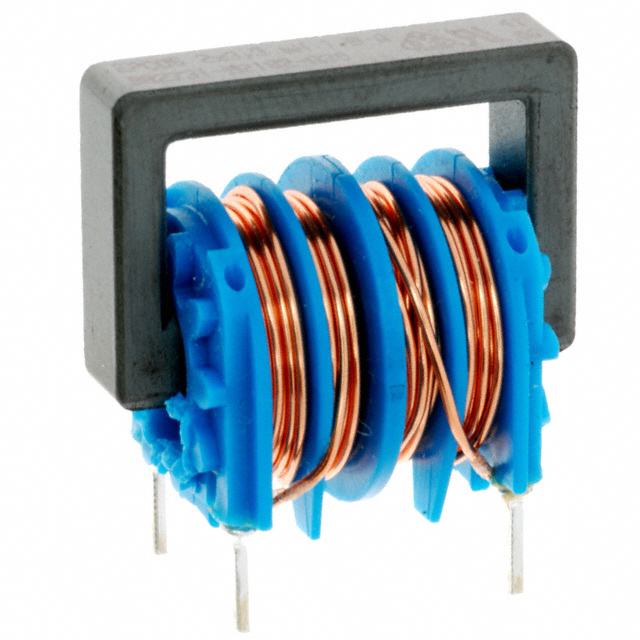

TDK 共模滤波器 B82731M2601A030

B82731M2601A030概述

    电子元器件产品技术手册:电流补偿型D核心双扼流圈

    产品简介


    EPCOS AG推出的电流补偿型D核心双扼流圈(型号B82731M/H)是一种专为电源线路抑制共模干扰设计的高品质电子元件。该系列产品具有紧凑的设计和优良的电气性能,适用于紧凑开关电源应用及灯具中的电子镇流器。这些产品提供多种额定电感值(3.3 mH 至 100 mH),适用于广泛的电压等级(250 V AC),且具备出色的电气特性和可靠性。

    技术参数


    - 额定电压: 250 V AC
    - 额定电感范围: 3.3 mH 至 100 mH
    - 额定电流: 0.35 A 至 1.8 A (+40 °C)
    - 结构: 由闭合矩形铁氧体核心、闭合塑料线圈骨架(UL 94 V-0)、无封装设计、双绕组、最小间距3 mm组成
    - 特性: 高谐振频率、约1%的漏感、低泄漏、高脉冲强度、低噪声、符合EN 60938-2 (VDE 0565-2)和UL 1283标准
    - 认证: UL和ENEC (VDE)批准,RoHS兼容

    产品特点和优势


    电流补偿型D核心双扼流圈的主要特点包括高谐振频率、低漏感和优秀的噪声控制能力。此外,这些扼流圈设计灵活,可以适应不同的安装方式(垂直和水平版本),并可通过多种订购代码进行配置以满足特定的应用需求。这些特性使得它们成为抑制电源线路中电磁干扰的理想选择。

    应用案例和使用建议


    这类扼流圈在多个领域都有广泛的应用,例如在紧凑型开关电源中作为电磁干扰滤波器,或在照明设备的电子镇流器中抑制共模干扰。在使用时,需要确保安装环境的温度不超过+40 °C,并注意焊接条件,以避免对线圈材料造成损害。对于需要长时间可靠运行的应用,建议对组件进行充分验证,确保其符合设计要求。

    兼容性和支持


    B82731M/H系列扼流圈与多种设备兼容,其独特的结构和电气特性使其在多种电路布局中均能保持良好的性能表现。制造商EPCOS提供了详细的技术支持和客户服务,以帮助用户解决使用过程中的各种问题,并确保产品能够发挥最佳性能。

    常见问题与解决方案


    1. 问:如何确认产品是否适合具体应用?
    答:用户需要根据自己的应用需求检查扼流圈的技术规格,特别是额定电压和电流,确保它们满足实际应用中的要求。

    2. 问:如果发现产品性能下降,应该如何处理?
    答:应首先检查安装环境的温度是否过高,或是否存在机械损伤。如果发现问题源于焊接质量,则需重新评估焊接条件和工艺。

    总结和推荐


    总体而言,电流补偿型D核心双扼流圈B82731M/H是一款高性能、多功能的电子元件,非常适合用于电源线路中的电磁干扰抑制。其紧凑的设计、优异的电气特性和多种认证使其在市场上具有较强的竞争力。如果您正在寻找一个能够稳定可靠地处理电磁干扰的解决方案,强烈推荐使用这款产品。

B82731M2601A030参数

参数
电感值 39mH@ 10kHz
直流电阻 1.5Ω(Typ)
额定电流 600mA
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
长*宽*高 21mm*15mm*20.5mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

B82731M2601A030厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82731M2601A030数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82731M2601A030 B82731M2601A030数据手册

B82731M2601A030封装设计

查看详情并下载
Symbol
Footprint
3D Model
