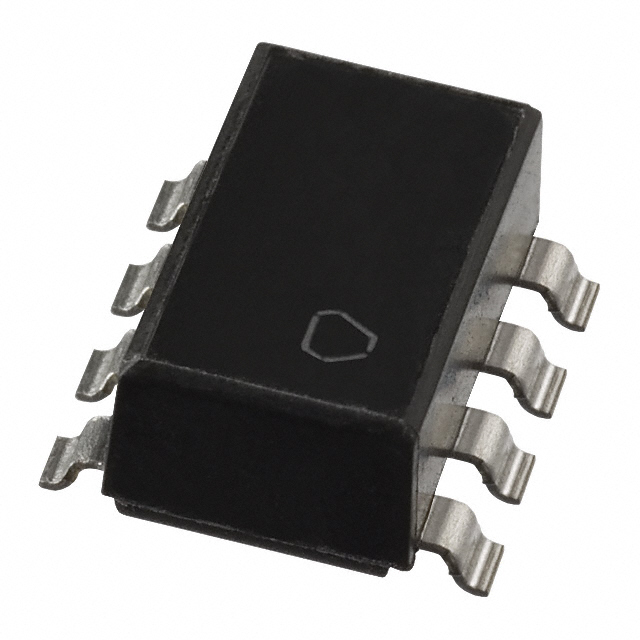

ZJYS51R5-2PBT-01

产品分类: 共模滤波器
厂牌: TDK
产品描述: 50V 2A 2 58.6μH 300Ω@ 20MHz 120mΩ 水平安装,贴片安装 6.86mm*5.5mm*5.08mm
供应商型号:
供应商:
标准整包数: 0
TDK 共模滤波器 ZJYS51R5-2PBT-01

ZJYS51R5-2PBT-01概述

    ZJYS51R5 Type Common Mode Filters 技术手册

    1. 产品简介


    ZJYS51R5 Type是TDK公司生产的一种用于信号线的共模滤波器。其主要功能是在不影响传输信号的情况下去除噪声,以传输高质信号。适用于PC、电话、局域网(LAN)、综合业务数字网(ISDN)、数字程控交换机(PBX)、游戏机、闭路电视(CTV)、CD-ROM、8毫米视频磁带录像机等设备中的数字信号处理。

    2. 技术参数


    基本规格:
    - 额定电压:50V
    - 额定电流:2A
    - 测试电压:125V
    - 绝缘电阻:最小100MΩ(直流50V,1分钟)
    - 直流电阻:最大0.12Ω(单线)
    - 阻抗:最低200Ω(+5至+35℃,20至300MHz)
    封装规格:
    - 包装方式:盘式
    - 包装数量:每盘1500个(部分型号为1000个)
    - 单个重量:约0.4g(部分型号为0.8g)

    3. 产品特点和优势


    特点:
    - 适用于多种电子设备中的信号线噪声过滤。
    - 高电流承载能力(最高2A),可作为电源线的噪声过滤器。
    - 小巧SMD型结构,适合表面贴装。
    优势:
    - 防止电磁干扰导致的电路故障。
    - 无需担心极性问题,易于安装。
    - 通过预热和合适的焊接条件提高焊接可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 在PC、电话系统中,用于处理高速数据传输过程中的共模噪声。
    - 在工业机器人和其他自动控制设备中,保证信号的纯净度。
    使用建议:
    - 安装前需确保预热温度不超过150℃。
    - 焊接时要注意焊点的温度和时间,避免过热导致性能下降。
    - 储存温度应保持在5至40℃之间,湿度应在10%到75%RH以下。

    5. 兼容性和支持


    兼容性:
    - 与各种表面贴装工艺兼容。
    - 具备环保特性,符合RoHS指令要求。
    支持:
    - 如有问题或需要特殊定制,可以联系制造商获得技术支持。
    - 公司网站提供详细的交付规范和后续服务信息。

    6. 常见问题与解决方案


    常见问题:
    1. 短路或性能下降。
    2. 焊接过程中出现质量问题。
    解决方案:
    - 确保预热和焊接条件符合标准。
    - 检查储存条件,确保未超过12个月的储存期限。

    7. 总结和推荐


    总结:
    - ZJYS51R5 Type在去除共模噪声方面表现出色,能有效提升信号质量。
    - 其优良的设计和高可靠性使其成为数字信号处理的理想选择。
    推荐:
    - 推荐在PC、电话系统及其他需要高信号纯净度的应用中使用此款滤波器。由于即将停产,建议尽快采购以确保长期供应。

ZJYS51R5-2PBT-01参数

参数
额定电压-DC 50V
阻抗 300Ω@ 20MHz
电感值 58.6μH
直流电阻 120mΩ
额定电流 2A
线路数量 2
额定电压-AC -
长*宽*高 6.86mm*5.5mm*5.08mm
安装方式 水平安装,贴片安装
零件状态 停产
包装方式 卷带包装
