首页  >  产品百科  >  B82724J8432N040

B82724J8432N040

产品分类: 共模滤波器
厂牌: TDK
产品描述: 800V 250V 4.3A 2 6.8mH@ 10kHz 40mΩ(Typ) 垂直安装,通孔安装 31.3mm*18.5mm*33.2mm
供应商型号: 495-77252-ND
供应商: Digi-Key
标准整包数: 1

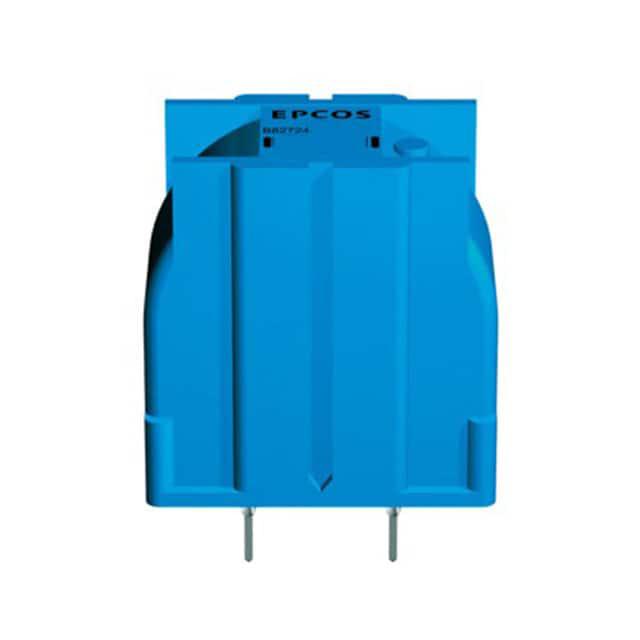

TDK 共模滤波器 B82724J8432N040

B82724J8432N040概述


    产品简介


    本手册介绍了EPCOS AG生产的电流补偿环形双扼流圈(B82724J8N)。这些电感器主要用于抑制共模干扰、开关电源应用、高压应用及频率转换器。它们设计用于AC线路电源应用,具备高共振频率和出色的抗干扰能力,适用于多种电气系统和工业设备。

    技术参数


    - 额定电压:250 V AC (50/60 Hz) / 800 V DC
    - 额定电感:0.5 mH ~ 47 mH
    - 额定电流:1.6 A ~ 10 A (+70°C)
    - 额定温度:+70°C
    - 测量频率:
    - LR ≤ 1 mH: 100 kHz
    - LR > 1 mH: 10 kHz
    - 引脚材料:CuNi18Zn290(镍锡镀层)
    - 引脚尺寸:0.7 mm × 0.7 mm
    - 引脚间距:15 mm × 12.5 mm
    - 最大温度:+850°C(灼热丝阻燃指数)
    - 焊接耐热性:+260°C(波峰焊)
    - 重量:约35克
    - 气候等级:40/125/56 (IEC 60068-1)
    - 存储条件:-25°C ~ +40°C, ≤75% RH

    产品特点和优势


    - 高共振频率:由于特殊的绕线技术,这些电感器具有较高的共振频率。
    - 低泄漏电感:典型值约为0.5%,有助于对称的干扰抑制。
    - 高温性能增强:在高工作温度下,标称电感和电流值显著提高。
    - 全封装设计:减少了污染程度和热稳定性,适合波峰焊接。
    - 符合标准:符合EN 60938-2 (VDE 0565-2) 和RoHS标准。

    应用案例和使用建议


    - 应用领域:共模干扰抑制、开关电源应用、高压应用、频率转换器。
    - 使用建议:确保在使用时遵循制造商的建议温度限制,避免因温度过高导致产品损坏。对于波峰焊接,建议预热到指定温度后再进行焊接,以保证焊接质量。

    兼容性和支持


    - 兼容性:这些电感器可以与其他标准组件配合使用,适用于大多数常见的电路设计。
    - 支持和服务:TDK集团提供全面的技术支持和售后服务,包括详细的产品数据手册和常见问题解答。

    常见问题与解决方案


    - 问题1:焊接过程中引脚出现裂缝
    - 解决方案:严格按照焊接温度和时间的要求进行操作,并选择合适的焊接材料。
    - 问题2:在高频应用中,电感器的性能下降
    - 解决方案:确保电感器安装在适当的环境中,避免过高的湿度和温度影响其性能。

    总结和推荐


    这款B82724J8N电流补偿环形双扼流圈在性能上表现出色,特别适合需要高频率、高温稳定性的应用。其优异的抗干扰能力和宽泛的工作温度范围使其成为许多应用的理想选择。综上所述,我强烈推荐此产品。

B82724J8432N040参数

参数
线路数量 2
额定电压-AC 250V
额定电压-DC 800V
阻抗 -
电感值 6.8mH@ 10kHz
直流电阻 40mΩ(Typ)
额定电流 4.3A
长*宽*高 31.3mm*18.5mm*33.2mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

B82724J8432N040厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82724J8432N040数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82724J8432N040 B82724J8432N040数据手册

B82724J8432N040封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.5576 ¥ 38.5117
10+ $ 3.7498 ¥ 31.6855
25+ $ 3.3405 ¥ 27.9556
40+ $ 3.2097 ¥ 26.8612
80+ $ 3.0264 ¥ 25.3272
240+ $ 2.7576 ¥ 23.0777
480+ $ 2.7509 ¥ 23.0219
库存: 220
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.51
