首页  >  产品百科  >  ZJYS51R5-2PLT-01

ZJYS51R5-2PLT-01

产品分类: 共模滤波器
厂牌: TDK
产品描述: 50V 2A 2 3.1μH 100Ω@ 100MHz 100mΩ 水平安装,贴片安装 6.86mm*5.5mm*5.08mm
供应商型号: CSJ-ST67078715
供应商: 海外现货
标准整包数: 1

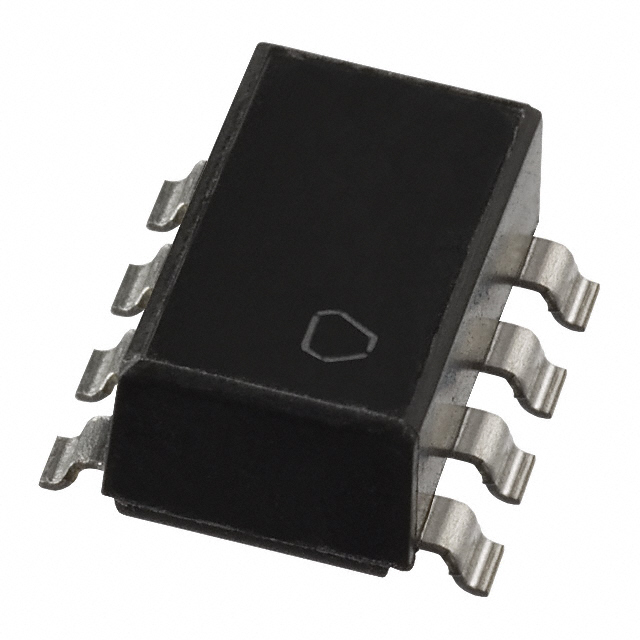

TDK 共模滤波器 ZJYS51R5-2PLT-01

ZJYS51R5-2PLT-01概述


    产品简介


    ZJYS51R5系列共模滤波器是专为信号线设计的电磁兼容(EMC)组件。这些滤波器具有卓越的性能,能够有效去除传输信号中的噪声,同时确保信号质量不受影响。它们适用于数字信号处理,例如在个人电脑、电话和其他通信设备中常见的数据传输。此外,由于其表面贴装技术(SMT)结构,ZJYS51R5系列非常适合自动化生产线上的大规模组装。产品主要应用于个人电脑、电话、局域网(LAN)、ISDN、数字程控交换机、游戏机、电视机顶盒、CD-ROM、8毫米视频磁带录像机等领域。

    技术参数


    | 特性 | 型号 |

    | 工作温度范围 | -25°C 到 +85°C |
    | 额定电压 | 50V |
    | 额定电流 | 2A |
    | 测试电压 | 125V(1个元素)
    250V(1个元素) |
    | 绝缘电阻 | ≥100 MΩ(在DC 50V下测量1分钟) |
    | 直流电阻 | ≤0.12 Ω(每条线)
    ≤0.25 Ω(每条线) |
    | 阻抗 | 200 Ω(20 MHz 至 300 MHz,+5°C 至 +35°C)
    300 Ω(6 MHz 至 20 MHz,+5°C 至 +35°C)
    100 Ω(20 MHz 至 100 MHz,+5°C 至 +35°C) |

    产品特点和优势


    ZJYS51R5系列共模滤波器的主要特点包括:
    1. 高效的噪声过滤能力:在不增加信号失真的情况下,能够有效去除传输信号中的噪声。
    2. 高可靠性:适合各种恶劣的工作环境,且在规定温度范围内能够稳定运行。
    3. 广泛的适用性:不仅适用于通用电子产品,还适用于复杂的数据传输系统,如PC和电话。
    4. 表面贴装技术:便于自动化生产和组装,提高了生产效率。
    5. 高电流承载能力:允许高达2A的电流,适用于多种电源线路的噪声防护。

    应用案例和使用建议


    ZJYS51R5系列共模滤波器广泛应用于多种设备中,如个人电脑、电话、局域网和电视等。在实际使用中,根据不同的应用场景和需求,需要合理选择和配置滤波器。例如,在PC主板上安装时,需要注意电路板的整体设计,以避免因残留应力导致滤波器失效。另外,为确保良好的散热效果,可以考虑加装散热片或其他散热措施。

    兼容性和支持


    ZJYS51R5系列共模滤波器符合RoHS指令,且不含卤素,因此适用于对环保要求较高的应用场合。对于其他相关电子元器件的兼容性问题,推荐参考制造商提供的最新数据手册或联系供应商进行咨询。厂商通常会提供一定的技术支持和维护服务,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后终端电极质量下降 | 在焊接前预热组件,确保温度不超过150°C。 |
    | 螺丝紧固部位引起局部变形 | 注意固定螺丝力度,避免对芯片施加过大的应力。 |
    | 过热导致性能下降 | 确保电路设计中有足够的容差以应对发热情况。 |

    总结和推荐


    ZJYS51R5系列共模滤波器是一款性能优越的产品,具有出色的噪声过滤能力和广泛的适用范围。其表面贴装技术使得安装和维护变得简单高效。尽管面临停产风险,但由于其卓越的技术指标和广泛应用场景,依然值得推荐使用。建议在选择时仔细查阅最新的技术文档,并结合具体的应用需求进行合理的选型和配置。

ZJYS51R5-2PLT-01参数

参数
电感值 3.1μH
直流电阻 100mΩ
额定电流 2A
线路数量 2
额定电压-AC -
额定电压-DC 50V
阻抗 100Ω@ 100MHz
长*宽*高 6.86mm*5.5mm*5.08mm
安装方式 水平安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

ZJYS51R5-2PLT-01厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZJYS51R5-2PLT-01数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK ZJYS51R5-2PLT-01 ZJYS51R5-2PLT-01数据手册

ZJYS51R5-2PLT-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5929 ¥ 13.4914
库存: 12170
起订量: 32 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.49
直接购买
加入购物车
