B84112G0000B110

产品分类: EMI滤波器
厂牌: TDK
产品描述: EPCOS 单相RFI滤波器 B84112G系列, 250 V 交流, 底盘安装
供应商型号: 3408823
供应商: 海外现货
标准整包数: 1

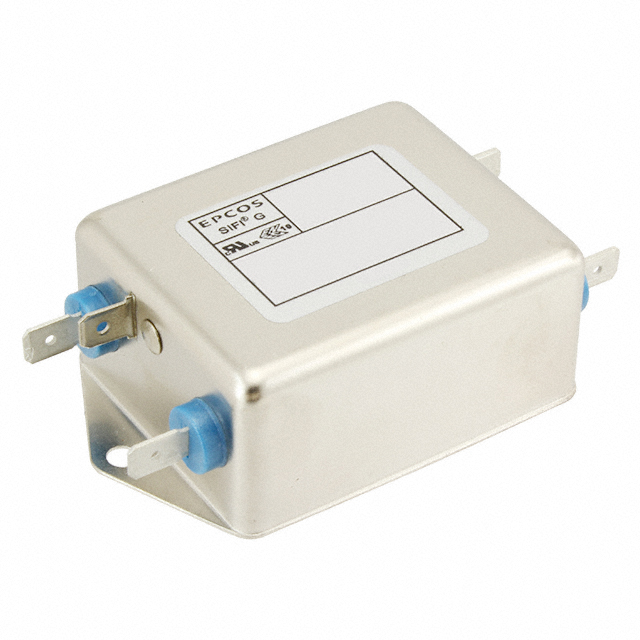

TDK EMI滤波器 B84112G0000B110

B84112G0000B110概述


    产品简介


    产品类型: EMC滤波器
    主要功能: 这类滤波器主要用于减少电源线上的电磁干扰(EMI),确保电子设备符合电磁兼容性标准。
    应用领域: 广泛应用于开关电源、工业电子设备、电信系统、数据中心和医疗设备等领域。

    技术参数


    - 额定电压 VR: 250 V AC/DC
    - 额定电流 IR: 2 A 至 36 A
    - 测试电压 Vtest:
    - 标准版:1770 V DC, 2 s (线对线)
    - 医用版:2700 V DC, 2 s (线对壳体),2500 V AC, 2 s (线对壳体)
    - 泄漏电流 ILK: 在250 V AC 和50 Hz时为0.369 mA
    - 气候类别: 25/100/21 (湿度测试:-25 °C/+100 °C/21天)
    - 认证: 符合 IEC 60939, UL 1283, CSA C22.2 No.8标准

    产品特点和优势


    - 易于安装: 简单的设计使安装变得快捷而方便。
    - 紧凑设计: 小巧的体积节省了空间。
    - 成本优化: 具有较高的性价比。
    - 认证齐全: 拥有ENEC、UL 和cUL 认证。

    应用案例和使用建议


    这些滤波器常用于开关电源和工业电子设备。例如,在一个开关电源的应用中,用户需要减少电网噪声对电源的影响。为了提高效果,用户可以考虑将滤波器放置在靠近电源输入端的位置,并根据手册建议进行正确的接地处理。
    使用建议:
    - 安装前必须确保滤波器的接地良好。
    - 避免过载,确保滤波器在额定电流范围内工作。
    - 使用长电机电缆时,应注意寄生电流对滤波器温度的影响。

    兼容性和支持


    - 兼容性: 可以与其他符合相同标准的电子元器件或设备一起使用。
    - 支持: 厂商提供详尽的技术文档和支持,用户可通过官方网站获取更多资料。

    常见问题与解决方案


    - 问题: 滤波器工作时发热严重。
    - 解决方案: 检查滤波器是否正确安装并确保自然对流不受阻碍。必要时可采取额外散热措施。

    - 问题: 泄漏电流过高。
    - 解决方案: 确保接地连接符合标准要求,如需更高KU值,使用相应规格的接地导线。

    总结和推荐


    综上所述,TDK Electronics 的这款2线EMC滤波器具备易安装、紧凑设计、高性价比和认证齐全的特点,适用于多种应用场景。对于需要高度电磁兼容性的设备,这款滤波器是理想的选择。基于其出色的表现和广泛的应用范围,我们强烈推荐使用此款滤波器。
    以上内容整理自技术手册中的详细描述,旨在帮助用户更好地理解和使用TDK Electronics的EMC滤波器。希望本文能为您提供有价值的参考信息。

B84112G0000B110参数

参数
电路技术 -
截止频率 100MHz
电容值 680nF,680nF
ESD保护
中心频率 -
额定电压-DC 250V
电感值 1.8mH
滤波器阶数 2
额定电流 10A
电阻 150mΩ
通道数 -
长*宽*高 52mm*89.5mm*89.5mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 托盘
