B82730G3951A020

产品分类: 共模滤波器
厂牌: TDK

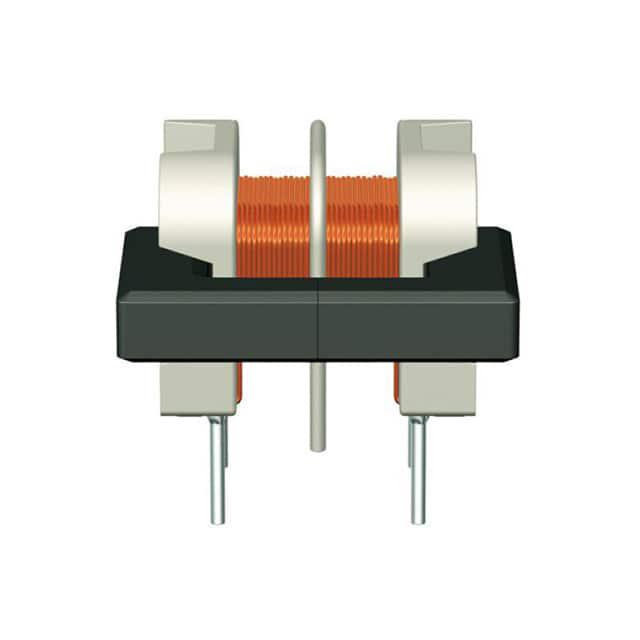

产品描述: 300V 950mA 2 2.2mH@ 10 kHz 410mΩ(Typ) 水平安装,通孔安装 16.5mm*15mm*12mm
供应商型号: 3580963
供应商: 海外现货
标准整包数: 1
TDK 共模滤波器 B82730G3951A020

B82730G3951A020概述

    电子元器件产品技术手册

    产品简介


    本文档介绍的是电源线扼流圈(Power Line Chokes),型号为B82730U/G。这是一种电流补偿型U形双扼流圈,适用于交流电压300V下运行,额定电流范围为0.4至2.6A,电感量范围为0.33至15mH,适用于+40°C的工作温度。此类组件主要用于抑制共模干扰,广泛应用于开关电源、灯泡电子镇流器及白色家电等领域。

    技术参数


    - 额定电压:300V AC(50/60Hz)
    - 额定电流:0.4…2.6A
    - 额定电感:0.33…15mH
    - 测量频率:对于小于等于1mH的电感,测量频率为100kHz;大于1mH的电感,测量频率为10kHz
    - 响应频率:高
    - 漏电感:典型值约为1.3%
    - 温度影响:在直流磁偏压条件下,电感量降低ΔL/L0<10%(+20°C时)
    - 直流电阻:典型值为每绕组mΩ级别
    - 焊接可焊性:满足Sn96.5Ag3.0Cu0.5标准焊接条件
    - 防潮性:湿焊面积≥95%
    - 环境适应性:符合Climatic Category 40/125/56标准
    - 认证:通过EN 60938-2, UL 1283, UL 1446认证
    - 重量:约4g

    产品特点和优势


    B82730U/G具有以下几个显著特点和优势:
    - 高响应频率:非常适合高频电路设计。
    - 低杂散电感:典型值约为1.3%,确保高效共模干扰抑制。
    - 低噪音:避免设备运行时产生不必要的噪音干扰。
    - 适合波峰焊接:增强装配工艺的兼容性。
    - UL和VDE认证:证明产品符合国际安全标准。

    应用案例和使用建议


    该组件适用于多种场合,包括但不限于:
    - 开关电源:确保设备高效运行并抑制噪声干扰。
    - 灯泡电子镇流器:提高照明系统的稳定性。
    - 白色家电:如洗衣机、冰箱等家用电器,提高整体能效和安全性。
    使用建议:为确保最佳性能,请按照推荐的环境条件进行安装和操作。尤其注意保持工作温度不超出规定范围,并确保适当的散热措施。

    兼容性和支持


    - 兼容性:与标准波峰焊接工艺兼容。
    - 支持服务:提供详尽的技术文档及售后支持。如有疑问,请联系当地销售办公室。

    常见问题与解决方案


    1. 高温环境下的性能降低:请严格控制应用环境温度不超过+40°C,必要时增加散热装置。
    2. 焊接损坏:请严格按照推荐的焊接条件操作,确保焊接材料与温度控制得当。
    3. 漏电问题:检查所有连接点是否牢固,避免长时间接触可能导致的短路风险。

    总结和推荐


    总体而言,B82730U/G系列扼流圈凭借其出色的电气性能、高效的共模干扰抑制能力以及广泛的适用范围,在电子元器件市场上展现出强大的竞争力。它不仅满足各类工业和消费电子产品的基本需求,而且具备良好的环境适应性和稳定性,是值得推荐选用的产品。

B82730G3951A020参数

参数
直流电阻 410mΩ(Typ)
额定电流 950mA
线路数量 2
额定电压-AC 300V
额定电压-DC -
阻抗 -
电感值 2.2mH@ 10 kHz
长*宽*高 16.5mm*15mm*12mm
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘
