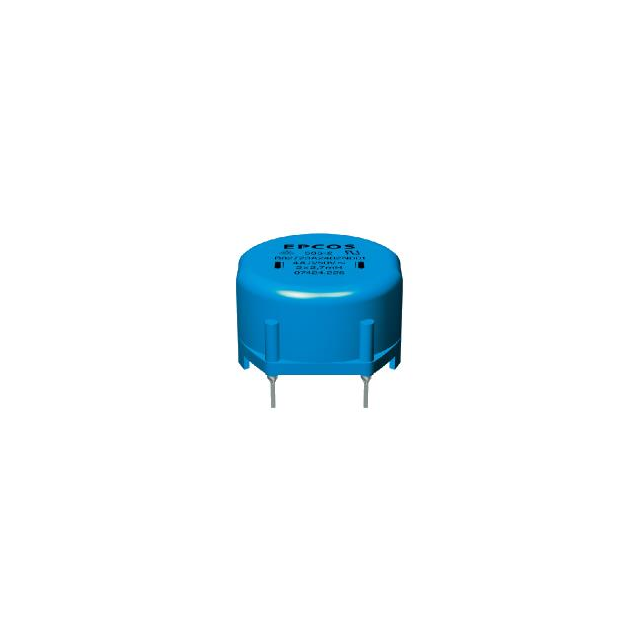

B82723A2802N001

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 8A 2 450μH@ 100kHz 11mΩ(Typ) 水平安装,通孔安装 28mm*27mm*16.8mm
供应商型号: 495-77073-ND
供应商: Digi-Key
标准整包数: 1
TDK 共模滤波器 B82723A2802N001

B82723A2802N001概述


    产品简介


    产品类型: 电流补偿环形双扼流圈
    主要功能: 抑制共模干扰,适用于开关电源、灯具电子镇流器和功率逆变器等应用
    应用领域: 主要用于电力线上的噪声和干扰抑制,广泛应用于工业和消费电子产品中

    技术参数


    - 额定电压: 250 V AC (50/60 Hz)
    - 额定电感: 0.45 mH 至 56 mH
    - 额定电流: 0.5 A 至 8 A (+40 °C, +60 °C, +70 °C)
    - 结构:
    - 环形电流补偿双扼流圈
    - 镀环氧涂层的铁氧体芯 (UL 94 V-0)
    - 塑料外壳(内置引脚,UL 94 V-0)
    - 点焊(UL 94 V-0)
    - 扇形绕组
    - 性能参数:
    - 特殊绕组技术提高谐振频率
    - 典型值:约 1% 的杂散电感
    - 符合 EN 60938-2 (VDE 0565-2) 和 UL 1283 标准
    - 可以进行波峰焊接
    - 罗马标准兼容 (RoHS)

    产品特点和优势


    - 高共振频率: 由于特殊的绕线技术,产品具有较高的共振频率
    - 低杂散电感: 典型值为 1%,有助于对称的干扰抑制
    - 适应性强: 设计符合多个国际标准,可适应各种应用环境
    - 可靠性高: 通过多项严苛测试,确保长期可靠运行
    - 兼容性好: 适合多种焊接方式,包括波峰焊接

    应用案例和使用建议


    - 应用案例:
    该产品常用于电力线噪声抑制,尤其是在开关电源、灯具电子镇流器和功率逆变器中。例如,在工业控制电路中,可以有效降低电磁干扰,提高系统的稳定性。
    - 使用建议:
    在使用过程中,应根据具体应用场景选择合适的额定电流和电感值。考虑到温度变化对电感的影响,建议根据工作环境选择相应的温升等级。

    兼容性和支持


    - 兼容性:
    该产品可与多种电路和设备兼容,特别是在需要共模干扰抑制的应用中。
    - 支持:
    供应商提供技术支持和维护服务,以帮助客户解决问题和优化应用。此外,还可以提供详细的技术文档和设计指南。

    常见问题与解决方案


    1. 问题: 产品在高温下工作时,性能下降明显。
    解决方案: 检查产品的实际工作温度是否超过额定温度范围。若温度过高,可以考虑增加散热措施,如增加散热片或采用风冷等方式。
    2. 问题: 产品在焊接过程中出现虚焊。
    解决方案: 确保焊接过程符合技术规范,检查焊接温度和时间。必要时可以调整焊接参数,如温度和时间,以获得更好的焊接效果。
    3. 问题: 产品出现机械损坏。
    解决方案: 检查安装过程中是否存在过度冲击或振动。建议客户进行适当的防护措施,以减少外部因素的影响。

    总结和推荐


    综合评估:
    B82723A/J 系列电流补偿环形双扼流圈具有出色的共振频率和杂散电感特性,能够满足多种应用需求。产品符合多个国际标准,设计合理,能够提供可靠的性能。
    推荐意见:
    鉴于其优异的性能和广泛的适用范围,强烈推荐在需要高效共模干扰抑制的应用中使用 B82723A/J 系列产品。

B82723A2802N001参数

参数
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 450μH@ 100kHz
直流电阻 11mΩ(Typ)
额定电流 8A
长*宽*高 28mm*27mm*16.8mm
安装方式 水平安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
