B84143A0120R000

产品分类: EMI滤波器
厂牌: TDK
产品描述: EPCOS 三相RFI滤波器 B84143A*R000系列, 480 V 交流, 法兰安装
供应商型号: 3409308
供应商: 海外现货
标准整包数: 1

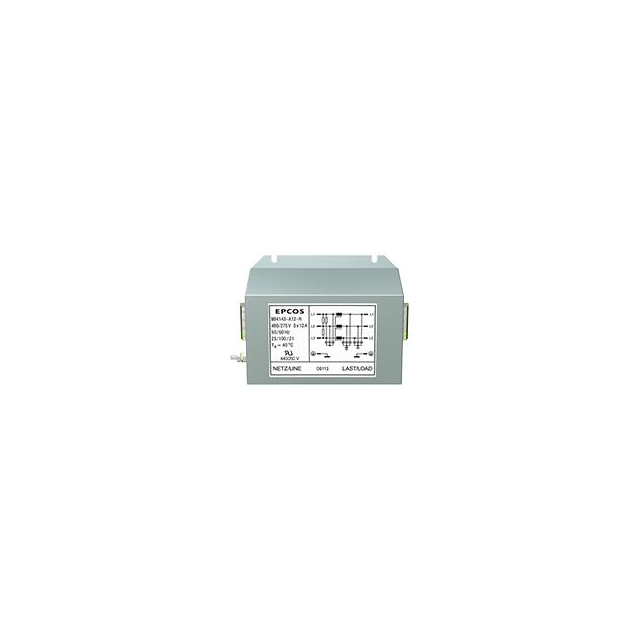

TDK EMI滤波器 B84143A0120R000

B84143A0120R000概述


    产品简介


    产品类型: EMC滤波器
    主要功能: 针对变频器和电源电子设备的三线滤波器,主要用于减少电磁干扰(EMI)。
    应用领域: 频率转换器、电机驱动(电梯、泵、牵引系统、传送系统、暖通空调系统)、风力发电场、电源设备等。

    技术参数


    - 额定电压 (VR): 275/480 V AC (50/60 Hz)
    - 额定电流 (IR): 8 A 至 180 A
    - 测试电压 (Vtest): 线/线:1770 V DC,2 s;线/壳体:2700 V DC,2 s
    - 过载能力 (热过载): 1.5 x IR 每小时 3 分钟 或 2.5 x IR 每小时 30 秒
    - 泄漏电流 (lLK): 在 275/480 V AC 和 50 Hz 下
    - 气候类别 (IEC 60068-1): 25/100/21 (−25°C/+100°C/21 天湿热测试)
    - 认证: UL 1283, CSA C22.2 No.8 (250/440 V AC, 275/480 V AC)

    产品特点和优势


    - 高插入损耗: 有助于显著减少电磁干扰。
    - 优化的泄漏电流: 减少电磁干扰的同时保持安全性。
    - 易于安装: 方便客户快速集成到现有系统中。
    - 防护等级: IP 20 (根据 IEC 60529)。
    - 适合长电机电缆: 设计时充分考虑了长电缆的应用场景。
    - 符合标准: 符合 IEC 60939, CSA C22.2 No.8, UL 和 cUL 认证。

    应用案例和使用建议


    - 频率转换器: 适用于电机驱动的各种场合,如电梯、泵、牵引系统、传送系统和暖通空调系统。
    - 风力发电场: 用于风力发电系统中的电力电子设备,提高系统的稳定性。
    - 电源设备: 适用于需要严格控制电磁干扰的电源设备。
    使用建议:
    - 确保合格的专业人员进行操作: 安装和维修必须由具备资格的电工执行。
    - 保护接地连接: 严格遵守保护接地连接的规定,避免漏电风险。
    - 避免不当过载: 避免使用中出现共振或其他过高频率的电压,以免损坏设备。

    兼容性和支持


    - 兼容性: 与其他符合 IEC 60068-1 标准的设备兼容。
    - 支持: 厂商提供详尽的安装和维护文档,确保用户能够正确使用和维护设备。

    常见问题与解决方案


    1. 问题: 设备温度过高
    解决办法: 确保设备安装位置通风良好,避免自然对流受阻。

    2. 问题: 泄漏电流超过规定值
    解决办法: 检查并安装符合要求的保护接地导线,确保导线具有足够的截面积。

    3. 问题: 过载损坏
    解决办法: 使用过电流保护装置防止电路超负荷运行。

    总结和推荐


    综合评估: TDK 的 B84143AR000 系列三线滤波器是一款高性能的 EMC 滤波器,适用于多种应用场景,尤其是电机驱动和风力发电系统。其高插入损耗、优化的泄漏电流和易安装等特点使其在市场上具有很强的竞争力。此外,该产品的认证齐全,安全性高,非常适合对电磁干扰要求严格的场合使用。
    推荐使用: 综上所述,我们强烈推荐该系列滤波器用于各类电力电子和变频器应用,特别是对于需要高度电磁兼容性的系统。

B84143A0120R000参数

参数
额定电压-DC -
中心频率 -
电容值 -
ESD保护 -
电路技术 -
电感值 -
额定电流 120A
截止频率 -
通道数 -
电阻 750μΩ
滤波器阶数 -
长*宽*高 348mm*171mm*171mm
安装方式 底座安装
包装方式 散装

B84143A0120R000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B84143A0120R000数据手册

厂牌 PDF简要描述 下载
TDK EMI滤波器 TDK B84143A0120R000 B84143A0120R000数据手册

B84143A0120R000封装设计

查看详情并下载
Symbol
Footprint
3D Model
