B82724J8322N040

产品分类: 共模滤波器
厂牌: TDK
产品描述: 800V 250V 3.2A 2 10mH@ 10kHz 80mΩ(Typ) 垂直安装,通孔安装 31.3mm*18.5mm*33.2mm
供应商型号: 495-77251-ND
供应商: Digi-Key
标准整包数: 1

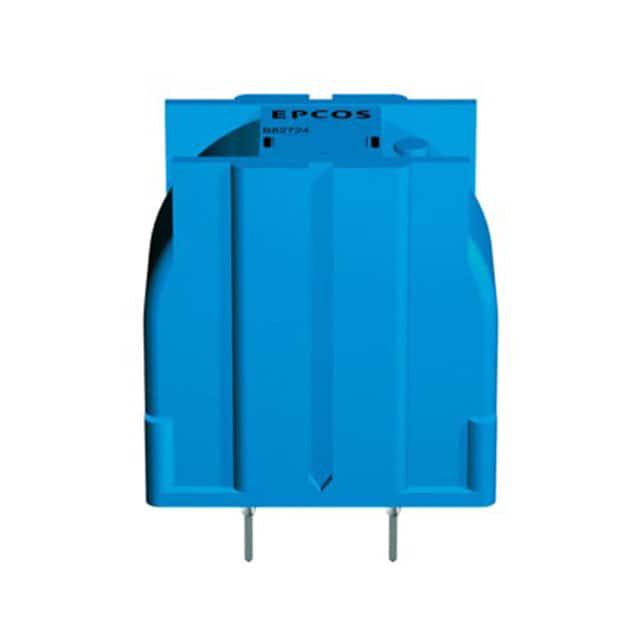

TDK 共模滤波器 B82724J8322N040

B82724J8322N040概述


    产品简介


    电子元器件:电流补偿环形双扼流圈
    EPCOS AG(现为TDK集团的一部分)推出的B82724J8N系列电流补偿环形双扼流圈是一种适用于多种高电压和高频应用的高性能元器件。这类扼流圈主要用于抑制共模干扰,广泛应用于开关电源、高压应用以及频率转换器等领域。该系列产品以其高可靠性、低损耗和优异的温度稳定性而著称。

    技术参数


    - 额定电压: 250 V AC (50/60 Hz) / 800 V DC
    - 额定电感: 0.5 mH 至 47 mH
    - 额定电流: 1.6 A 至 10 A / +70 °C
    - 构造特点:
    - 电流补偿环形双扼流圈
    - 镀环氧涂层的铁氧体芯 (UL 94 V-0)
    - 塑料外壳内嵌引脚 (UL 94 V-0)
    - 全密封填充 (UL 94 V-0, CTI 600)
    - 扇区绕组
    - 内部绝缘距离 > 2.5 mm

    产品特点和优势


    1. 高谐振频率:通过特殊绕线技术实现。
    2. 对称干扰抑制:约 0.5% 的杂散电感,有助于对称干扰抑制。
    3. 高温条件下高标称电感和电流值:即使在高温度下也能保持稳定的性能。
    4. 全密封填充设计:减少污染程度并增强热稳定性。
    5. 适合波峰焊接:可适应多种焊接工艺。
    6. 符合EN 60938-2 (VDE 0565-2) 标准。
    7. 环保材料:符合RoHS标准。

    应用案例和使用建议


    - 抑制共模干扰:适用于各种电子设备中,特别是对电磁兼容性要求较高的场合。
    - 开关电源:在开关电源中发挥关键作用,确保电源稳定输出。
    - 高压应用:适用于需要高压供电的应用场景,如某些工业控制设备。
    - 频率转换器:在频率转换器中用于滤波和保护电路。
    使用建议:
    - 在高温环境下使用时,应考虑电流补偿功能以确保性能稳定。
    - 焊接时需注意温度和时间参数,避免损坏产品。
    - 在长期暴露于化学清洗剂环境中时,需检查清洗剂对产品的影响。

    兼容性和支持


    - 兼容性:本产品可与其他电子元器件兼容,尤其是在需要高电感和电流的应用中。
    - 支持和维护:厂商提供详尽的技术文档和支持,确保客户能够正确安装和使用。

    常见问题与解决方案


    - 问题1: 温度过高导致性能下降。
    - 解决办法: 检查散热系统是否有效,并确保工作环境不超过产品标定的工作温度范围。

    - 问题2: 在焊接过程中发生损坏。
    - 解决办法: 按照规范进行焊接,特别是在温度和时间参数上严格控制。

    - 问题3: 长期暴露在化学清洗剂中导致性能下降。
    - 解决办法: 使用对产品无害的清洗剂,并确保清洗过程不会对产品产生机械应力。

    总结和推荐


    综合评估:
    - 优点:高可靠性、低损耗、优秀的温度稳定性和广泛的适用范围。
    - 推荐:强烈推荐使用该产品。无论是在开关电源还是高压应用中,它都能提供卓越的性能表现和可靠性。对于需要高电感和电流的应用场景,它是理想的选择。
    总的来说,EPCOS AG的B82724J8N系列电流补偿环形双扼流圈是一款值得信赖的产品,适用于多种高电压和高频应用。它的高性能和多功能性使其在市场上具有显著的竞争优势。

B82724J8322N040参数

参数
额定电压-DC 800V
阻抗 -
电感值 10mH@ 10kHz
直流电阻 80mΩ(Typ)
额定电流 3.2A
线路数量 2
额定电压-AC 250V
长*宽*高 31.3mm*18.5mm*33.2mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

B82724J8322N040厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82724J8322N040数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82724J8322N040 B82724J8322N040数据手册

B82724J8322N040封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.5576 ¥ 38.5117
10+ $ 3.7498 ¥ 31.6855
25+ $ 3.3405 ¥ 27.9556
40+ $ 3.2097 ¥ 26.8612
80+ $ 3.0264 ¥ 25.3272
240+ $ 2.7576 ¥ 23.0777
480+ $ 2.7509 ¥ 23.0219
库存: 39
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.51
直接购买
加入购物车
