B82720K2202N040

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 2A 2 1.1mH@ 10 kHz 65mΩ(Typ) 垂直安装,通孔安装 13mm*9.5mm*14mm
供应商型号: UA-B82720K2202N040
供应商: 海外现货
标准整包数: 1

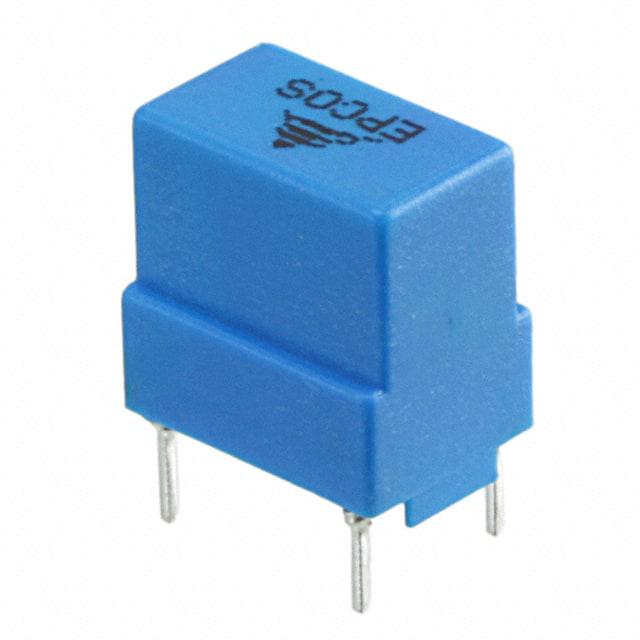

TDK 共模滤波器 B82720K2202N040

B82720K2202N040概述


    产品简介


    B82720A/K 电流补偿环形芯双扼流圈是一款专为抑制共模干扰而设计的高可靠性电子元器件。它广泛应用于紧凑型电子镇流器、开关电源等领域。这款扼流圈能够提供高效的干扰抑制能力,确保设备在复杂的电磁环境中稳定运行。其主要功能在于降低噪声干扰,提高电子设备的整体性能和稳定性。

    技术参数


    | 参数 | 值 |

    | 额定电压 | 250 V AC |
    | 额定电感 | 1.1 mH 至 22 mH |
    | 额定电流 | 0.3 A 至 2 A / +40 °C |
    | 工作温度 | +40 °C |
    | 标准认证 | EN 60938-2 (VDE 0565-2), UL 1283 |
    | 阻燃等级 | UL 94 V-0 |
    | 尺寸 | 水平版本、垂直版本 |

    产品特点和优势


    1. 高共振频率:由于特殊的绕线技术,B82720A/K 具有较高的共振频率,这有助于提升整体的电磁兼容性能。
    2. 低杂散电感:约为0.7%,有利于对称干扰的抑制。
    3. 适应性焊接工艺:适用于波峰焊接。
    4. 环保材料:符合RoHS标准,不含铅。
    5. 高可靠性:通过严格的UL认证和EN认证,保证长期稳定工作。

    应用案例和使用建议


    应用案例:
    - 在紧凑型电子镇流器中的应用。
    - 开关电源模块中的电磁干扰抑制。
    使用建议:
    - 在安装过程中应避免直接撞击或施加外力,以免影响电感值。
    - 使用前请仔细检查焊接条件,确保焊点质量。
    - 在需要高温环境的应用中,建议进行详细的热测试以确保产品的长期可靠性。

    兼容性和支持


    兼容性:
    - 与常见的印刷电路板(PCB)兼容,适合各种紧凑型设计。
    - 可与多种型号的其他电子元器件一起使用,具有广泛的兼容性。
    支持和维护:
    - 由TDK提供全面的技术支持和售后服务。
    - 产品资料详尽,用户可轻松查阅相关文档进行维护。

    常见问题与解决方案


    1. 问题:产品在高温环境下工作时出现性能下降。
    解决方案:确保操作温度不超过额定范围,并使用适当的散热措施。
    2. 问题:安装后发现焊接不良。
    解决方案:检查焊接工艺和焊接条件,确保焊接温度和时间符合要求。
    3. 问题:产品在长时间运行后出现电感值下降。
    解决方案:定期进行电感检测,如发现问题及时更换或调整安装方式。

    总结和推荐


    综上所述,B82720A/K 电流补偿环形芯双扼流圈凭借其出色的性能、广泛的适用性和良好的兼容性,是众多应用场景的理想选择。无论是对于电子镇流器还是开关电源,该产品都能够提供有效的电磁干扰抑制,从而提升系统的稳定性和可靠性。基于以上分析,强烈推荐使用该产品以满足各类电磁干扰抑制需求。

B82720K2202N040参数

参数
额定电流 2A
线路数量 2
额定电压-AC 250V
额定电压-DC -
阻抗 -
电感值 1.1mH@ 10 kHz
直流电阻 65mΩ(Typ)
长*宽*高 13mm*9.5mm*14mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

B82720K2202N040厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82720K2202N040数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82720K2202N040 B82720K2202N040数据手册

B82720K2202N040封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4 ¥ 11.732
181+ $ 1.375 ¥ 11.5225
435+ $ 1.325 ¥ 11.1035
872+ $ 1.275 ¥ 10.6845
3900+ $ 1.0938 ¥ 9.1656
15600+ $ 0.8925 ¥ 7.4792
库存: 3366
起订量: 90 增量: 150
交货地:
最小起订量为:1
合计: ¥ 11.73
