B82731M2901A030

产品分类: 共模滤波器
厂牌: TDK
产品描述: 250V 900mA 2 15mH@ 10kHz 600mΩ(Typ) 垂直安装,通孔安装 21mm*15mm*20.5mm
供应商型号: 1644842
供应商: 海外现货
标准整包数: 1

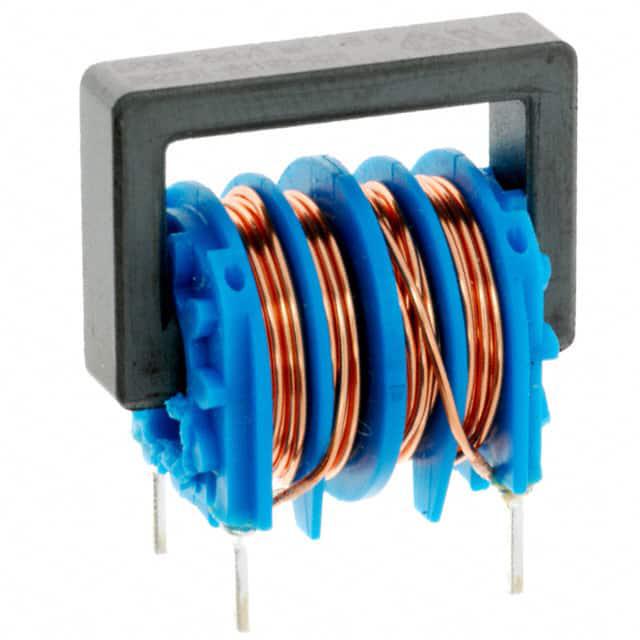

TDK 共模滤波器 B82731M2901A030

B82731M2901A030概述

    #

    产品简介


    产品类型:电感器
    主要功能:用于电源线路中的干扰抑制,特别适用于开关电源的应用。
    应用领域:包括但不限于紧凑型开关电源、灯具电子镇流器等。
    #

    技术参数


    - 额定电压(VR):250 V AC (50/60 Hz)
    - 额定电流(IR):0.35 … 1.8 A / +40 °C
    - 额定电感(LR):3.3 … 100 mH
    - 测试电压(Vtest):1500 V AC,持续时间2秒(线对线)
    - 典型杂散电感(Lstray,typ):约1%(测量条件:10 kHz,5 mA,+20 °C)
    - 直流电阻(Rtyp):根据20°C时的典型值,以每绕组指定
    - 引脚材料:基材CuNi18Zn20,镀层为Ni/Sn
    - 引脚尺寸:0.6 × 0.6 mm
    - 引脚间距:10 … 12.5 mm
    - 重量:约8克
    - 认证标准:IEC EN 60938-2, UL 1283 (E70122)
    #

    产品特点和优势


    1. 高共振频率:由于双绕组设计,提供了较高的共振频率。
    2. 低杂散电感:提供大约1%的杂散电感,适合对称干扰抑制。
    3. 低泄漏:采用封闭式磁芯设计,减少了漏磁。
    4. 高脉冲强度:能够承受高的脉冲电流。
    5. 低噪音:相比其他电感器,噪音较小。
    6. 环保设计:无需封装和胶水,易于回收,符合RoHS标准。
    7. 适合焊接:可进行波峰焊操作,适合自动化生产线。
    #

    应用案例和使用建议


    应用案例:广泛应用于开关电源和灯具电子镇流器中,以抑制共模干扰。
    使用建议:
    - 保持良好的散热:确保在高温环境下能正常运行。
    - 避免冲击:特别是针对封闭式磁芯设计,避免直接撞击以防止磁芯损坏。
    - 合理布局:在电路板上应合理布置以减少杂散电感的影响。
    #

    兼容性和支持


    - 兼容性:适用于各种开关电源和灯具应用,但需要根据具体应用验证其适用性。
    - 支持服务:供应商提供相应的技术支持和维护服务,可通过官方渠道获取更多信息和支持。
    #

    常见问题与解决方案


    1. Q: 电感器安装后出现过热现象
    - A: 检查安装环境温度,确保不超过其额定温度(+40 °C)。如果温度过高,可以尝试改善散热条件。

    2. Q: 电感器在高温下发生故障
    - A: 确认是否在高温环境下正确选型并遵循额定温度限制。可以增加散热装置来缓解问题。

    3. Q: 电感器噪音较大
    - A: 确保电感器安装时避免物理震动,检查是否与其他部件发生接触或摩擦。
    #

    总结和推荐


    综合评估:
    - 该产品在额定电流和电感范围内的性能表现优秀,尤其在高频下的表现良好。
    - 特别适用于紧凑型开关电源和灯具电子镇流器应用。
    - 通过环保的设计和良好的兼容性,在市场上具有较强的竞争力。
    推荐:强烈推荐在合适的应用场景中使用此电感器。其优秀的性能和环保特性使其成为市场上的优选产品。

B82731M2901A030参数

参数
阻抗 -
电感值 15mH@ 10kHz
直流电阻 600mΩ(Typ)
额定电流 900mA
线路数量 2
额定电压-AC 250V
额定电压-DC -
长*宽*高 21mm*15mm*20.5mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘

B82731M2901A030厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82731M2901A030数据手册

厂牌 PDF简要描述 下载
TDK 共模滤波器 TDK B82731M2901A030 B82731M2901A030数据手册

B82731M2901A030封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.6463
50+ ¥ 11.331
100+ ¥ 11.1287
250+ ¥ 11.1287
500+ ¥ 10.9264
1600+ ¥ 10.9264
8000+ ¥ 10.9264
16000+ ¥ 10.9264
库存: 1158
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.64
直接购买
加入购物车
