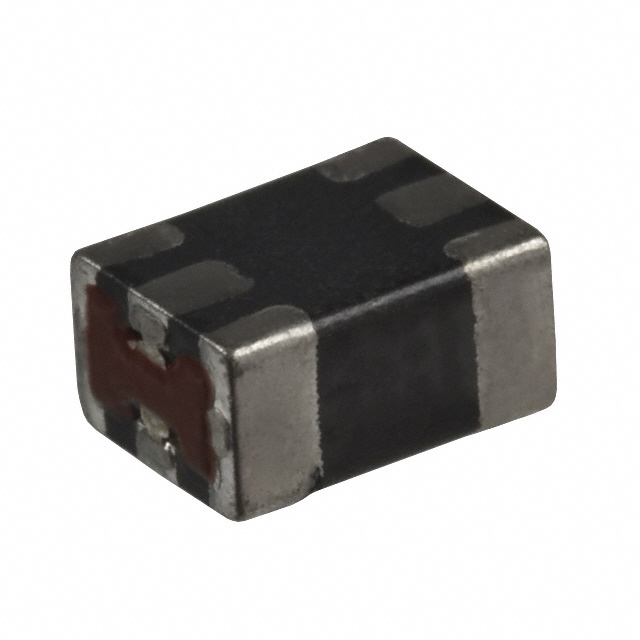

ACM4532-601-2P-T001

产品分类: 共模滤波器
厂牌: TDK
产品描述: 50V 1.5A 2 600Ω@ 100MHz 100mΩ 1812 贴片安装 4.5mm*3.2mm*2.3mm
供应商型号: CSCS-ACM4532-601-2P-T001
供应商: 海外现货
标准整包数: 1
TDK 共模滤波器 ACM4532-601-2P-T001

ACM4532-601-2P-T001概述

    # 高速差分信号线/通用信号线共模滤波器——ACM系列

    产品简介


    ACM系列共模滤波器是TDK公司专为高频率应用设计的高性能电子元件,广泛应用于高速差分信号线及通用信号线。本系列产品具有尺寸小巧且高度可靠的特点,能够有效抑制辐射噪声并减少系统干扰,适用于个人计算机、液晶显示屏(LCD)、数字摄像机(DVC)以及卫星电视接收器(STB)等多种电子设备。
    主要功能与特点
    - 支持高频率下的噪声抑制,具备低差模阻抗特性。
    - 适合于多种电路和噪声环境的应用需求。
    - 小型化设计满足现代电子产品的紧凑布局要求。

    技术参数


    | 类型编号 | 尺寸规格 | 共模阻抗@100MHz | 线路数量 | 额定电压DC (V) | 最大额定电流DC (A) |
    |
    | ACM2012 | 2.0×1.2mm | 90Ω | 2线 | 50 | 0.4 |
    | ACM2520 | 2.5×2.0mm | 300Ω | 2线 | 20 | 0.4 |
    | ACM3225 | 3.2×2.5mm | 1000Ω | 2线 | 20 | 0.2 |
    | ACM4532 | 4.5×3.2mm | 1000Ω | 3线 | 20 | 0.2 |
    注:以上所有规格可能会根据制造商更新而发生变化。

    产品特点和优势


    特殊功能
    - 极其小型化的体积允许其在复杂的PCB布局中占据更少的空间。
    - 共模阻抗值高达1000Ω @ 100MHz,能有效隔离高频噪声。
    - 差模阻抗维持较低水平,确保不会对高速信号产生负面影响。
    市场竞争力
    由于其卓越的性能表现,在竞争激烈的电子元器件市场中占据了有利地位。无论是从技术创新还是产品质量来看,ACM系列都表现出色。
    应用案例与使用建议
    应用实例
    - 笔记本电脑USB接口处的EMI防护。
    - 数字视频接口(DVI)中的信号完整性改善。
    - 液晶显示器的数据传输路径保护。
    使用建议
    为了最大化发挥ACM系列滤波器的效果,请确保正确选择型号以匹配具体的工作条件。同时,在焊接过程中遵循推荐温度曲线可以保证良好的连接质量。

    兼容性和支持


    ACM系列滤波器兼容主流的电子制造标准,并且符合RoHS指令要求,表明不含铅、镉等有害物质。对于售后服务和技术支持方面,制造商提供了详尽的产品文档及在线资源供客户查阅下载。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备开机后出现异常噪声 | 检查滤波器安装方向是否正确;重新焊接连接点。 |
    | 设备无法正常启动 | 确认电源供应稳定;检查滤波器是否损坏,必要时更换新件。 |
    总结与推荐
    综上所述,ACM系列共模滤波器凭借其优异的技术指标、广泛的应用范围以及稳定的可靠性成为了众多电子工程师的理想选择之一。它不仅有助于提升整个系统的电磁兼容性,还能显著降低设计复杂度,因此我们强烈推荐将其纳入您的项目当中。

ACM4532-601-2P-T001参数

参数
电感值 -
直流电阻 100mΩ
额定电流 1.5A
线路数量 2
额定电压-AC -
额定电压-DC 50V
阻抗 600Ω@ 100MHz
长*宽*高 4.5mm*3.2mm*2.3mm
通用封装 1812
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
