首页  >  产品百科  >  B84143A0110R410

B84143A0110R410

产品分类: EMI滤波器
厂牌: TDK
产品描述: 110A 底座安装 90mm(长度)
供应商型号: 2804934
供应商: 海外现货
标准整包数: 1

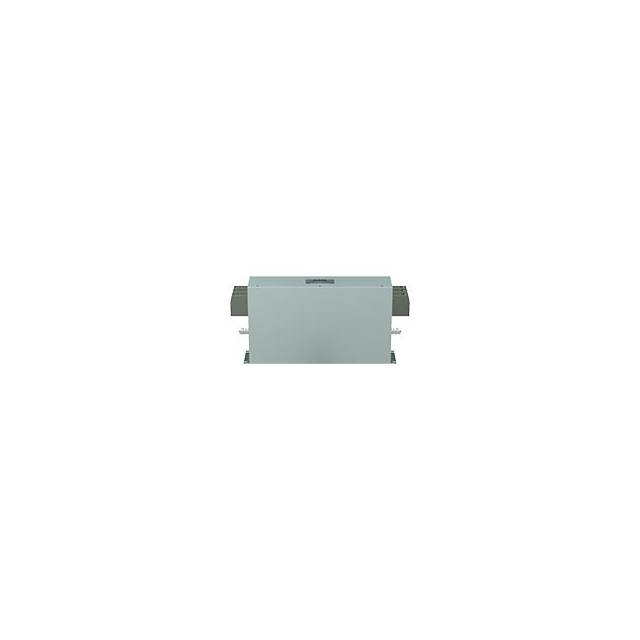

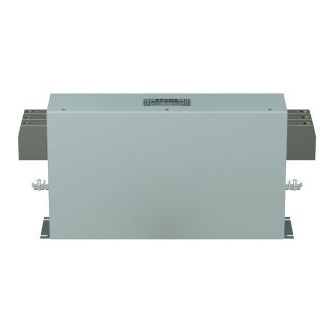

TDK EMI滤波器 B84143A0110R410

B84143A0110R410概述


    产品简介


    EMC滤波器(三线滤波器)
    本产品属于EMC(电磁兼容性)滤波器类别,专为再生转换器设计。型号系列为B84143R410。它适用于三相电源系统,具有高插入损耗、易于安装、紧凑设计的特点,符合IEC 60939标准,并获得了UL和cUL认证。

    技术参数


    - 额定电压:VR 300/520 V AC (50/60 Hz)
    - 额定电流:IR 35 A 至 230 A
    - 测试电压:2240 V DC, 2 s (线/线);2720 V DC, 2 s (线路/外壳)
    - 过载能力:1.5 x IR 每小时3分钟 或 2.5 x IR 每小时30秒
    - 泄漏电流:在VR和50 Hz条件下,< 3.5 mA
    - 气候类别:25/100/21 (–25 °C / +100 °C / 21天湿热试验)
    - 认证:UL 1283 和 CSA C22.2 No.8

    产品特点和优势


    - 高插入损耗:有效抑制电磁干扰。
    - 易安装:简化安装过程,提高工作效率。
    - 紧凑设计:节省空间,便于集成到各种设备中。
    - 防护等级:IP 20,适应各种恶劣环境。
    - 优化长电机电缆:减少寄生电流,提升系统稳定性。
    - 广泛的应用范围:适用于电梯、机床、泵、牵引系统、输送系统、暖通空调系统等多种工业设备。

    应用案例和使用建议


    - 典型应用:频率转换器和再生频率转换器(如Active Infeed Converter,AIC),用于电动机驱动。
    - 使用建议:
    - 在安装和操作过程中,确保由合格电工进行作业,并遵守所有安全规范。
    - 选择合适的额定电流以避免过载。
    - 确保保护接地连接正确且可靠,特别是当泄漏电流超过3.5 mA时,需要永久固定接地导体。

    兼容性和支持


    - 兼容性:B84143R410滤波器可以与其他工业设备兼容,符合IEC 60309-2标准。
    - 支持:TDK提供详尽的技术文档和支持服务,确保用户能够获得必要的技术支持和维护。

    常见问题与解决方案


    - 问题:过高的泄漏电流可能导致电击危险。
    - 解决方案:确保正确的接地连接,并检查泄漏电流是否在安全范围内。
    - 问题:安装不当可能影响滤波器性能。
    - 解决方案:严格遵循安装指南,确保安装位置不影响自然对流。
    - 问题:过高的负载可能导致滤波器损坏。
    - 解决方案:使用过流保护装置,并遵循电压降额指导。

    总结和推荐


    总体评价:
    B84143R410三线滤波器是一款高效可靠的电磁兼容滤波器,适用于多种工业应用。其紧凑的设计、易于安装的特点以及强大的电气性能使其在市场上具备较强的竞争力。
    推荐:
    鉴于其优异的技术参数和广泛的应用范围,我们强烈推荐这款产品给寻求高质量、高可靠性的EMC滤波器解决方案的企业和个人。使用时,请务必遵守所有的安全规定,确保正确安装和操作,以充分发挥其性能。

B84143A0110R410参数

参数
额定电压-DC -
中心频率 -
电容值 -
额定电流 110A
通道数 -
ESD保护 -
电感值 -
电路技术 -
滤波器阶数 -
电阻 -
截止频率 -
长*宽*高 90mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

B84143A0110R410厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B84143A0110R410数据手册

厂牌 PDF简要描述 下载
TDK EMI滤波器 TDK B84143A0110R410 B84143A0110R410数据手册

B84143A0110R410封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5451.0192
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
