B58621V2894B536

产品分类: 压力传感器
厂牌: TDK
产品描述: 2.7V 5.5V 0Kpa~700Kpa
供应商型号: A-B58621V2894B536
供应商: 云汉优选
标准整包数: 1

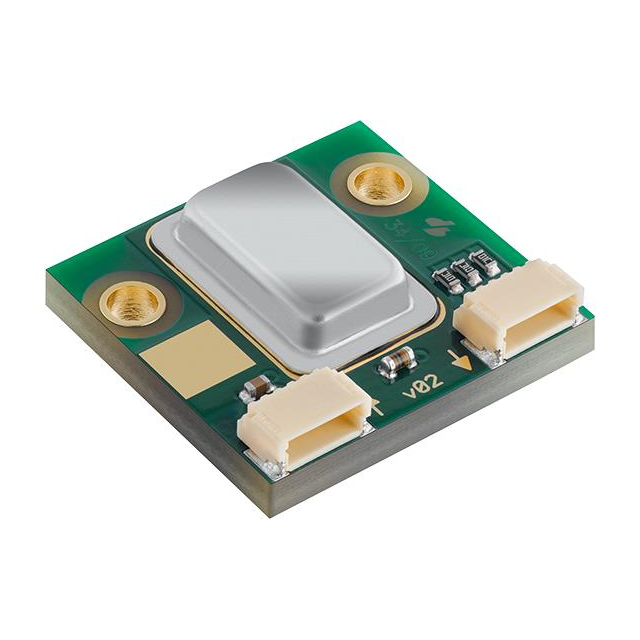

TDK 压力传感器 B58621V2894B536

B58621V2894B536概述


    产品简介


    产品名称:压力传感器
    型号:AVR 7.000 KA D4 Z14E L ST B536
    订购代码:B58621V2894B536
    基本介绍:
    这款压力传感器主要用于差分压力测量和表压测量。其采用压阻式MEMS技术,能够提供精准的压力检测,并通过SPI数字接口输出信号。该传感器具备广泛的适用范围,适用于空气及非腐蚀性气体环境,特别适合于需要高精度测量的应用场合。

    技术参数


    - 温度范围:
    - 存储温度范围(Tst):-30℃ 至 +70℃
    - 操作温度范围(Ta):-20℃ 至 +70℃
    - 补偿温度范围(Tc):-20℃ 至 +70℃
    - 压力范围:
    - 额定压力范围(pr):0 至 7 bar(表压)
    - 过压(pov):-1 至 14 bar(表压)
    - 供电要求:
    - 供电电压(VCC):2.7V 至 5.5V
    - 供电电流(ICC):3mA 至 10mA
    - 输出信号:
    - 数字输出范围:0 至 16384 分辨率
    - 偏移(DA0):1638 分辨率
    - 量程(DFS):13107 分辨率
    - 偏移误差(E0LTS):±0.1% 至 ±0.5% FS
    - 非线性(L):±0.15% 至 ±0.5% FS
    - 总体误差(Etotal):±0.35% 至 ±1% FS

    产品特点和优势


    1. 高精度:
    - 采用压阻式MEMS技术,确保高精度和稳定性。
    2. 环境适应性强:
    - 温度补偿范围广泛,确保在不同环境下都能保持稳定的输出性能。
    3. 可定制性:
    - 支持自定义压力范围、集成温度测量以及配置SPI或I²C输出接口。
    4. 罗氏兼容:
    - 符合RoHS标准,环保且易于使用。

    应用案例和使用建议


    1. 差分压力测量:
    - 适用于医疗设备、空调系统等对差分压力有高精度要求的应用场合。
    2. 表压测量:
    - 用于工业自动化、气压控制系统等领域。
    使用建议:
    - 确保被测介质符合产品说明书中的要求,避免接触硅胶、玻璃等敏感材料。
    - 在操作过程中,注意环境条件,避免高温和腐蚀性气体的影响。

    兼容性和支持


    兼容性:
    - 该产品可以与多种设备和传感器兼容,支持SPI或I²C接口,便于集成到现有系统中。
    支持和服务:
    - 详细的技术文档和支持资料可在TDK Electronics官方网站上获取。
    - 客户可以联系TDK销售办公室获得进一步的支持和帮助。

    常见问题与解决方案


    1. 问题:供电电压超过最大值。
    - 解决方法: 使用合适的电源,确保供电电压在2.7V至5.5V范围内。
    2. 问题:信号输出不稳定。
    - 解决方法: 检查电路连接是否正确,确认供电电压稳定,避免外部干扰。
    3. 问题:偏移误差较大。
    - 解决方法: 进行定期校准,特别是在零点压力条件下进行周期性调整,以提高测量精度。

    总结和推荐


    综上所述,这款压力传感器凭借其高精度、环境适应性和可定制性,在工业自动化、医疗设备和空调系统等领域具有显著的优势。对于需要精确测量的复杂应用场景,推荐选用此款产品。在使用过程中应注意遵守相关操作指南和注意事项,确保设备正常运行并达到预期效果。

B58621V2894B536参数

参数
最大工作压力 0Kpa~700Kpa
工作压力范围 -
最大工作供电电压 5.5V
最小工作供电电压 2.7V
精度 -
输出类型 -
压力类型 -
包装方式 袋装

B58621V2894B536厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B58621V2894B536数据手册

厂牌 PDF简要描述 下载
TDK 压力传感器 TDK B58621V2894B536 B58621V2894B536数据手册

B58621V2894B536封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 373.8845
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 373.88
