B41231C5129M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 12mF 25V ±20% 2000h@ 85°C 3.99A@ 120Hz 卡入式安装,按扣安装,通孔安装 30mm*25mm*27mm
供应商型号: 871-B41231C5129M000
供应商: Mouser
标准整包数: 1

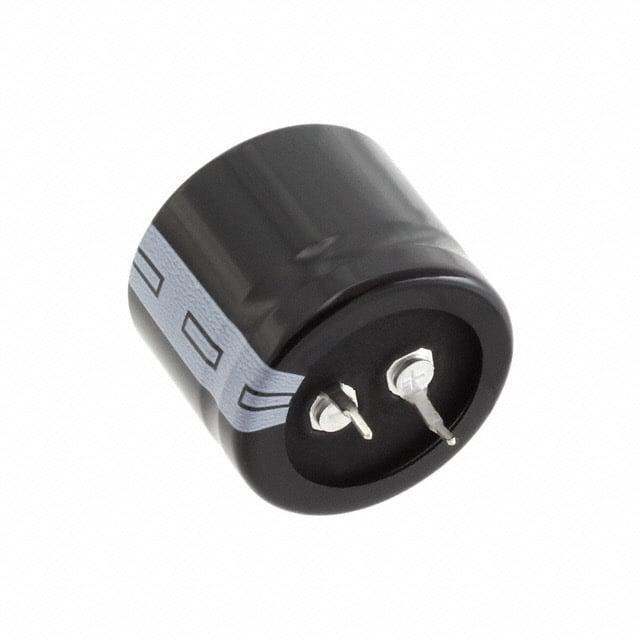

TDK 铝电解电容 B41231C5129M000

B41231C5129M000概述


    产品简介


    铝电解电容器是广泛应用于电源管理领域的电子元件。铝电解电容器以其高容值、低成本和稳定性而著称,特别适用于专业电源供应系统。这些电容器不适用于汽车应用,除非另有说明。型号为B41231的铝电解电容器具有较高的纹波电流承受能力,并且符合RoHS标准。

    技术参数


    - 额定电压(VR):10至100 V DC
    - 过电压(VS):1.15倍额定电压(室温)
    - 标称电容(CR):1200至68000 μF
    - 容差(±20%)
    - 损耗角正切(tan δ):
    - 20°C, 120 Hz时,不同电压下的最大值分别为0.50, 0.50, 0.40, 0.40, 0.30, 0.25, 0.20, 0.15
    - 漏电流(Ileak):20°C下,通电5分钟后
    - 使用寿命:在85°C条件下,1000小时后仍需满足寿命测试要求
    - 抗振性测试:符合IEC 60068-2-6标准
    - 低温特性:最大阻抗比(-25°C / 20°C)为5,(-40°C / 20°C)为18
    - 气候类别:符合IEC 60068-1标准,耐高温高湿
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    - 高纹波电流能力:能承受高纹波电流,适用于高频电路和大功率电源系统。
    - 环保材料:符合RoHS标准,使用环保材料制造。
    - 长使用寿命:在85°C环境下,可达到2000小时的使用寿命。
    - 安全设计:采用安全泄压阀设计,防止内部压力过高导致损坏。

    应用案例和使用建议


    - 专业电源供应系统:这类电容器广泛应用于电源供应系统中,确保电源稳定可靠。
    - 频率调节器:适用于需要调节频率的应用场合。
    - 滤波器电路:适用于低频滤波器电路,提高电路性能。
    使用建议:
    - 确保安装时电容器负极与印刷电路板的接触良好。
    - 在高频应用中,注意散热设计以避免过热。

    兼容性和支持


    - 兼容性:该产品可与其他标准电子元件兼容,易于集成到现有系统中。
    - 厂商支持:提供详细的技术文档和支持服务,确保用户在使用过程中能够获得必要的技术支持。

    常见问题与解决方案


    - Q1:如何选择合适的额定电压?
    - A1:根据应用的实际需求选择额定电压。例如,如果需要应对瞬态电压波动,应选择高于实际电压的工作电压。

    - Q2:如何检查电容器的漏电流?
    - A2:可以在设备运行一段时间后,通过万用表检测漏电流,以确保其处于正常范围内。

    - Q3:电容器出现故障怎么办?
    - A3:如果电容器失效,首先检查是否有明显的物理损坏,然后更换新的电容器。

    总结和推荐


    这款型号为B41231的铝电解电容器具有高纹波电流承受能力、长使用寿命和环保特性,非常适合应用于专业电源供应系统中。其独特的安全设计和广泛的适用性使其在市场上具备较强的竞争优势。因此,我们强烈推荐这一型号的电容器作为高性能电源管理系统的首选元件。

B41231C5129M000参数

参数
电容值 12mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 3.99A@ 120Hz
长*宽*高 30mm*25mm*27mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B41231C5129M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41231C5129M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41231C5129M000 B41231C5129M000数据手册

B41231C5129M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.5195 ¥ 38.1898
10+ $ 2.915 ¥ 24.6318
50+ $ 2.592 ¥ 21.9024
80+ $ 2.214 ¥ 18.7083
240+ $ 1.998 ¥ 16.8831
560+ $ 1.6632 ¥ 14.054
5040+ $ 1.6065 ¥ 13.5749
库存: 388
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.18
