首页  >  产品百科  >  B32932A3154K189

B32932A3154K189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 150nF ±10% 涤纶 305V 通孔安装 18mm*7mm*12.5mm
供应商型号: UA-B32932A3154K189
供应商: 海外现货
标准整包数: 900

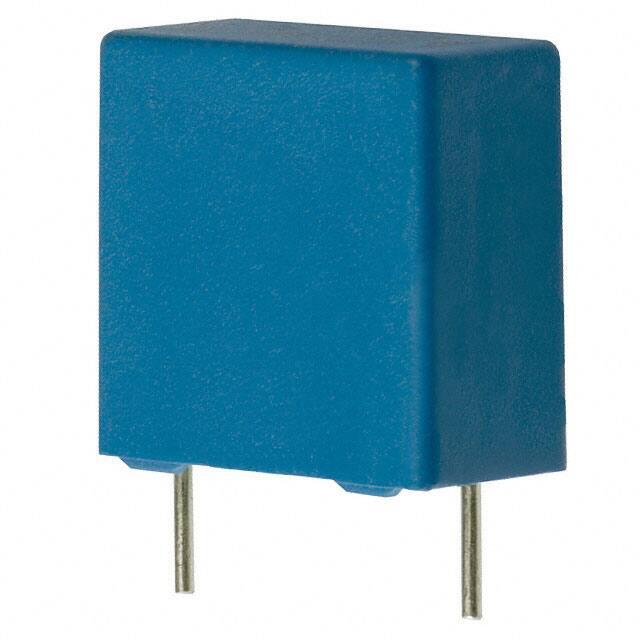

TDK 薄膜电容 B32932A3154K189

B32932A3154K189概述


    产品简介


    薄膜电容器(EMI抑制电容器)(MKT系列)是专门设计用于交流线路和严苛环境条件下的高性能电容器。该系列产品主要分为B32932到B32936系列,适用于各种应用场景,包括电源电路、电能计量和传感器应用等。这些电容器具有X2安全认证,且符合RoHS标准,同时满足AEC-Q200D的要求,保证了其在汽车电子领域的可靠性和稳定性。

    技术参数


    - 最大工作温度: +105°C
    - 耐压值: 305V AC (50/60 Hz)
    - 直流耐压: 在TA ≤ 85°C时为500V
    - 绝缘电阻: 在20°C,相对湿度≤65%时为30,000 MΩ(对于CR ≤ 0.33 μF)
    - 脉冲处理能力:
    - 最大dV/dt: 25 V/μs (Lead spacing 37.5 mm)
    - 最大k0: 30,000 V²/μs (Lead spacing 37.5 mm)

    产品特点和优势


    - 高稳定性: 额定电容变化率小于10%,适合长期使用。
    - X2安全认证: 适用于电容值≤2.2 μF的应用,确保安全性。
    - 兼容标准: 符合RoHS和AEC-Q200D标准,可广泛应用于多种工业环境。
    - 构造特点: 采用金属化聚酯介质,内串联连接,塑料外壳(UL 94 V-0),环氧树脂密封,防火防爆。

    应用案例和使用建议


    这些电容器广泛应用于电源电路中,特别是那些需要对电磁干扰进行抑制的应用,如电源表、白色家电和家用电器的ECU(电子控制单元)等。在实际应用中,建议将电容器按照设计要求正确安装,并遵守焊接工艺规范以确保可靠连接。

    兼容性和支持


    这些电容器与常见的电子设备兼容,且厂商提供全面的技术支持和售后维护服务。制造商推荐使用波峰焊技术进行焊接,且焊锡温度需控制在235°C ±5°C,焊接时间为2.0s ±0.5s。

    常见问题与解决方案


    - 问题: 电容值不稳定。
    - 解决方案: 检查是否超过了最大工作温度,确认焊接质量良好且未发生机械应力。

    - 问题: 绝缘电阻降低。
    - 解决方案: 确保存储环境符合规定,避免过度潮湿环境。

    总结和推荐


    总体来看,MKT系列的EMI抑制电容器是一款非常可靠的高性能产品,适用于严苛的工作环境。鉴于其优异的稳定性和安全性,我们强烈推荐将其应用于需要严格电气特性的场合。这些电容器能够很好地适应不同工作环境的需求,确保设备的安全和稳定运行。

B32932A3154K189参数

参数
电容值 150nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC -
长*宽*高 18mm*7mm*12.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B32932A3154K189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32932A3154K189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32932A3154K189 B32932A3154K189数据手册

B32932A3154K189封装设计

查看详情并下载
Symbol
Footprint
3D Model
